Conexões rápidas, estanques e confiáveis para redes de baixa tensão: saiba o que é e também quando e como aplicar o CDP INTELLI com segurança e compliance. Leia mais!
Em redes isoladas de distribuição de baixa tensão (até 1kV), demandas como segurança, praticidade e durabilidade são determinantes. Pensando nisso, o CDP INTELLI — conector de derivação perfurante — foi desenvolvido como uma solução eficiente, que combina linguagem simples, instalação sem decapagem e desempenho à prova de intempéries.
Neste artigo especial, descubra todos os diferenciais técnicos, normativos e práticos que fazem do CDP uma referência em confiabilidade elétrica.
Quer saber mais sobre esse produto, seus diferenciais e boas práticas de instalação?
Então continue a leitura!
Contexto e desafios em campo
Com a transição para redes multiplexadas isoladas e o crescimento da geração distribuída, é cada vez mais necessário contar com soluções que otimizem o tempo de instalação, reduzam erros humanos e resistam às condições adversas, como chuva, radiação UV e variações térmicas.
Nesse contexto, enquanto os conectores tradicionais exigem decapagem da isolação, utilização de ferramentas específicas e ainda deixam margem para erros, o CDP INTELLI transforma esse cenário. Isso porque ele possibilita conexões seguras, estanques e repetíveis, assegurando um padrão de instalação confiável e alinhado às melhores práticas técnicas do setor.
O que é o CDP INTELLI e como ele funciona?
O CDP INTELLI realiza a conexão por perfuração da isolação do cabo isolado, sem necessidade de decapagem, usando lâminas dentadas de cobre eletrolítico estanhado que perfuram a isolação e garantem contato elétrico robusto. Esse é um produto produzido pelo GRUPO INTELLI desde o ano de 1999, o que somente reforça seu status de segurança e eficiência.
O corpo e a tampa são em polímero resistente à radiação UV e intempéries, com vedação elastomérica, conferindo índice de proteção IP 65 e garantindo estanqueidade com base na norma francesa NF C33-020, principal norma referente a Conectores Derivação Perfurante (piercing). Além disso, a porca-fusível garante precisão de torque e confirma a conclusão correta da conexão.
Portfólio CDP INTELLI e aplicações por Cenário
A linha de CDPs do GRUPO INTELLI contempla versões para diferentes demandas. Certamente, essa variedade atende desde residências até aplicações em média tensão, garantindo sempre compatibilidade com materiais e normas técnicas.
Confira quais são nossos produtos exclusivos:

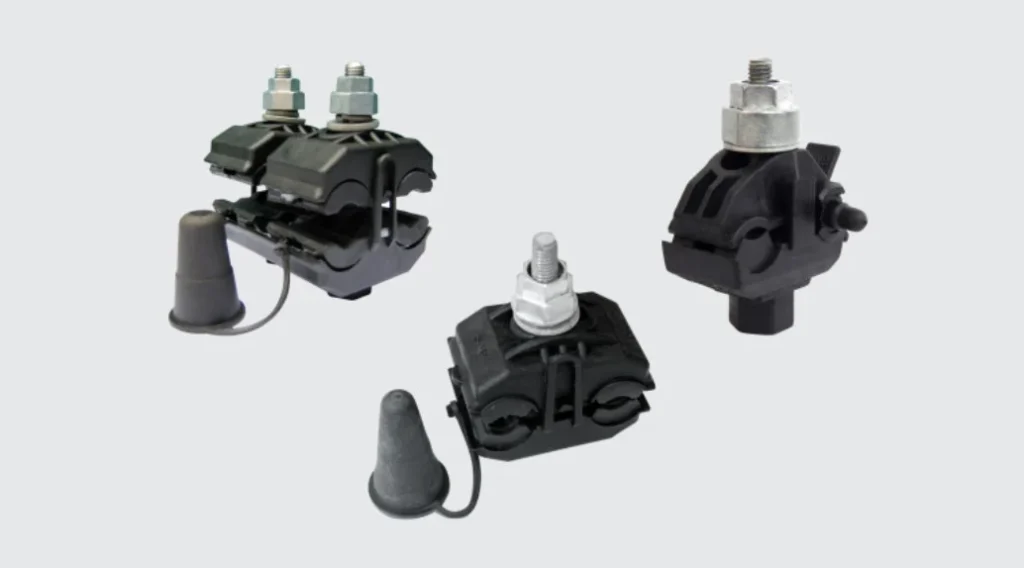

CDP – CONECTOR DE DERIVAÇÃO PERFURANTE
- Finalidade: Derivação de cabos ISOLADOS, indicados para combinações alumínio-alumínio, alumínio-cobre e cobre-cobre em redes aéreas de distribuição de energia elétrica (baixa tensão até 1kV).
- Características: Conexão por perfuração da isolação (não necessita decapar a isolação do cabo). Indicado para cabos de alumínio isolados 0,6/1kV XLPE/PE (classe 2) ou fios e cabos de cobre isolados 450/750v (classe 1 ou 2) sem cobertura. Conta com porca fusível para garantir uma perfeita aplicação e possui também borrachas elastoméricas, tornando o conector estanque.
- Aplicação: Redes aéreas de distribuição de energia elétrica isoladas.
- Material: Conector em polímero resistente a intempéries e a raios U.V., contatos em cobre estanhado.
- Ferramenta de Aplicação: Chave estrela ou soquete.
- Norma: NF C33-020

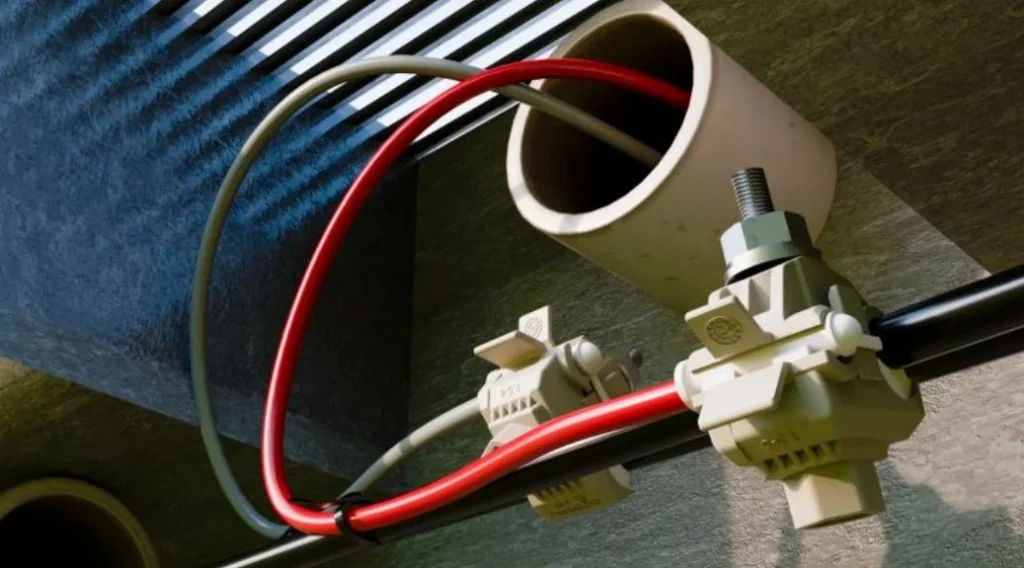

CDPS – CONECTOR DERIVAÇÃO PERFURANTE PARA REDE SUBTERRÂNEA
- Finalidade: Derivação de cabos de alumínio ou cobre isolados em redes subterrâneas de baixa tensão.
- Características: Conexão por perfuração sem decapagem, indicada para condutores de alumínio 0,6/1 kV XLPE/PE (classe 2) e cabos de cobre 450/750 V (classes 2, 4 ou 5) com ou sem cobertura. Possui porca fusível para perfeita aplicação, dispensando ferramentas específicas. Contatos de cobre estanhado, permitindo conexões bimetálicas (AL-AL, AL-Cu e Cu-Cu). Dotado de borrachas elastoméricas para estanqueidade subterrânea com índice de proteção IP68.
- Aplicação: Instalação em eletroduto ou caixa de passagem subterrâneas.
- Material: Conector em polímero resistente e contato em cobre estanhado.
- Ferramenta de Aplicação: Chave estrela ou soquete.

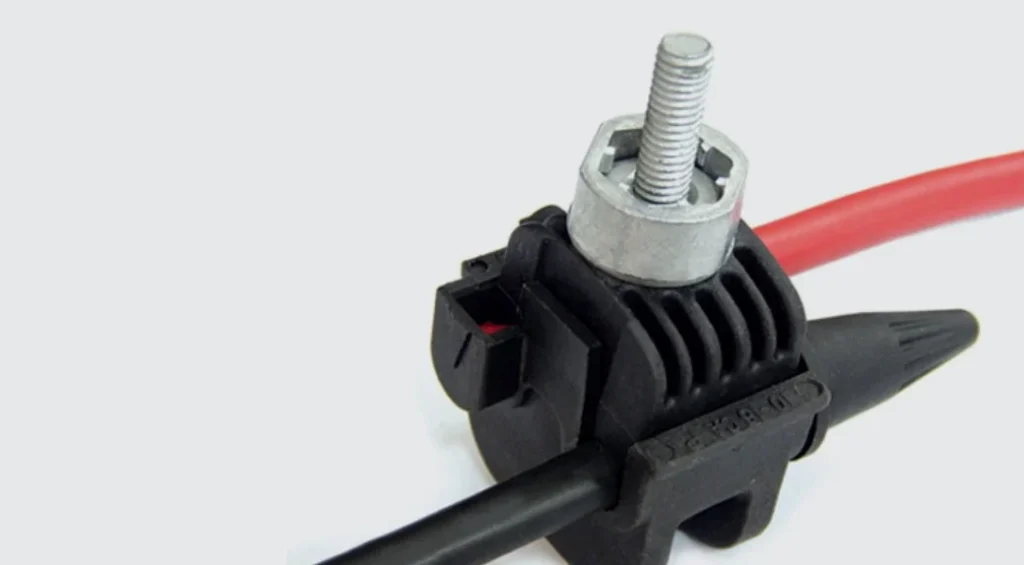

CDPF – CONECTOR DERIVAÇÃO PERFURANTE PARA CONDUTORES FLEXÍVEIS
- Finalidade: Conexão entre ramal de entrada (cabo de cobre flexível Classe-4/5 – isolação PVC 450/750v – sem cobertura) e ramal de ligação (condutores de alumínio CA multiplexado – XLPE/PE 0,6/1kV – fase e neutro (isolado ou nu).
- Características: Conexão por perfuração da isolação (não necessita decapar a isolação do cabo). Possui porca fusível para garantir uma perfeita aplicação e conta também com molas de compensação, o que garante força constante na conexão.
- Aplicação: Redes aéreas de distribuição de energia elétrica isoladas.
- Material: Conector em polímero resistente a intempéries e a raios U.V., contatos em cobre estanhado.
- Ferramenta de Aplicação: Chave estrela ou soquete.
- Norma de Referência: NF C33-020

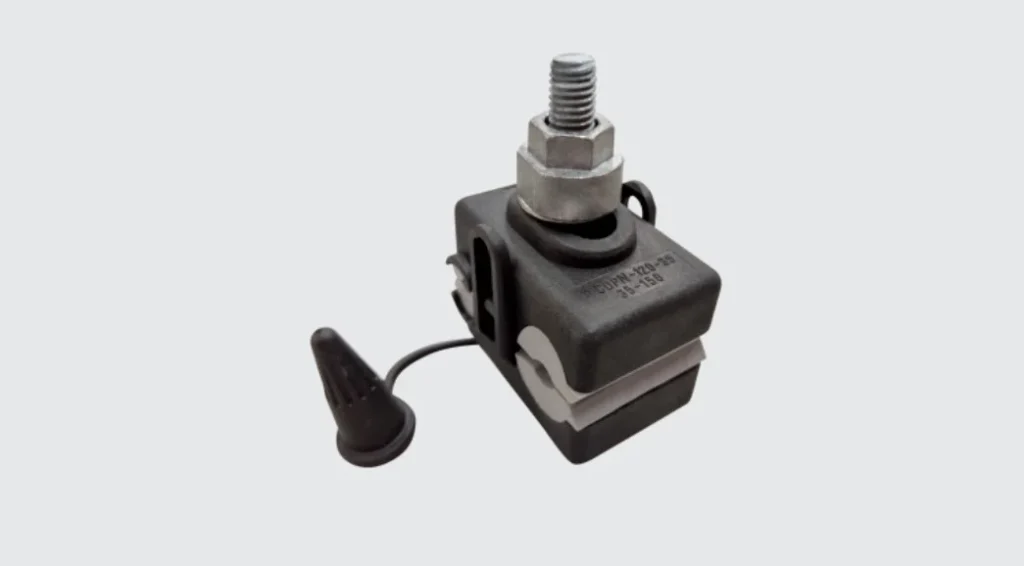

CDPN – CONECTOR DERIVAÇÃO PERFURANTE PARA REDE NUA
- Finalidade: Derivação de cabos. Indicado para conexão na principal/tronco (rede nua) e derivação (rede isolada) entre alumínio-alumínio, alumínio-cobre ou cobre-cobre (baixa tensão até 1kV).
- Características: Conexão por perfuração da isolação somente lado da derivação (não necessita decapar a isolação do cabo). Possui porca fusível para garantir uma perfeita aplicação.
- Aplicação: Redes aéreas de distribuição de energia elétrica nua (lado principal) e cabos de alumínio isolados 0,6/1kV XLPE/PE (classe 2) ou fios e cabos de cobre isolados 450/750v (classe 1 ou 2) sem cobertura (lado derivação).
- Material: Conector em polímero resistente a intempéries e U.V., contatos em cobre estanhado.
- Ferramenta de Aplicação: Chave estrela ou soquete.
- Norma de Referência: NF C33-020

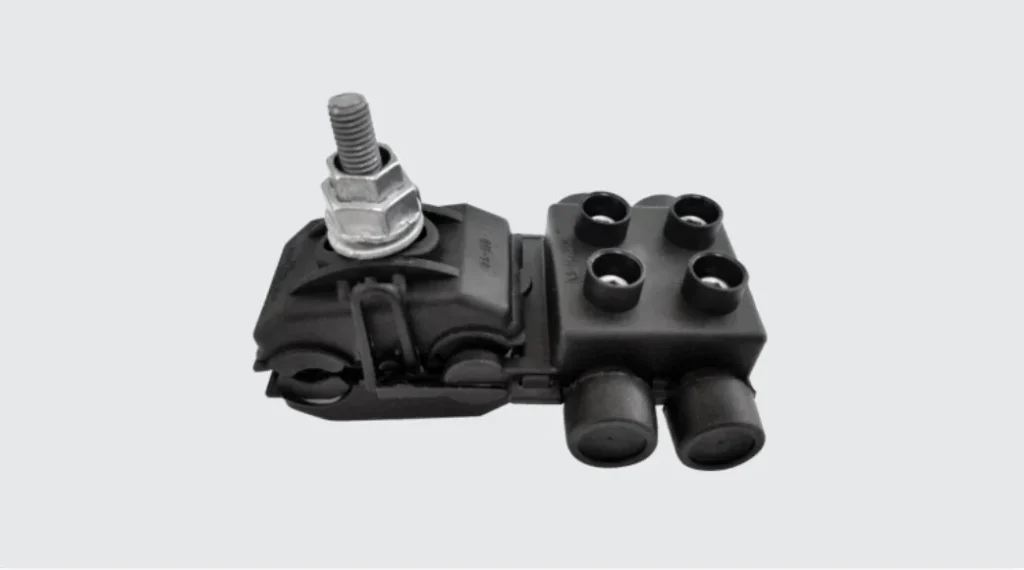

CDP- 4D – CONECTOR DERIVAÇÃO PERFURANTE PARA 4 DERIVAÇÕES
- Finalidade: Derivação de cabos. Permite múltiplas derivações (até quatro) por conector. Indicado para conexões alumínio-alumínio, alumínio-cobre ou cobre-cobre (baixa tensão 1kV).
- Características: Conexão por perfuração da isolação (aperto simultâneo), dispensa decapagem da isolação do cabo (somente lado principal) e derivações por aperto independentes. Utilizado com cabos de alumínio isolados 0,6/1kV XLPE/PE ou cabos de cobre isolados 450/750v PVC (sem cobertura). Permite ligação para iluminação pública.
- Aplicação: Redes aéreas de distribuição de energia elétrica isoladas.
- Material: Corpo e capa da derivação em polímero resistente a intempéries e a raios U.V., contato (lado principal) em cobre e lado derivação em liga de alumínio.
- Ferramenta de Aplicação: Lado principal chave estrela ou soquete e derivação chave allen 5mm.
- Observação: Recomenda-se adequar a combinação das bitolas das derivações de modo a não ultrapassar a seção máxima de 120mm².
- Norma de Referência: NF C33-020

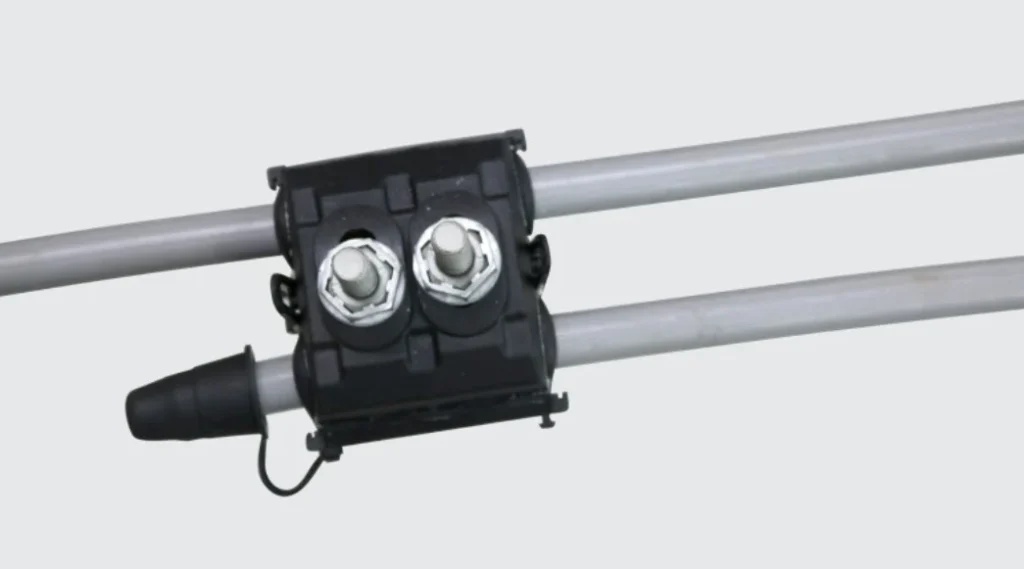

CDPRP – CONECTOR DERIVAÇÃO PERFURANTE PARA REDE PROTEGIDA
- Finalidade: Derivação de cabos cobertos (rede protegida), cabos conforme a norma NBR-11873 (apenas 15kV).
- Características: Conexão por perfuração (não necessita decapar e nem recompor a isolação do condutor). Indicado para cabos de alumínio coberto. Possui porca fusível para garantir uma perfeita aplicação e borrachas elastoméricas, tornando-o estanque.
- Aplicação: Redes aéreas de distribuição de energia elétrica de média tensão (15kV).
- Material: Corpo/tampa em polímero resistente a intempéries e a raios U.V.. Borrachas de estanqueidade em elastômeros resistentes a intempéries e a raios U.V.. Contatos (lâminas) em cobre estanhado.
- Ferramenta de Aplicação: Chave soquete.
- Norma de Referência: NF EN 50397-2

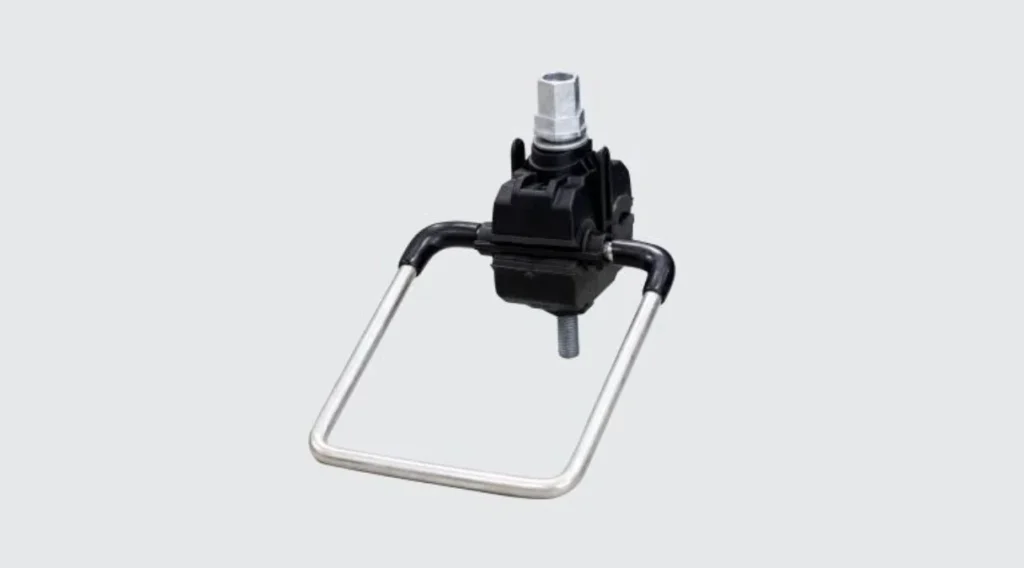

CDPRPE – CONECTOR DERIVAÇÃO PERFURANTE COM ESTRIBO PARA REDE PROTEGIDA
- Finalidade: Derivação da rede protegida (média tensão) à chave fusível ou transformador com uso de Grampo de Linha Viva no estribo. Pode ser usado também como conexão para aterramento temporário.
- Características: Conexão por perfuração (não necessita decapar e nem recompor a isolação do condutor). Indicado para cabos de alumínio coberto. Possui porca fusível para garantir uma perfeita aplicação e borrachas elastoméricas, tornando-o estanque.
- Aplicação: Redes aéreas de distribuição de energia elétrica de média tensão (15/25 kV).
- Material: Corpo em polímero resistente a intempéries e a raios U.V.. Estribo, contato da principal e derivação em cobre estanhado.
- Ferramenta de Aplicação: Chave soquete 17mm.
- Norma de Referência: NF EN 50397-2
Descubra também a linha COPPERSTEEL
👉 Clique aqui
Boas práticas de instalação | Passo a Passo
Seguir boas práticas de instalação é de fato ideal para garantir desempenho, segurança e a máxima vida útil do conector. Confira abaixo o guia prático:
⚠️ Atenção:
Evite usar chave fixa, pois ela é imprecisa na aplicação do torque e pode romper a porca-fusível prematuramente, comprometendo a instalação.
1) Utilize os EPIs adequados
Sempre trabalhe com luvas isolantes, óculos de proteção e demais equipamentos de segurança.
2) Prepare o condutor principal
Separe-o devidamente isolado e abra o conector apenas o necessário para acomodá-lo.
3) Insira o condutor de derivação
Deixe aproximadamente 4 cm livres para o encaixe correto do capuz, na ponta do cabo de derivação.
4) Realize o pré-aperto manual
Encaixe o capuz e realize o pré-aperto da porca-fusível, manualmente. Certifique-se de que a porca-fusível esteja bem posicionada.
5) Aplique a ferramenta correta
Utilize chave estrela ou soquete em ângulo de 90° em relação a porca-fusível e parafuso. .
6) Finalize o aperto até o rompimento da porca-fusível
Afinal, esse ponto indica a pressão ideal e garante a conexão adequada.
Ainda tem dúvidas?
Então veja o vídeo explicativo em nosso canal no YouTube
Clique aqui
Conheça também o Clube do Eletricista, do GRUPO INTELLI
Benefícios diretos do CDP INTELLI para o operador e para a rede
Quando pensamos em conexões elétricas seguras, práticas e duráveis, o CDP INTELLI se destaca como uma solução completa. Afinal, mais do que atender normas técnicas, ele entrega benefícios diretos tanto para o operador em campo quanto para a rede elétrica, garantindo eficiência, segurança e confiabilidade.
Confira quais são seus principais diferenciais:
✔ Estanqueidade IP 65 — proteção contra poeira e chuva.
✔ Agilidade na obra — sem necessidade de decapar isolamento e nem recompor..
✔ Repetibilidade e confiabilidade — porca-fusível garante torque ideal e conexão sólida.
✔ Versatilidade elétrica — conecta alumínio-alumínio, alumínio-cobre e cobre-cobre.
✔ Durabilidade — materiais resistentes a UV e intempéries.
✔ Homologação ampla — já aprovado por diversas concessionárias brasileiras.
Tenha CUIDADO!
Conectores perfurantes com lâminas de aço podem trazer prejuízos aos usuários
Assista ao vídeo explicativo em nosso canal no YouTube
Clique aqui
Comparativo: Conector Derivação Perfurante vs Conector Cunha
No mercado atual, existem ótimas alternativas para conexões em cabos, como o “CDP” e o “Cunha”, mas cada uma se destaca em cenários específicos. Para entender qual é a melhor opção para sua necessidade, confira abaixo o quadro comparativo.
| Critério | Conector Derivação Perfurante INTELLI | Conector Cunha INTELLI |
| Aplicação ideal | Redes multiplexadas isoladas | Redes nuas de alumínio |
| Decapagem da isolação | Não requer | Sim, exige decapagem e recomposição |
| Ferramenta de aplicação | Chave estrela ou soquete | Ferramenta especial de impacto |
| Segurança | Alta (porca-fusível) | Média (manuseio de cartucho explosivo) |
FAQ — Perguntas e Respostas sobre o Conector de Derivação Perfurante (CDP)
Os especialistas do GRUPO INTELLI prepararam este conteúdo para esclarecer suas principais dúvidas sobre o CDP. Leia com atenção e entenda tudo sobre esse produto!
- O CDP é seguro e isolado?
Sim, o CDP é desenvolvido para uma conexão segura e isolada. Seu design encapsulado com material polimérico é resistente a intempéries e raios UV, e a vedação com elastômero e graxa de silicone garante estanqueidade, com um grau de proteção IP-65.
A conexão é feita por lâminas perfurantes que se inserem no cabo ao aplicar um torque específico. O rompimento da porca fusível confirma que a conexão é eficaz e segura. Além disso, seus componentes de fixação estão totalmente isolados do potencial elétrico.
Fabricados pela Intelli desde 1999, todos os modelos atendem à norma francesa NFC-33020, principal padrão para conectores perfurantes. - As peças perfurantes internas são muito finas? De que material são feitas?
As lâminas são produzidas em cobre eletrolítico 99,9% puro, com acabamento estanhado. Seus dentes são projetados para perfurar a isolação do cabo de forma radial, garantindo que cheguem até a parte metálica do condutor para uma conexão segura e eficiente.
Além disso, todos os modelos passam por testes elétricos e mecânicos conforme a norma NFC-33020, assegurando que suportem a capacidade de corrente dos cabos para os quais foram criados. - O CDP é mais eficaz que os conectores tipo cunha em cabos multiplexados?
Ambos são ótimas opções e têm excelente desempenho, desde que instalados corretamente. Suas diferenças estão no tipo de ferramenta, nas redes de distribuição (nuas ou isoladas) e no tempo de instalação. Embora o conector cunha (CADC) seja mais comum em redes nuas, os conectores perfurantes (CDP) se tornaram a principal alternativa para redes multiplexadas.
O conector cunha de alumínio (CADC) é vantajoso por ser adequado para diversas bitolas e materiais (alumínio, alumínio com alma de aço e cobre). No entanto, sua instalação em cabos multiplexados exige a remoção da isolação e o uso de uma ferramenta especial de propulsão.
Já a linha CDP não requer a remoção da isolação, pois as lâminas do conector perfuram a camada isolante. Recomendamos seu uso em condutores de alumínio isolados (0,6/1 kV) ou de cobre rígido (450/750 V). Sua instalação é simples, necessitando apenas de uma chave estrela ou soquete. A porca fusível garante o torque ideal e a rápida conclusão da instalação. No entanto, o CDP não é indicado para cabos que, além da isolação, tenham outras coberturas. - Para quais condutores e bitolas o CDP é indicado?
O CDP é adequado para condutores isolados de alumínio ou cobre, com as seguintes características:
– Cabos de alumínio isolado (multiplexados) 0,6/1kV PE/XLPE.
– Fio/cabo de cobre isolado rígido PVC 450/750v (sem cobertura).
Ele pode ser usado em conexões de alumínio-alumínio, alumínio-cobre ou cobre-cobre, com bitolas que variam de 1,5 mm² a 240 mm². - O CDP pode ser usado em instalações subterrâneas?
Sim, mas deverá ser a versão CDPS, que é um conector de derivação perfurante projetado especialmente para redes subterrâneas. - Há normas para conectores perfurantes no Brasil?
Atualmente não existe uma norma brasileira (ABNT NBR) específica para este tipo de conector. Por isso, o Grupo Intelli e as distribuidoras de energia utilizam a norma francesa NF C33-020 como referência. - O CDP é aceito em todo o Brasil?
Sim, o CDP da Intelli é homologado em todas as concessionárias do Brasil. Em áreas com condições mais severas, como regiões litorâneas, a Intelli oferece conectores com acessórios especiais, como os fabricados em aço inox 304, para atender aos padrões específicos das empresas. - O parafuso central é isolado? Posso usar o CDP com a rede energizada?
Os componentes de fixação (parafuso, porca, arruela) estão fora de potencial e totalmente isolados da parte interna da conexão. A instalação pode ser feita com a rede energizada, desde que esteja sem carga, e por um profissional qualificado, utilizando os EPIs e EPCs adequados. - O conector isola bem contra a chuva?
Sim, os conectores CDP são projetados para resistir a ambientes externos, incluindo a chuva. O isolamento é comprovado por testes de tensão aplicados em laboratório, onde a conexão é submersa em água sob tensão de 6kV, seguindo a norma francesa NF C33-020. O índice de proteção garantido é IP-65. - O CDP pode ser usado em redes nuas ou condutores flexíveis?
Dentro da família do CDP INTELLI, existem versões específicas para os casos de aplicações em redes nuas ou flexíveis (classes 4 e 5). São eles:
CDPN – Conector de Derivação Perfurante para rede nua, que permite conectar uma rede nua a uma isolada.
CDPF – Conector de Derivação Perfurante para Condutores Flexíveis, adequado para conexões de cabos multiplexados isolados com condutores de cobre flexíveis. - Posso fazer ligações de cabos de alumínio e bimetálicas?
Sim. As lâminas dentadas do CDP são feitas de cobre eletrolítico com uma camada de estanho, o que permite a conexão alumínio-alumínio, alumínio-cobre ou cobre-cobre. - O que é a graxa branca dentro do CDP?
É uma graxa de silicone sintética e hidrorrepelente. Ela protege a conexão da entrada de agentes oxidantes, como oxigênio e água. - Qual a tensão máxima recomendada para o CDP?
A tensão máxima recomendada é de 1 kV, para redes secundárias multiplexadas de baixa tensão. - O CDP é indicado para sistemas fotovoltaicos (corrente contínua)?
Não. O uso do CDP em corrente contínua não é recomendado porque os condutores para essa aplicação possuem camadas de isolação mais espessas, o que impede que as lâminas perfurantes alcancem a alma do cabo para uma conexão elétrica adequada. - Qual a função do capuz que acompanha o CDP?
O capuz serve para proteger a ponta exposta do cabo de derivação, evitando a entrada de água e outros elementos externos, além de resistir a intempéries. - O CDP pode ser reutilizado?
Não. O sistema de aperto do conector é feito através de uma porca fusível que, após ser rompida, inviabiliza a garantia de uma reutilização segura. - Posso usar o CDP em instalações residenciais, prediais ou industriais?
Sim, desde que os limites de tensão (até 1 kV) e os tipos de condutores isolados sejam respeitados, conforme a resposta 4. - Quais ferramentas são recomendadas para a instalação do CDP?
Recomenda-se o uso de uma chave estrela ou soquete de 13 mm. É crucial que a chave esteja alinhada perpendicularmente ao parafuso durante a aplicação. Se estiver em um ângulo incorreto, a porca fusível pode se romper antes do torque pré-estabelecido, resultando em uma má conexão. - O conector pode ser usado no condutor neutro ou apenas nas fases?
Isso depende das características do condutor neutro. Se for um neutro isolado (0,6/1kV), o modelo CDP é o adequado. Caso o neutro seja nu, recomenda-se usar o modelo CDPN.
Certificações e Selos do GRUPO INTELLI
A história do GRUPO INTELLI sempre foi marcada pela busca incessante por qualidade, inovação, segurança e responsabilidade. Com toda a certeza, cada conquista da empresa é resultado de anos de dedicação e compromisso em entregar soluções confiáveis ao mercado. Essa trajetória de excelência se reflete também nas certificações e selos que o grupo acumula ao longo do tempo, reconhecimentos que reforçam sua credibilidade institucional e consolidam a confiança de clientes e parceiros.
Saiba quais são nossas principais Certificações e Selos:
- ISO 9001:2015 – Gestão da Qualidade
- ISO 14001:2015 – Gestão Ambiental
- Certificação UL – Certificado Segurança e Qualidade
- Certificação CSA – Certificado de Qualidade e segurança
- Rótulo Ecológico da ABNT – Selo de Compromisso Ambiental
- ISO 45001:2018 – Gestão de Segurança e Saúde Ocupacional (concedido pela FQC Brasil, em 2025)
Leia também no blog:
Aterramento elétrico: seu guia completo para um sistema seguro e eficiente
Conclusão: Tecnologia de ponta para um Alto custo-benefício
Por certo, o Conector de Derivação Perfurante da INTELLI representa um marco na evolução das conexões elétricas no Brasil, combinando praticidade, segurança e confiabilidade em um único produto.
Dessa forma, enquanto uma solução prática e tecnológica, ele reflete a capacidade de inovação contínua do GRUPO INTELLI, que há décadas contribui para a modernização do setor elétrico nacional.
É por isso que, ao unir expertise técnica, respeito às normas internacionais e compromisso com a eficiência, nossa instituição reforça decisivamente sua posição como parceira estratégica para um futuro mais seguro, eficiente e sustentável no setor da energia. Para nós, sem dúvida, um motivo de grande orgulho.
