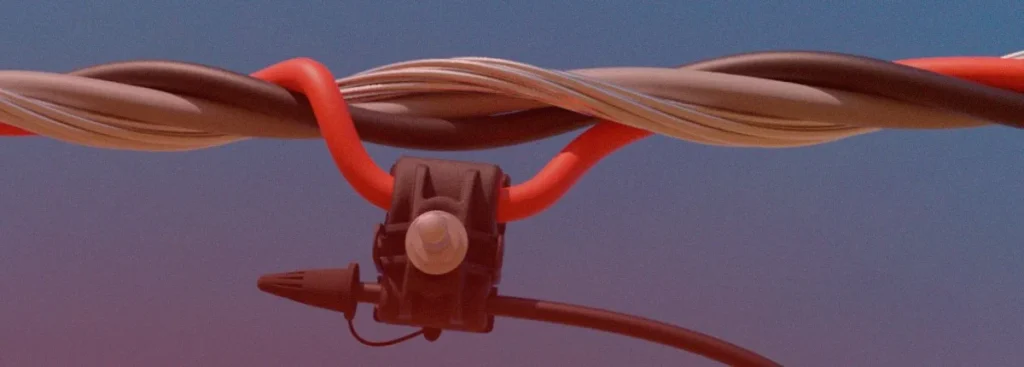

Entenda o papel fundamental do conector de derivação perfurante em instalações elétricas e descubra como a tecnologia da INTELLI pode garantir mais segurança, praticidade e eficiência em seus projetos.
O conector de derivação perfurante (CDP) é um componente essencial em sistemas de distribuição elétrica, especialmente quando se busca uma instalação moderna, eficiente, segura e de alta durabilidade.
Utilizado para realizar derivações em condutores de energia de forma prática e sem a necessidade de decapar os cabos, esse tipo de conector vem ganhando destaque entre eletricistas, engenheiros e técnicos do setor. Afinal, ele proporciona praticidade, economia e segurança, sendo utilizado em ambientes distintos, como residências, indústrias, parques solares e redes de energia urbana e rural.
Neste conteúdo, você encontrará um guia completo com tudo o que precisa saber sobre os CDPs: informações técnicas, aplicações, vantagens, funcionamento e as soluções oferecidas pela INTELLI para garantir a excelência em seus projetos elétricos.
Quer saber mais? Então continue a leitura!
O que é um conector de derivação perfurante?
Antes de entendermos como esse componente atua na prática, é fundamental compreendermos o que é, de fato, um conector de derivação perfurante (CDP). Esse tipo de conector é, sobretudo, utilizado em instalações elétricas para realizar derivações em condutores, especialmente em redes de distribuição aérea de baixa e média tensão.
Dessa forma, sua principal característica é a capacidade de perfurar a isolação dos cabos principais e derivar a alimentação elétrica de forma segura, rápida e eficiente, sem a necessidade de descascar os condutores. Por isso, com um design de encapsulamento da conexão, o CDP garante uma conectividade confiável entre o cabo principal e o cabo derivado, com vedação da área de contato e proteção contra corrosão.
Como funciona o conector de derivação perfurante?
Sem dúvida, entender o funcionamento do CDP é essencial para compreender sua aplicação prática. Assim, essa seção traz uma explicação técnica simplificada, mas completa, sobre como o conector opera.
O conector é instalado por meio de parafusos – fixados por porcas –, que, ao serem apertados, perfuram simultaneamente a isolação do cabo principal e do cabo derivado, garantindo o contato elétrico entre ambos. A profundidade da perfuração é controlada por uma porca especial – Porca-fusível – que ao atingir o ponto ideal de encravamento das lâminas nos condutores, se rompe, desprendendo sua parte superior da parte inferior. Ao mesmo tempo, o CDP utiliza graxa lubrificante (de silicone) e vedação com material isolante para impedir a entrada de água e agentes externos, o que preserva a integridade da conexão ao longo do tempo.
A porca-fusível é simplesmente o coração do conector perfurante. Normalmente se trata de porca sextava de aço galvanizado, sobre a qual é instalada uma carcaça de liga de alumínio, fabricada com dois andares, onde uma parte se rompe e desprende da outra, indicando o torque correto de aperto do conector.
De tal modo, após o aperto correto das porcas com controle de torque, o contato elétrico é estabelecido de forma segura e confiável, assim garantindo eficiência na distribuição de energia elétrica.
Para que serve o conector CDP? Vantagens e benefícios
Existem diversos motivos técnicos e operacionais para o CDP ser amplamente recomendado no mercado. Com suas vantagens, ele de fato se torna uma solução moderna, eficiente e alinhada às boas práticas de instalações elétricas.
Abaixo, listamos os principais benefícios desse componente.
- Instalação rápida e segura: não é necessário descascar o cabo ou interromper o fornecimento;
- Redução do tempo de manutenção: agiliza o processo de ramificação;
- Vedação confiável: protege contra umidade e corrosão;
- Conexão estável: reduz o risco de falhas elétricas;
- Compatibilidade: funciona com diversos tipos e bitolas de cabos;
- Segurança para o instalador: evita exposição direta ao condutor energizado (com EPI e procedimentos adequados).
Conheça o Clube do Eletricista, do GRUPO INTELLI
Aplicações e onde utilizar o CDP
Agora que já compreendemos o conceito, funcionamento e as vantagens do conector perfurante, é hora de explorarmos suas aplicações práticas.
Além de sua versatilidade, o CDP se destaca por eliminar a necessidade de cortes no cabo principal, o que contribui para a continuidade da isolação e reduz riscos operacionais.
O CDP é amplamente utilizado em:
✔ Redes de distribuição elétrica aéreas;
✔ Ligações temporárias ou provisórias;
✔ Conexões residenciais e comerciais;
✔ Sistemas de iluminação pública;
✔ Redes secundárias de energia;
✔ Ambientes industriais que exigem segurança e agilidade na conexão de ramais.
Tipos de conectores de derivação perfurante
Antes de escolher um CDP para sua aplicação, é importante conhecer os diferentes modelos disponíveis no mercado. Afinal, cada tipo atende a necessidades técnicas específicas:
- Conectores de derivação perfurantes para rede aérea isolada de BT;
- Conectores de derivação perfurantes para rede aérea coberta de MT;
- Conectores de derivação perfurantes para rede aérea coberta de MT com estribo;
- Conectores de derivação perfurantes para rede aérea convencional nua, de BT;
- Conectores de derivação perfurantes para ramal de ligação de BT;
- Conectores de derivação perfurantes para rede subterrânea de BT;
Abaixo estão alguns dos principais tipos:
- CDP – Indicado para cabos ISOLADOS para derivação de redes secundárias (cabos classe 2) à cabos (classe 1 ou 2).
- CDPF – Indicado para conexão entre ramal de entrada (cabo de cobre flexível Classe-4/5 – isolação PVC 450/750v – sem cobertura) e ramal de ligação (condutores de alumínio CA multiplexado – XLPE/PE 0,6/1kV – fase e neutro (isolado ou nu).
- CDPN – Indicado para derivação de cabos na conexão principal/tronco de rede nua (sem isolação) e derivação (rede isolada).
- CDPU – Indicado para ligação no ramal de entrada do consumidor, oferece conexão por perfuração da isolação em fios, cabos rígidos, flexíveis e extraflexíveis (classes 1, 2, 5 e 6) isolados ou em neutro nu.
- CDP-4D – Permite até 04 derivações a partir do condutor principal (cobre ou alumínio) em redes de distribuição de energia até 1kV.
- CDPS – Indicado para derivação de cabos de alumínio ou cobre isolados em redes subterrâneas de baixa tensão. Possui borrachas elastoméricas para estanqueidade subterrânea com índice de proteção IP68.
- CDPRP – Conector perfurante para rede compacta de MT, ou rede protegida de 15kV. Conexão entre cabos protegidos XLPE ou XLPE+HDPE.
- CDPRPE – Conector perfurante para rede compacta de MT, ou rede protegida de 15kV/25kV. Conexão em cabo protegido, disponibilizando um estribo para aterramento temporário ou outras conexões de derivações por grampos de linha viva.
A INTELLI oferece uma linha completa de conectores de derivação perfurante para diferentes contextos e necessidades. E, de fato, escolher o modelo correto é essencial para garantir a segurança, eficiência e durabilidade da instalação. Veja abaixo nosso catálogo completo.
Soluções da INTELLI para conectores de derivação perfurante
Conhecer a tecnologia por trás dos conectores é muito importante, mas saber onde encontrar soluções confiáveis também é fundamental.
Há décadas, a INTELLI é tida como referência em inovação e qualidade no setor elétrico. Nossos conectores de derivação perfurante são projetados com materiais de alta performance, como lâminas perfurantes de cobre eletrolítico estanhado e porcas com controle de torque, ou material elastômero resistente para estanqueidade, garantindo máxima eficiência e durabilidade.
Além disso, nossos produtos seguem rigorosamente as normas técnicas pertinentes, como a norma francesa NF-C33-020, NF-EN-50397-2, e nacionais ABNT NBR, com certificações que atestam sua confiabilidade em campo.
Veja abaixo quais são as principais soluções de CDP oferecidas pela INTELLI.

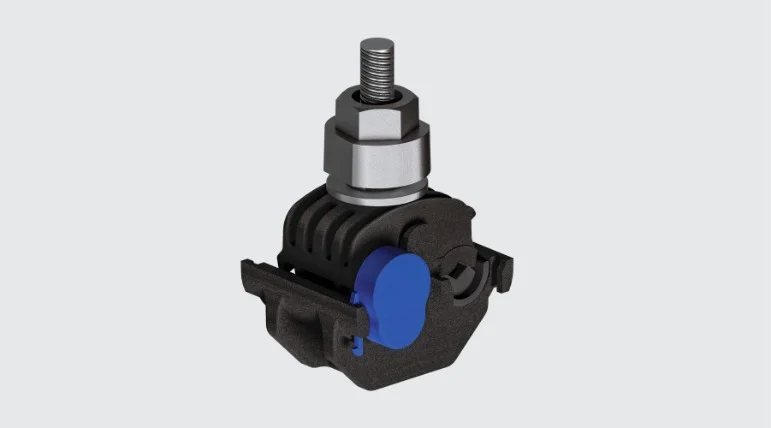

1) CDP – Conector Derivação Perfurante
Finalidade: Derivação de cabos ISOLADOS, indicados para combinações alumínio-alumínio, alumínio-cobre e cobre-cobre em redes aéreas de distribuição de energia elétrica (baixa tensão até 1kV).
Características: Conexão por perfuração da isolação (não necessita decapar a isolação do cabo). Indicado para cabos de alumínio isolados 0,6/1kV XLPE/PE (classe 2) ou fios e cabos de cobre isolados 450/750v (classe 1 ou 2) sem cobertura. Conta com porca fusível para garantir uma perfeita aplicação e possui também borrachas elastoméricas, tornando o conector estanque.
Aplicação: Redes aéreas de distribuição de energia elétrica isoladas.
Material: Conector em polímero resistente a intempéries e a raios U.V., contatos em cobre estanhado.
Ferramenta de Aplicação: Chave estrela ou soquete.
Norma: NF C33-020

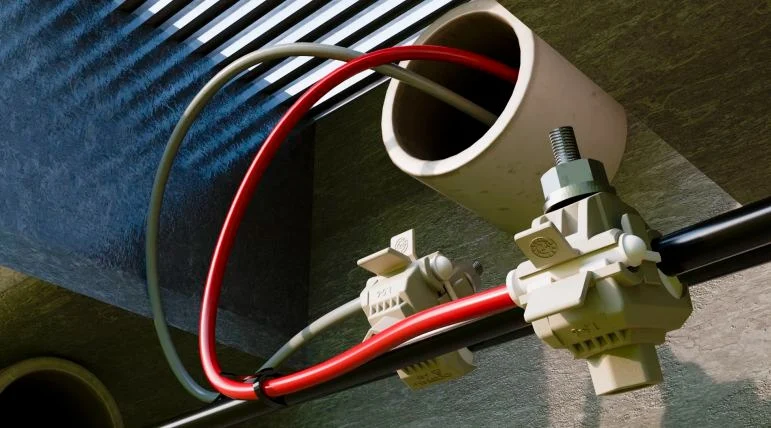

2) CDPS – Conector Derivação Perfurante para Rede Subterrânea (IP68)
Finalidade: Derivação de cabos de alumínio ou cobre isolados em redes subterrâneas de baixa tensão.
Características: Conexão por perfuração sem decapagem, indicada para condutores de alumínio 0,6/1 kV XLPE/PE (classe 2) e cabos de cobre 450/750 V (classes 2, 4 ou 5) com ou sem cobertura. Possui porca fusível para perfeita aplicação, dispensando ferramentas específicas. Contatos de cobre estanhado, permitindo conexões bimetálicas (AL-AL, AL-Cu e Cu-Cu). Dotado de borrachas elastoméricas para estanqueidade subterrânea com índice de proteção IP68.
Aplicação: Instalação em eletroduto ou caixa de passagem subterrâneas.
Material: Conector em polímero resistente e contato em cobre estanhado.
Ferramenta de Aplicação: Chave estrela ou soquete.

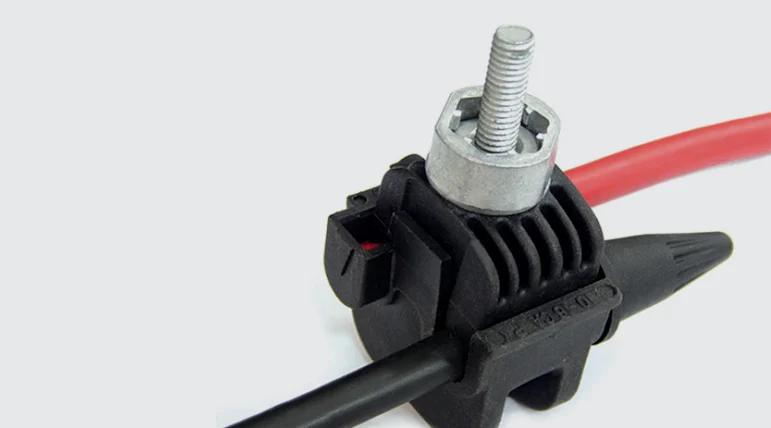

3) CDPF – Conector Derivação Perfurante para Condutores Flexíveis
Finalidade: Conexão entre ramal de entrada (cabo de cobre flexível Classe-4/5 – isolação PVC 450/750v – sem cobertura) e ramal de ligação (condutores de alumínio CA multiplexado – XLPE/PE 0,6/1kV – fase e neutro (isolado ou nu).
Características: Conexão por perfuração da isolação (não necessita decapar a isolação do cabo). Possui porca fusível para garantir uma perfeita aplicação e conta também com molas de compensação, o que garante força constante na conexão.
Aplicação: Redes aéreas de distribuição de energia elétrica isoladas.
Material: Conector em polímero resistente a intempéries e a raios U.V., contatos em cobre estanhado.
Ferramenta de Aplicação: Chave estrela ou soquete.
Norma de Referência: NF C33-020

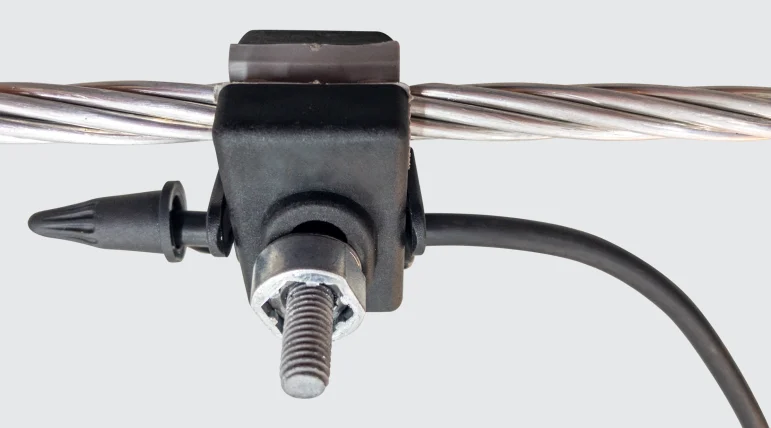

4) CDPN – Conector Derivação Perfurante para Rede Nua
Finalidade: Derivação de cabos. Indicado para conexão na principal/tronco (rede nua) e derivação (rede isolada) entre alumínio-alumínio, alumínio-cobre ou cobre-cobre (baixa tensão até 1kV).
Características: Conexão por perfuração da isolação somente lado da derivação (não necessita decapar a isolação do cabo). Possui porca fusível para garantir uma perfeita aplicação.
Aplicação: Redes aéreas de distribuição de energia elétrica nua (lado principal) e cabos de alumínio isolados 0,6/1kV XLPE/PE (classe 2) ou fios e cabos de cobre isolados 450/750v (classe 1 ou 2) sem cobertura (lado derivação).
Material: Conector em polímero resistente a intempéries e U.V., contatos em cobre estanhado.
Ferramenta de Aplicação: Chave estrela ou soquete.
Norma de Referência: NF C33-020

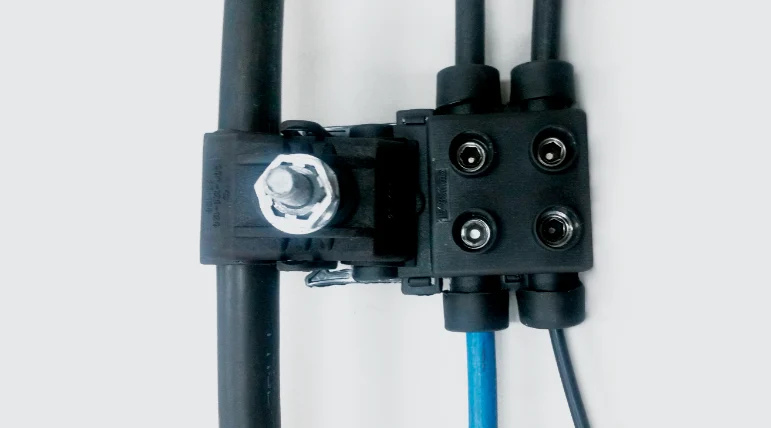

5) CDP-4D – Conector Derivação Perfurante para 4 Derivações
Finalidade: Derivação de cabos. Permite múltiplas derivações (até quatro) por conector. Indicado para conexões alumínio-alumínio, alumínio-cobre ou cobre-cobre (baixa tensão 1kV).
Características: Conexão por perfuração da isolação (aperto simultâneo), dispensa decapagem da isolação do cabo (somente lado principal) e derivações por aperto independentes. Utilizado com cabos de alumínio isolados 0,6/1kV XLPE/PE ou cabos de cobre isolados 450/750v PVC (sem cobertura). Permite ligação para iluminação pública.
Aplicação: Redes aéreas de distribuição de energia elétrica isoladas.
Material: Corpo e capa da derivação em polímero resistente a intempéries e a raios U.V., contato (lado principal) em cobre e lado derivação em liga de alumínio.
Ferramenta de Aplicação: Lado principal chave estrela ou soquete e derivação chave allen 5mm.
Observação: Recomenda-se adequar a combinação das bitolas das derivações de modo a não ultrapassar a seção máxima de 120mm².
Norma de Referência: NF C33-020

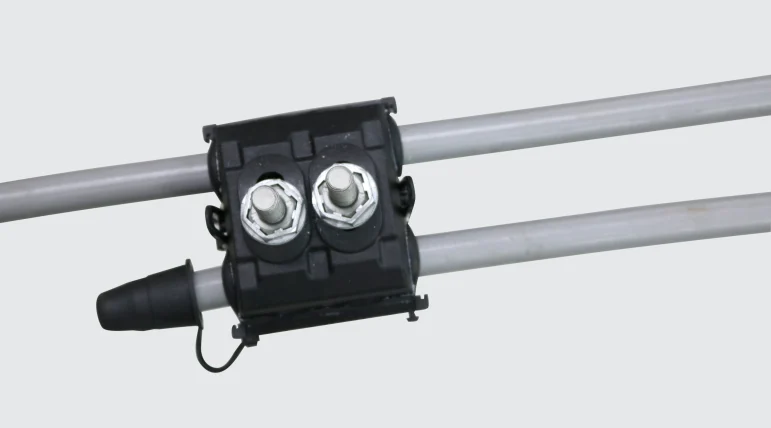

6) CDPRP – Conector Derivação Perfurante para Rede Protegida – 15kV
Finalidade: Derivação de cabos cobertos (rede protegida), cabos conforme a norma NBR-11873 (apenas 15kV).
Características: Conexão por perfuração (não necessita decapar e nem recompor a isolação do condutor). Indicado para cabos de alumínio coberto. Possui porca fusível para garantir uma perfeita aplicação e borrachas elastoméricas, tornando-o estanque.
Aplicação: Redes aéreas de distribuição de energia elétrica de média tensão (15kV).
Material: Corpo/tampa em polímero resistente a intempéries e a raios U.V.. Borrachas de estanqueidade em elastômeros resistentes a intempéries e a raios U.V.. Contatos (lâminas) em cobre estanhado.
Ferramenta de Aplicação: Chave soquete.
Norma de Referência: NF EN 50397-2

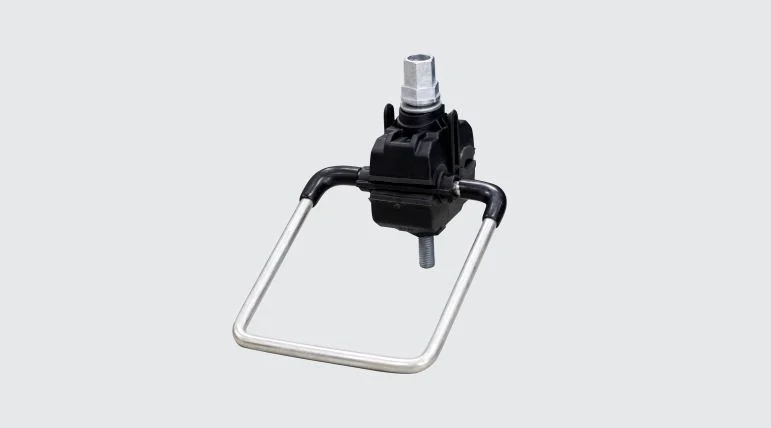

7) CDPRPE – Conector Derivação Perfurante com Estribo para Rede Protegida – 15kV / 25kV
Finalidade: Derivação da rede protegida (média tensão) à chave fusível ou transformador com uso de Grampo de Linha Viva no estribo. Pode ser usado também como conexão para aterramento temporário.
Características: Conexão por perfuração (não necessita decapar e nem recompor a isolação do condutor). Indicado para cabos de alumínio coberto. Possui porca fusível para garantir uma perfeita aplicação e borrachas elastoméricas, tornando-o estanque.
Aplicação: Redes aéreas de distribuição de energia elétrica de média tensão (15/25 kV).
Material: Corpo em polímero resistente a intempéries e a raios U.V.. Estribo, contato da principal e derivação em cobre estanhado.
Ferramenta de Aplicação: Chave soquete 17mm.
Norma de Referência: NF EN 50397-2
8) CDPU – Conector Derivação Perfurante Universal
Finalidade: Ligação no ramal de entrada do consumidor. Indicado para conexões alumínio-alumínio, alumínio-cobre e cobre-cobre em redes aéreas de baixa tensão (0,6/1kV).
Características: Oferece conexão por perfuração da isolação em fios, cabos rígidos, flexíveis e extra flexíveis (classes 1, 2, 5 e 6) isolados ou em neutro nu. Não é necessário selecionar o lado para acomodação dos cabos. É indicado para cabos de alumínio 0,6/1 kV, XLPE/PE (classe 2) ou fios / cabos de cobre (classes 1, 2, 5 e 6) 450 / 750 V PVC (sem cobertura). Possui porca fusível, o que garante uma perfeita aplicação. Possui borrachas elastoméricas e é fornecido com dois limitadores em polipropileno, que delimitam a passagem do condutor em sua instalação. Estes podem ser removidos facilmente, sendo acoplados do lado que se enquadrar melhor a sua configuração de montagem.
Aplicação: Redes aéreas isoladas de distribuição de energia elétrica de baixa tensão.
Material: Conector em polímero resistente a intempéries e U.V., contatos em cobre estanhado.
Ferramenta de Aplicação: Chave estrela ou soquete.
Norma de Referência: NF C33-020
Conheça toda a linha de Conectores Perfurantes da INTELLI
Você ainda tem dúvidas sobre os CDPs?
Confira a página de “Perguntas Frequentes” em nosso site!
Veja detalhes sobre uso, dicas de segurança e as vantagens dos nossos modelos.
Como instalar um conector de derivação perfurante?
A correta instalação do CDP é decisiva para o desempenho da conexão elétrica. Veja agora o passo a passo simplificado da instalação.
⚠️Dica 1:
Toda instalação deve ser feita com o uso de EPIs e seguindo todas as normas de segurança elétrica.
⚠️Dica 2:
Não utilize chave fixa, pois o uso dessa ferramenta pode provocar o rompimento indevido da porca fusível do conector.
✔ Passo 1:
Antes de iniciar a instalação, separe o condutor isolado que será conectado.
✔ Passo 2:
Verifique o modelo do CDP e confirme sua compatibilidade com os cabos.
✔ Passo 3:
Posicione o CDP no ponto desejado do cabo principal e insira o cabo derivado.
✔ Passo 4:
Com a ferramenta adequada para o modelo utilizado (veja abaixo as indicadas para cada modelo INTELLI), aperte os parafusos do conector até que a porca fusível se rompa, indicando o aperto correto.
Observação:
É de suma importância que no momento da aplicação a chave esteja alinhada de forma perpendicular ao parafuso, pois a aplicação, se feita de forma inadequada, poderá romper a porca fusível antes do valor de torque pré-estabelecido e assim gerar uma má conexão.
✔ Passo Final:
Finalize a instalação verificando se o conector está bem fixado e se não há exposição do condutor.
Veja também um vídeo explicativo em nosso canal do YouTube
Leia também no Blog da INTELLI:
Expo Elétrica 2025: saiba mais sobre a feira e sua parceria com o GRUPO INTELLI
Manutenção e durabilidade
Além de instalar corretamente, é importante garantir que o sistema esteja sempre seguro e funcional. Portanto, destacamos os cuidados com a durabilidade e manutenção dos CDPs.
O CDP, quando corretamente instalado, possui longa durabilidade e não exige manutenção constante. No entanto, em inspeções de rotina, é recomendado verificar:
- Se o conector está firme;
- Se não há sinais de oxidação ou infiltração;
- Se a vedação ainda está eficiente;
Caso sejam identificados danos ou folgas, recomenda-se substituir o conector.
Por isso, utilizar CDPs de alta qualidade, como os da linha INTELLI, é sem dúvida um investimento em segurança e economia a longo prazo. Em outras palavras: um investimento de alto custo benefício.
Veja também nossas PERGUNTAS FREQUENTES sobre o CDP
Conclusão
Claramente, o conector de derivação perfurante é uma solução técnica inteligente para quem busca agilidade, segurança e eficiência em instalações elétricas. Com seu sistema de perfuração da isolação, vedação robusta e facilidade de aplicação, o CDP é a escolha ideal para redes de distribuição de baixa e média tensão.
E para garantir qualidade e tranquilidade em seus projetos, conte com a linha completa de conectores perfurantes da INTELLI. Desenvolvidos com tecnologia de ponta e pensados para atender aos mais altos padrões do setor elétrico.
Aposte no combo inovação + qualidade, confie na INTELLI!
