De residências a hospitais, cada instalação exige uma solução específica. Entenda quais tipos de aterramento são os ideais para o seu projeto e garanta sua máxima segurança e eficiência. Saiba mais neste artigo do GRUPO INTELLI!
O aterramento elétrico é um pilar indispensável para a segurança de qualquer instalação. No entanto, ele não é uma solução única. Isso porque, dependendo da finalidade da edificação, da criticidade dos equipamentos e das normas aplicáveis, diferentes configurações — ou tipos de aterramento — devem ser implementadas.
Nesse sentido, compreender as características dos sistemas TN, TT e IT é fundamental para engenheiros, projetistas e eletricistas, pois a escolha correta impacta diretamente a proteção de pessoas, a integridade de equipamentos e a estabilidade de toda a rede elétrica.
Neste artigo, o GRUPO INTELLI apresenta um guia focado nos principais tipos de aterramento, explicando como funcionam, onde são aplicados e como escolher a solução mais adequada para cada necessidade.
Quer saber mais? Então continue a leitura para aprofundar seu conhecimento técnico.
Para que serve o aterramento elétrico?
Independentemente do tipo, todo sistema de aterramento cumpre funções vitais. Afinal, ele cria um caminho seguro para que correntes de fuga, surtos e descargas atmosféricas sejam escoadas para a terra, assim garantindo:
- Proteção à Vida:
Pois evita choques elétricos fatais ao impedir que partes metálicas de equipamentos fiquem energizadas. - Preservação de Equipamentos:
Protege aparelhos eletrônicos e industriais contra queimas e danos causados por sobretensões. - Estabilidade do Sistema:
Mantém a tensão da rede em níveis seguros, permitindo o funcionamento correto de dispositivos de proteção como disjuntores e fusíveis. - Conformidade com Normas:
Atende a legislações obrigatórias, como as normas da ABNT NBR e a Lei nº 11.337/2006.
Veja quais são as normas ABNT:
- ABNT NBR-5410
Para instalações elétricas de baixa tensão. - ABNT NBR-16254
Define os requisitos de materiais para instalação de sistemas de aterramento e prescreve métodos de ensaios nesses materiais. - ABNT NBR-5419
Para proteção contra descargas atmosféricas. - ABNT NBR-7117
Define sobre métodos para medição da resistividade e análise do solo, para melhor dimensionamento do sistema de aterramento. - ABNT NBR-15751
Estabelece os requisitos de dimensionamento de sistemas de aterramento para subestações de energia, para proteção das pessoas, equipamentos e o próprio sistema elétrico. - ABNT NBR-16527
Esta norma fornece diretrizes para elaboração de projetos de aterramento de sistemas de distribuição, em tensões de até 34,5kV. - A lei nº 11.337/2006 é uma legislação específica que exige o uso do condutor-terra e também de tomadas com terceiro pino em novas construções.
Nos termos dessa legislação:
“Art. 1º As edificações cuja construção se inicie a partir da vigência desta Lei deverão obrigatoriamente possuir sistema de aterramento e instalações elétricas compatíveis com a utilização do condutor-terra de proteção, bem como tomadas com o terceiro contato correspondente.“
A Principal Classificação: Sistemas de Aterramento (TN, TT e IT)
A norma ABNT NBR 5410, que rege as instalações elétricas de baixa tensão, classifica os esquemas de aterramento em três grandes famílias, com base na forma como o ponto neutro da alimentação e as massas (carcaças metálicas dos equipamentos) são conectadas à terra. Veja abaixo quais são elas:
1. Sistema TN (Terra e Neutro)
Neste sistema, o ponto neutro da fonte de alimentação (transformador) é diretamente aterrado. Assim, as massas da instalação são conectadas a este mesmo ponto de aterramento através de condutores de proteção. De fato, esse é um dos sistemas mais comuns em aplicações industriais e comerciais. Ele se subdivide em:
- TN-S: O condutor Neutro (N) e o condutor de Proteção (PE, ou “fio terra”) são distintos em todo o circuito. É a configuração mais segura e confiável, mas com um custo de instalação maior.
- TN-C: O condutor Neutro e o de Proteção são combinados em um único condutor (PEN). É uma solução mais econômica, porém com restrições de uso devido a questões de segurança.
- TN-C-S: Uma combinação dos dois anteriores. O condutor PEN é usado em parte da instalação (geralmente na entrada) e depois se divide em condutores N e PE separados.
Onde é usado?
Predominante em indústrias, galpões e grandes instalações comerciais.
2. Sistema TT (Terra e Terra)
No esquema TT, o ponto neutro da fonte também é diretamente aterrado. No entanto, as massas da instalação possuem seu próprio sistema de aterramento, com hastes independentes, sem qualquer ligação com o aterramento do neutro da concessionária. Nesse sentido, a proteção contra choques depende obrigatoriamente do uso de dispositivos DR (Diferencial Residual).
Onde é usado?
Muito comum em instalações residenciais e prediais urbanas, onde o fornecimento de energia é público.
3. Sistema IT (Isolado ou Impedante)
Neste sistema, não há uma ligação direta entre o neutro da fonte e a terra. Dessa forma, ele é considerado “isolado” ou conectado à terra através de uma impedância de valor elevado. As massas da instalação, por sua vez, são aterradas localmente (semelhante ao sistema TT). Logo, a grande vantagem é a alta continuidade do serviço, pois a primeira falta à terra não causa o desligamento automático do sistema.
Onde é usado?
Em locais onde a interrupção da energia é crítica, como centros cirúrgicos de hospitais, plataformas de petróleo, processos industriais contínuos e data centers.
Tabela Comparativa: Sistemas de Aterramento TN, TT e IT
| Característica | Sistema TN | Sistema TT | Sistema IT |
| Ligação do Neutro | Diretamente aterrado na fonte. | Diretamente aterrado na fonte. | Isolado da terra ou aterrado através de alta impedância. |
| Ligação das Massas | Conectadas ao mesmo ponto de aterramento do neutro da fonte. | Possuem um sistema de aterramento próprio, independente da fonte. | Possuem um sistema de aterramento próprio, independente da fonte. |
| Condutor de Proteção | O “fio terra” (PE) está ligado diretamente ao neutro (aterrado) da concessionária. | O “fio terra” (PE) está ligado a uma haste de aterramento local da instalação. | O “fio terra” (PE) está ligado a uma haste de aterramento local da instalação. |
| Principal Vantagem | Custo-benefício e simplicidade em certas configurações (TN-C). | Segurança elevada com o uso obrigatório de dispositivo DR. | Altíssima continuidade de serviço (não desliga na primeira falta). |
| Aplicação Típica | Instalações industriais e comerciais de médio a grande porte. | Instalações residenciais, prediais e comerciais de pequeno porte. | Hospitais (centros cirúrgicos), data centers, indústrias com processos críticos. |
✓ Conheça o Clube do Eletricista, do GRUPO INTELLI
Tipos de Aterramento por Função (Finalidade)
Além da classificação por sistema, o aterramento pode ser definido por sua finalidade principal:
- Aterramento de Proteção:
É o mais conhecido. Seu objetivo é proteger pessoas e animais contra choques elétricos, conectando as carcaças dos equipamentos ao sistema de aterramento. - Aterramento Funcional:
Necessário para o funcionamento correto de certos equipamentos ou sistemas, como fontes de alimentação e equipamentos de TI, garantindo uma referência de potencial estável. - Aterramento de Blindagem:
Usado para proteger equipamentos sensíveis contra interferências eletromagnéticas (EMI), criando uma “gaiola” de proteção que desvia ruídos para a terra.
Soluções INTELLI para todos os Tipos de Aterramento
Qualquer que seja o sistema adotado — TN, TT ou IT —, a eficiência e a durabilidade do aterramento dependem da qualidade de seus componentes. Desse modo, um sistema robusto exige produtos que garantam:
1) Baixa resistência elétrica,
2) Alta resistência à corrosão e
3) Conexões confiáveis.
E, sem dúvida, o GRUPO INTELLI e a COPPERSTEEL são referência nacional no fornecimento de soluções completas e certificadas para todos os tipos de aterramento.
Sua escolha ideal para projetos diversos e de alta complexidade:
a) residenciais,
b) industriais,
c) comerciais e
d) rurais.
Descubra os destaques do portfólio INTELLI:

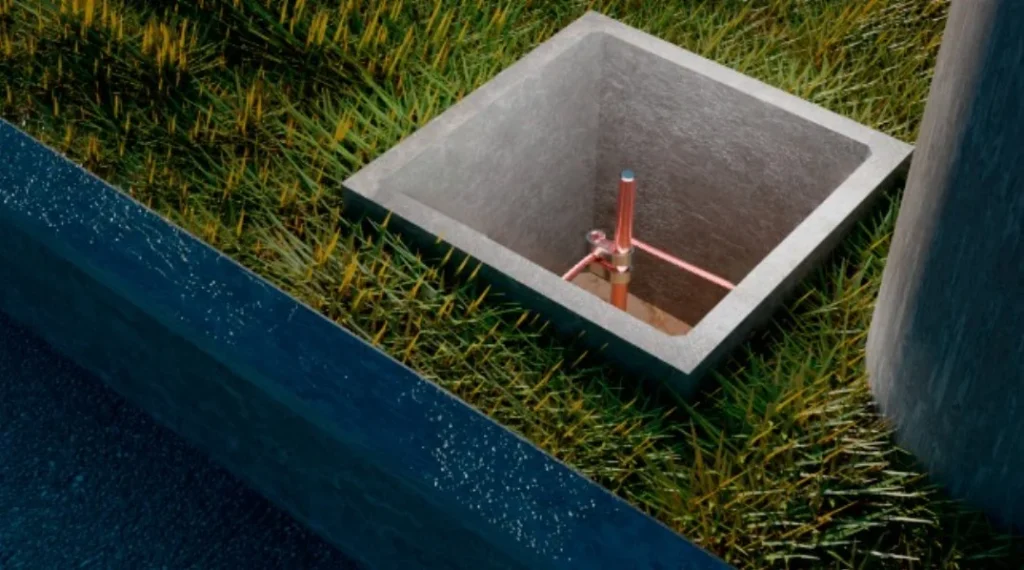

- Hastes de aterramento de alto desempenho:

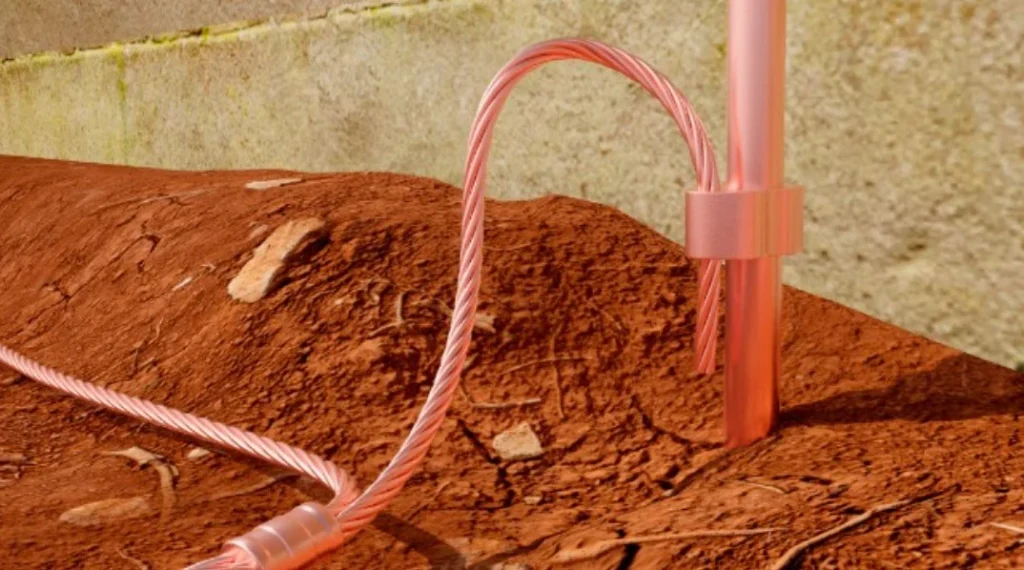

Donos de uma estrutura que garante um contato eficaz e duradouro com o solo. - Condutores Bimetálicos COPPERSTEEL®:

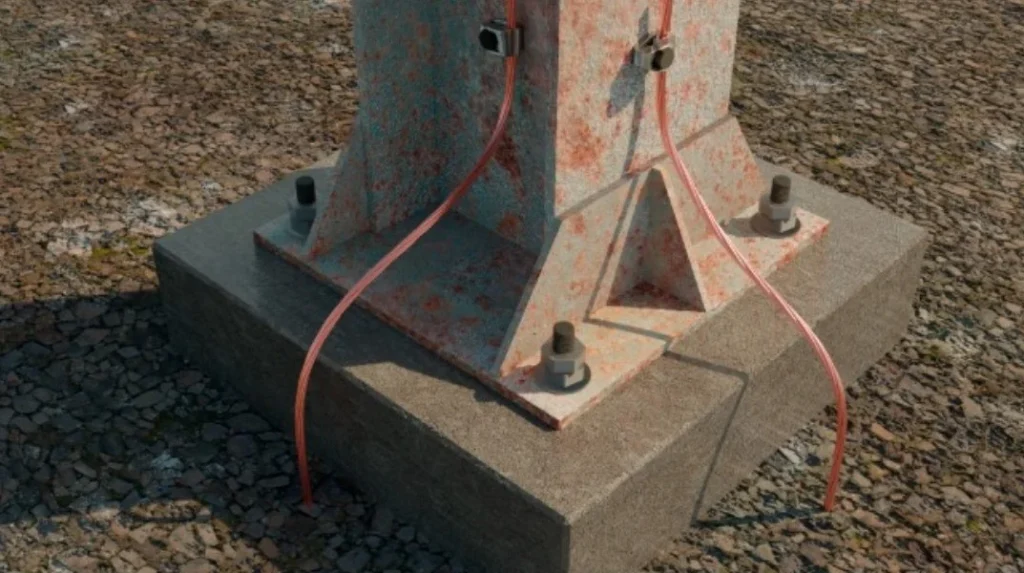

Combinam a resistência mecânica do aço com a condutividade e resistência à corrosão do cobre, ideais para interligações, subsistemas de captação, descida e também como eletrodos horizontais no subsistema de aterramento. - Conectores e Terminais:
Asseguram conexões seguras e de baixa resistência, essenciais para a integridade de todo o sistema.
✓ Acesse as soluções completas da INTELLI para Aterramento Elétrico:
- Aterramento para Linhas de Transmissão de Energia
- Aterramento para Redes de Distribuição de Energia Urbana
- Aterramento para Redes de Distribuição de Energia Rural
- Aterramento para Sistemas de Geração de Energias Renováveis
- Aterramento para Subestações
✓ Saiba mais sobre os sistemas de aterramento em nosso canal no YouTube:
Clique aqui
[h2]
Conheça as Certificações e Selos do GRUPO INTELLI
O compromisso do GRUPO INTELLI com a excelência é materializado por meio de um rigoroso sistema de gestão, validado por certificações de renome nacional e internacional. Estes selos atestam nossa dedicação em entregar produtos que seguem os mais altos padrões globais de qualidade, segurança ocupacional e responsabilidade ambiental. Veja quais são:
Certificações
- ISO 9001:2015 – Gestão da Qualidade
- ISO 14001:2015 – Gestão Ambiental
- ISO 45001:2018 – Gestão de Segurança e Saúde Ocupacional (concedido pela FQC Brasil, em 2025)
- Certificação UL – Certificado de Segurança e Qualidade
- Certificação CSA – Certificado de Qualidade e Segurança
- Rótulo Ecológico da ABNT – Selo de Compromisso Ambiental
Prêmios e Selos Sociais
Além das Certificações, o reconhecimento do mercado é o termômetro mais fiel da nossa performance e do nosso impacto. Nós temos a honra de ser consistentemente premiados por grandes instituições do setor elétrico, um testemunho da qualidade de nossas soluções e do nosso relacionamento com os clientes. Somam-se a isso os diferentes prêmios e selos que refletem nosso engajamento social e o compromisso com a comunidade.
- Prêmio Fornecedores da CEMIG;
- Prêmio Fornecedor destaque em Materiais e Serviços da COPEL;
- Prêmio de Melhor Fornecedor de 2024 do Grupo Energisa;
- Selo “Empresa Cidadã” pela Rotary Foundation;
- Selo “Amigos da Doação de Sangue Hemocentro, de Ribeirão Preto/SP”.
✓ Leia também no blog:
O que é aterramento elétrico?
Tudo o que você precisa saber para garantir eficiência e segurança
Conclusão
Portanto, a escolha entre os tipos de aterramento TN, TT e IT é uma decisão técnica crucial que deve ser baseada nas características e necessidades de cada instalação. Afinal, não existe um sistema universalmente “melhor”, mas sim o mais adequado para garantir segurança, conformidade e eficiência.
Por isso, para garantir que seu projeto de aterramento seja executado com a máxima qualidade, conte com a expertise e as soluções certificadas da INTELLI. Nossos produtos são desenvolvidos para atender às mais rigorosas normas, proporcionando a base para um sistema elétrico seguro e confiável, qualquer que seja a sua aplicação.
