1 Proteção contra choques acidentais e correntes de fuga
2 Proteção dos equipamentos contra surtos e descargas
3 Funcionamento adequado das proteções (disjuntores e DRs)
4 Estabilizar a rede Elétrica, com uma referência estável essencial
5 Cumprir as leis e Normas Regulatórias, como a ABNT NBR-5410, NBR-5419 e a lei nº11.337/2006, que exige o aterramento em novas edificações.
A ABNT NBR-5410 define 3 esquemas de aterramento
1) Sistema TN (Terra-Neutro) terra e neutro conectados o mais comum no Brasil
2) Sistema TT (Terra-Terra) comum na zona rural exige uso de DR
3) Sistema IT (Isolado-Terra) uso em locais críticos como hospitais e data centers
Hastes de aterramento Conectores para Haste Condutores em Coppersteel, cobre nu ou cabos isolados Caixas de inspeção BEP - Barramento de Equipotencialização Principal
Escolha componentes INTELLI e garanta qualidade em seu projeto!
Aprenda em 5 passos!
Esquema TN, o mais comum em instalações residenciais e industriais no Brasil.
Construção do eletrodo
Escolha o local - com solo preferencialmente úmido Abra a vala - com aprox 50 cm de profundidade cada Instale as hastes - no mínimo 3, espaçadas corretamente*
*(aprox 2,4m, igual ao comprimento das hastes)

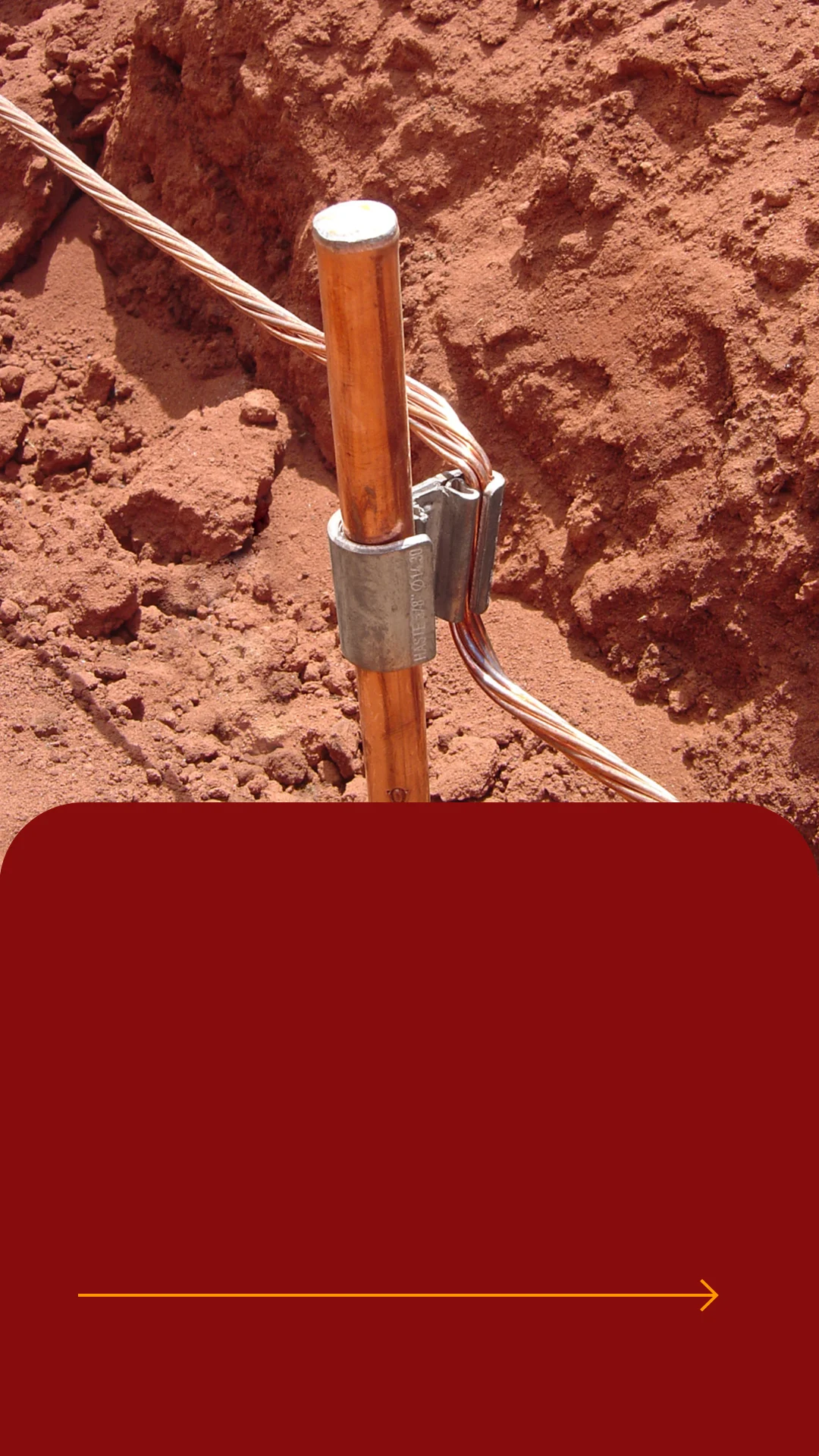

Interligação das hastes
Use um cabo contínuo de aço cobreado COPPERSTEEL ou cobre nu Tenha conexões firmes use conectores de bronze, compressão ou cunha Instale as Caixas de inspeção uma para cada conexão haste-cabo
Interligação do sistema
Conecte tudo - hastes, condutores de descida e do anel de aterramento Passe o Condutor de Aterramento - via eletrodutos, até o quadro de distribuição (QDC), utilizando o cabo isolado (verde/amarelo) Conecte ao barramento terra - dentro do QDC
A Equipotencialização no Quadro (BEP)
Realize a Interligação - conecte Terra e Neutro no Barramento de Equipotencialização Principal, configurando o esquema TN.
Este passo é simples, mas crítico. Ele garante que a corrente tenha um caminho de volta à fonte em caso de falhas, desarmando os disjuntores
Verificação final
Inspeção das conexões Medição com terrômetro - precisa estar abaixo de 10 Ohms, idealmente
Usar materiais inadequados
o “Aterramento” na tomada
Ignorar o BEP
Segurança em primeiro lugar
Siga as normas e use componentes adequados!
