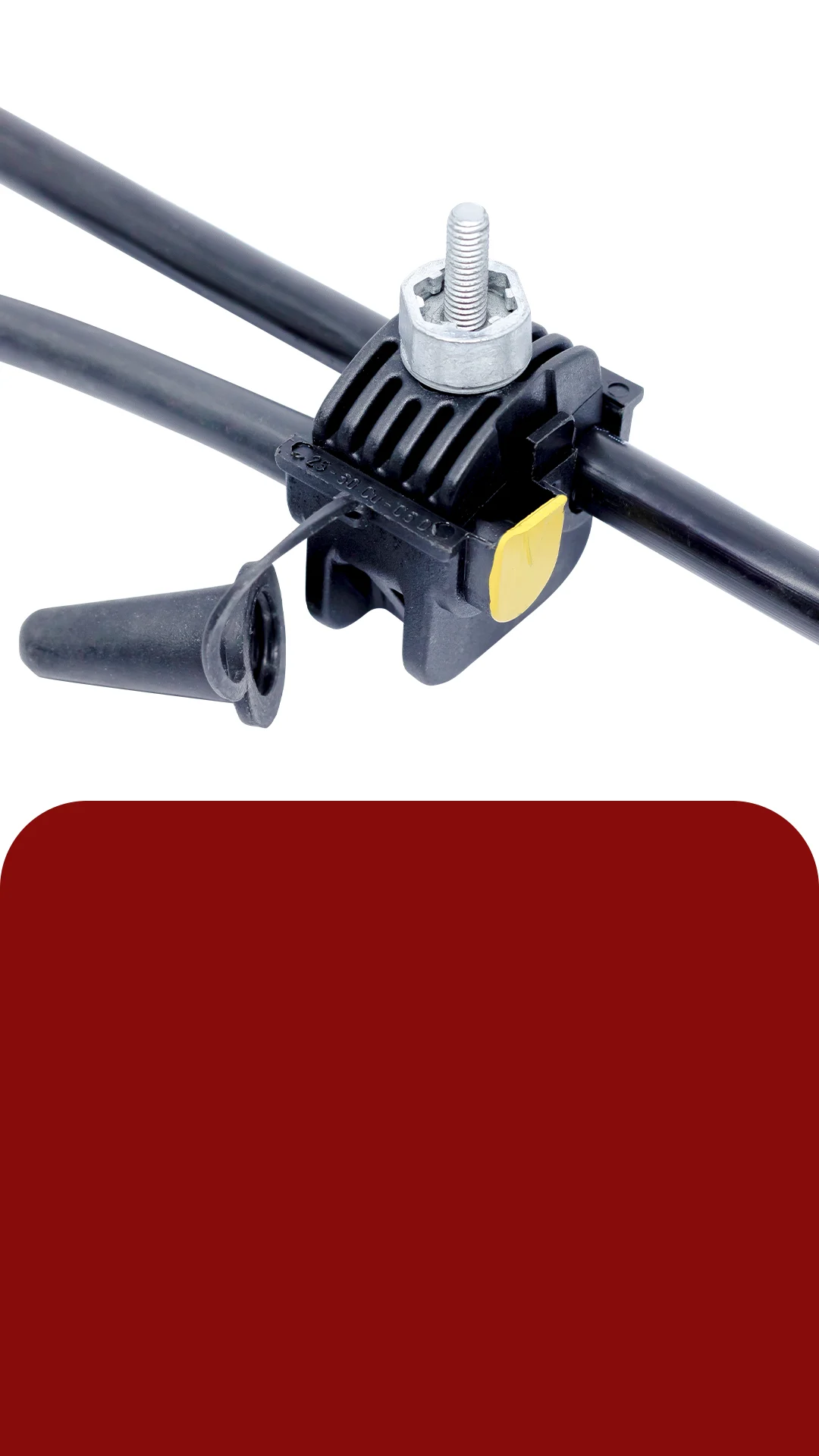

O Conector Piranha (ou Vampiro) é o apelido popular do Conector de Derivação Perfurante (CDP®) — muito usado por eletricistas e técnicos em campo.
O apelido vem da sua ação: suas lâminas internas "mordem" a isolação do cabo para fazer a conexão elétrica — sem precisar decapar o condutor.
Lâminas de cobre estanhado
Corpo em polímero resistente
Porca fusível com controle de torque
alta condutividade e proteção contra corrosão
suporta intempéries e radiação UV
rompe no torque ideal, garantindo a conexão certa
O CDP® é indicado para redes de 0,6 té 1kV (BT) como:
Redes aéreas com cabos multiplexados
Conexões residenciais e comerciais
Iluminação pública
Canteiros de obras (conexões temporárias)
Redes secundárias de energia
Ambientes industriais
Instalação até 2x mais rápida
dispensa a decapagem do cabo
Mais segurança
corpo totalmente isolado, sem contato direto com a parte viva
Conexão confiável
porca fusível padroniza o aperto; graxa de silicone protege contra umidade
Versatilidade
lâminas de cobre estanhadas permitem conexões bimetálicas.
Lâminas de aço têm baixa condutividade, alta resistência elétrica e oxidam com facilidade, gerando:
Superaquecimento (ponto quente)
Risco de falhas graves e incêndios
a linha CDP® da INTELLI usa exclusivamente lâminas de cobre estanhado — padrão exigido pelas concessionárias do Brasil.
PREJUÍZOS
A linha de CDP® é fabricada em polímeros resistentes a UV e conexões com cobre estanhado, para diferentes tipos de cabos, permitindo a derivação e conexões em cabos de diferentes materiais e bitolas
AI-AI
AI-Cu
Cu-Cu
Em conformidade com as normas internacionais: NF C33-020 NF EN 50397-2
1) CDP® – Conector Derivação Perfurante
Finalidade: Derivação de cabos ISOLADOS em redes aéreas de distribuição de energia elétrica (baixa tensão até 1kV).
2) CDPS – Conector Derivação Perfurante para Rede Subterrânea (IP68)
Finalidade: Derivação de cabos de alumínio ou cobre isolados em redes subterrâneas de baixa tensão.
Linha CDP® da INTELLI
3) CDPF – Conector Derivação Perfurante para Condutores Flexíveis
Finalidade: Conexão entre ramal de entrada (Cu Classe-4/5 – 450/750v) e ramal de ligação (Al multiplexado – 0,6/1kV).
4) CDPN – Conector Derivação Perfurante para Rede Nua
Finalidade: Derivação entre rede nua e cabo isolado (Al-Al, Al-Cu ou Cu-Cu) até 1kV.
Linha CDP® da INTELLI
5) CDP®-4D – Conector Derivação Perfurante para 4 Derivações
Finalidade: Permite até quatro derivações por conector. Para BT (até 1kV).
6) CDPRP – Conector Derivação Perfurante para Rede Protegida – 15kV
Finalidade: Derivação de cabos cobertos em redes protegidas de 15kV.
Linha CDP® da INTELLI
Finalidade: Derivação da rede protegida de média tensão para chave fusível ou transformador.
8) CDPU – Conector Derivação Perfurante Universal
Finalidade: Ligação no ramal de entrada do consumidor em redes aéreas de BT.
7) CDPRPE – Conector Derivação Perfurante com Estribo para Rede Protegida – 15kV / 25kV
Linha CDP® da INTELLI
Preparação
Use sempre os EPIs (luvas isolantes, óculos de proteção)
1
Confirme a compatibilidade do modelo com bitola e tipo de cabo
2
Use uma chave estrela ou soquete (geralmente 13 mm) — outras chaves podem comprometer a instalação
3
Separe o condutor principal - Cabo onde será instalado o CDP®, NÃO DECAPE O CONDUTOR
4
Aplicação
Abra o conector e posicione o cabo principal
5
Acomode o condutor de derivação, deixando ~4 cm de ponta livre para o capuz
6
Realize o pré-aperto manual até o conjunto ficar firme
7
Com a chave, inicie a instalação aplicando o torque na porca fusível (Porca superior)
8
Finalização
Torqueie SEMPRE com a chave a 90° (perpendicular) ↪️ sempre gire apenas ¼ de volta
9
Aperte até a porca fusível se romper
10
⚠️ Cuidado! Ângulo ou velocidade errados = quebra prematura da porca → mau contato ou dano no condutor.
✅ O rompimento da porca é a confirmação de que o torque ideal foi atingido. A conexão está segura e pronta para operar.
⚠️Nunca utilize parafusadeira!
Pode ser reutilizado?
Não. Após o rompimento da porca, o conector não oferece a mesma garantia.
Pode ser instalado na chuva?
Não. Porém, após instalado, o CDP resiste a intempéries.
Existe modelo para cabo flexível e rede nua?
Sim — CDPF e CDPN, respectivamente.
Seja chamando de “Conector Piranha” ou de “Conector Vampiro”, o CDP é ideal para trazer agilidade e segurança, com aplicações em diferentes situações e tipos de rede. Contudo, para a “mordida”, ou melhor, a perfuração ser boa, a qualidade do conector é decisiva.
Nessa hora, a tecnologia de ponta com porca fusível e lâminas de cobre dos CDPs da INTELLI fazem toda a diferença.
