Quando tratamos de segurança dentro de casa, o aterramento elétrico residencial não representa um luxo, mas sim uma necessidade fundamental. Afinal, ele é o sistema de proteção silencioso que atua 24 horas por dia para prevenir choques elétricos, proteger eletrodomésticos contra queimas e garantir que toda a instalação funcione de maneira estável e segura.
No entanto, muitos proprietários e profissionais da área desconhecem a importância ou o processo correto para implementar este sistema vital. Por isso, o GRUPO INTELLI, referência nacional em soluções de aterramento, preparou este guia completo, detalhando o passo a passo, os componentes essenciais e as normas que regem uma instalação adequada.
Quer garantir o melhor em termos de eficiência e segurança? Então continue a leitura!
⚠️ AVISO IMPORTANTE À SUA SEGURANÇA:
Este artigo tem finalidade didática e informativa. A execução de qualquer serviço elétrico, especialmente o aterramento, deve ser realizada exclusivamente por um eletricista qualificado e certificado para garantir segurança a todos.
Para que serve o aterramento elétrico residencial? Entenda sua extrema importância
Antes de aprender sobre o processo ideal de instalação, entenda os motivos que tornam o aterramento um pilar da segurança residencial, conforme as normas ABNT NBR e a Lei nº 11.337/2006.
- Proteção máxima para as famílias:
Sem dúvidas, esta é a principal razão. Afinal, o sistema evita choques elétricos fatais ao desviar correntes de fuga que podem energizar a carcaça de eletrodomésticos como geladeiras, chuveiros e máquinas de lavar. - Blindagem para os eletrodomésticos:
Protege equipamentos eletrônicos contra a queima por surtos de tensão e descargas atmosféricas (raios), aumentando sua vida útil. - Eficácia dos Dispositivos de Proteção:
Garante que disjuntores e, principalmente, o Dispositivo DR (Diferencial Residual) funcionem corretamente, desligando a energia rapidamente durante uma falha. - Estabilidade da rede elétrica:
Fornece um ponto de referência de tensão estável para o sistema, melhorando o desempenho de equipamentos sensíveis.
Conformidade Legal:
Atende aos requisitos das normas técnicas ABNT NBR, em especial a NBR 5419 e a NBR 5410, bem como da obrigatoriedade da Lei nº 11.337/2006, garantindo que sua residência esteja segura e regularizada em relação à legislação brasileira atual.
Quais são as normas da ABNT para aterramento elétrico?
Entenda quais são as principais normas que orientam as diretrizes e estabelecem critérios para projeto, execução, inspeção e manutenção dos sistemas de aterramento:
- Norma NBR-16527: define os requisitos para instalação de sistemas de aterramento em redes aéreas de distribuição de energia elétrica.
- ABNT NBR-5410: para instalações elétricas de baixa tensão. Esta norma se aplica integralmente em sistemas de aterramento residencial.
- ABNT NBR-5419: para proteção contra descargas atmosféricas; esta norma também deve ser aplicada integralmente em sistemas de aterramento residencial.
- ABNT NBR-7117: define os parâmetros do solo para projetos de aterramentos elétricos e medição da resistividade e modelagem geoelétrica.
- ABNT NBR-15751: especifica os requisitos para dimensionamento do sistema de aterramento de subestações de energia elétrica.
- ABNT NBR-16254: estabelece os requisitos mínimos para os materiais utilizados em sistema de aterramento e prescreve os diversos métodos de ensaios a serem realizados nesses materiais.
- Lei nº 11.337/2006: legislação específica que exige o uso do condutor-terra e também de tomadas com terceiro pino em novas construções brasileiras.
Os componentes de um Aterramento Residencial de qualidade
A eficácia do sistema depende diretamente da qualidade dos seus componentes. Nesse sentido, a escolha de materiais certificados, como os da INTELLI, é o primeiro passo para uma instalação duradoura.
- Hastes de Aterramento:
São o principal elemento de contato com o solo. As hastes de alta camada da INTELLI são fabricadas em aço-cobreado, garantindo altíssima resistência à corrosão e excelente condutividade. - Condutores de Interligação:
Cabos de Cobre Nu ou Condutores Bimetálicos de Aço Cobreado COPPERSTEEL são utilizados para conectar as hastes no subsolo, formando o eletrodo de aterramento. - Condutor de Aterramento:
Cabo isolado na cor verde ou verde-amarela (“brasileirinho“) que liga o eletrodo de aterramento (no solo) ao quadro de distribuição (QDC). - Conectores para Haste:

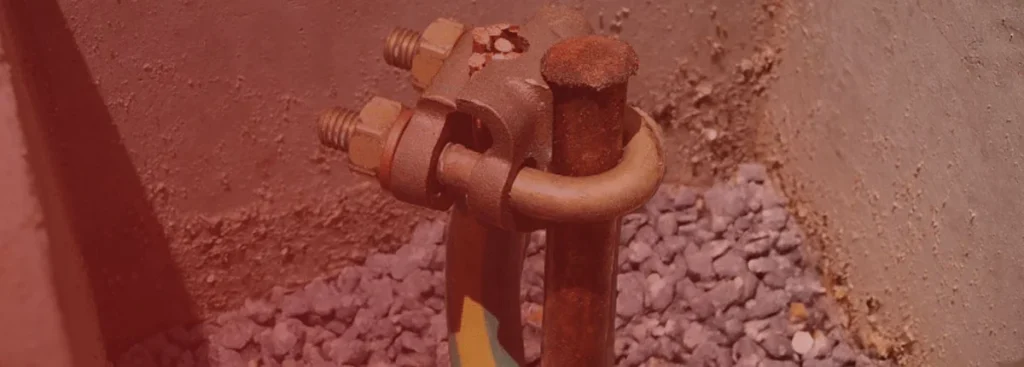

Peças robustas, geralmente em bronze ou cobre, que asseguram uma conexão firme e de baixa resistência entre os condutores e as hastes. - Caixa de Inspeção:
Protege as conexões contra danos e umidade, além de permitir o acesso para manutenções e medições periódicas. - Barramento de Equipotencialização Principal (BEP):
Barra de cobre instalada no QDC, onde todos os elementos do sistema de proteção são interligados.
✓ Leia também no blog:
Aterramento elétrico: seu guia completo para um sistema seguro e eficiente
Soluções INTELLI para Aterramento Elétrico
Descubra as soluções completas do GRUPO INTELLI e COPPERSTEEL® para Aterramento e soluções elétricas no geral. Todas com certificações internacionais (ISO 9001, ISO 14001, UL, CSA, Q-Cert) e o Rótulo Ecológico da ABNT.
Confira os destaques do nosso portfólio:
✓ Hastes de aterramento com alto desempenho;
✓ Conectores à compressão com baixa resistência de contato;
✓ Ferramentas de aplicação para conexões confiáveis;
✓ Cabos bimetálicos CS-COPPERSTEEL® (feitos de aço revestido de cobre).
Sua escolha ideal para projetos diversos e de alta complexidade. Sejam eles:
a) residenciais,
b) industriais,
c) comerciais ou
d) rurais.
- Aterramento para Linhas de Transmissão de Energia
- Aterramento para Redes de Distribuição de Energia Urbana
- Aterramento para Redes de Distribuição de Energia Rural
- Aterramento para Sistemas de Geração de Energias Renováveis
- Aterramento para Subestações
Como fazer o Aterramento Elétrico?
Passo a passo para uma instalação segura e eficiente
O processo a seguir detalha a criação de um sistema de aterramento robusto, baseado no esquema TN, o mais comum em residências urbanas no Brasil.
Passo 1: Construção do Eletrodo de Aterramento
Esta é a fundação do sistema, a conexão física com a terra.
- Planejamento:
Escolha uma área externa com solo úmido (jardins, corredores de terra), longe de tubulações de gás, água ou esgoto. - Escavação:
Cave uma vala com aproximadamente 50 cm de profundidade para abrigar o cabo de interligação das hastes. - Cravação das Hastes:
Utilizando uma marreta, crave no mínimo três hastes verticalmente no solo. A distância entre elas é crítica para a eficiência: deve ser, no mínimo, igual ao comprimento de uma haste (geralmente 2,4 metros). Assim, o espaçamento evita a sobreposição das áreas de dissipação e maximiza a eficiência do sistema.
Passo 2: Interligação das Hastes
Com as hastes posicionadas, elas devem ser unidas para formar um único e robusto eletrodo.
- Posicionamento do Cabo:
Disponha o condutor de Cobre Nu ou Aço Cobreado na vala, passando sobre o topo de cada haste. - Conexão Firme:
a) Utilize os conectores apropriados para fixar o condutor em cada haste.
Existem diversas opções de conectores, como os conectores de bronze e de compressão para aterramento, ou mesmo os conectores cunha, com efeito mola.
b) O aperto deve ser robusto para garantir um excelente contato elétrico e mecânico.
c) O cabo contínuo, sem emendas, é o ideal para a operação. - Instalação da Caixa de Inspeção:
Posicione uma caixa sobre cada conexão haste-cabo e, em seguida, cubra a vala com a terra.
Passo 3: Conexão do Sistema à Edificação
O sistema externo agora precisa ser levado para dentro do quadro de distribuição.
- Condutor de Aterramento:
A partir da haste mais próxima ao QDC, conecte o cabo de aterramento isolado (verde/amarelo). Também é necessário conectar os condutores de descida (cabos de aço cobreado ou cabos de cobre nus) e os condutores do anel de aterramento no mesmo sistema de aterramento. - Ligação ao QDC:
Passe este cabo através de eletrodutos até o QDC principal da residência e conecte-o firmemente ao Barramento de Equipotencialização Principal (BEP).
Passo 4: A Equipotencialização (BEP) no Quadro
Este é o passo mais crucial para a proteção contra choques. Dentro do Quadro de entrada principal, o BEP deve interligar todos os elementos de proteção.
De tal modo, para o esquema TN funcionar corretamente, é obrigatório criar uma interligação física entre o barramento de terra e o barramento de neutro neste ponto, e somente neste ponto. Caso contrário, o sistema de proteção DR não atuará precisamente.
Essa ligação cria um caminho de retorno de baixíssima resistência que gera um curto-circuito e, então, força o desarme instantâneo do disjuntor em caso de falha (fase encostando na carcaça de um equipamento).
Passo 5: Verificação e Medições Finais
Após a validação profissional é que o trabalho pode ser tido como finalizado. Para isso, o profissional necessita seguir os seguintes passos:
- Inspeção das conexões:
O eletricista deve verificar o aperto de todos os parafusos e conectores. - Medição:
Com um terrômetro, deve-se medir a resistência de aterramento.
✓ Valores baixos (idealmente abaixo de 10 Ohms) indicam um sistema altamente eficaz.
✓ Caso a resistência de aterramento esteja muito acima de 10 ohms, por exemplo, com valores de centenas ou milhares de ohms, é recomendado que se instale mais uma haste, interligando-a ao circuito de aterramento, com ou sem tratamento do solo. No caso de tratamento, recomenda-se utilizar bentonita sódica misturada ao solo no local onde será encravada a nova haste. Essa solução pode atingir a baixa resistência de solo mais rapidamente e usando menos hastes.
✓ Descubra a linha completa de Produtos da INTELLI
O que pode prejudicar um Sistema de Aterramento?
Mesmo com a intenção correta, um sistema de aterramento pode se tornar ineficaz ou até mesmo perigoso se certos erros críticos forem cometidos durante a instalação. Por isso, conhecer essas armadilhas é tão importante quanto saber o procedimento ideal, sempre com foco na segurança da residência.
Fique atento aos principais erros que anulam a proteção do sistema:
- 1) Usar materiais de baixa qualidade:
Hastes de aterramento sem a camada de cobre adequada ou conectores feitos de materiais que oxidam facilmente são a receita para a falha. Isso porque a corrosão aumenta a resistência elétrica e, com o tempo, pode levar ao colapso de todo o sistema de proteção. - 2) Ignorar a Equipotencialização (BEP):
Este é um dos erros conceituais mais graves. Deixar de interligar os barramentos de terra e neutro no Quadro de Entrada Principal torna a proteção contra choques elétricos ineficaz. Afinal, sem essa ligação e, somente nesse ponto, o disjuntor pode não desarmar durante uma falha. - 3) “Aterrar” o Fio Terra na tomada:
Fazer uma “ponte” entre o pino de neutro e o de terra dentro da tomada é uma prática expressamente proibida e extremamente perigosa. Uma eventual falha no condutor neutro da instalação pode energizar a carcaça de todos os equipamentos aterrados da casa. - 4) Dimensionar os condutores de forma incorreta:
Utilizar cabos de aterramento com bitola (espessura) inferior à exigida pela norma ABNT NBR 5410 é um risco sério. Na prática, um cabo subdimensionado pode superaquecer e se romper durante a passagem de uma corrente de falta, assim anulando a proteção. - 5) Realizar conexões inadequadas:
Conexões frouxas, improvisadas com torção de fios ou o uso de grampos não apropriados criam pontos de alta resistência. Em um momento de falha, esses pontos podem aquecer e falhar, interrompendo o caminho seguro para a terra.
Do Padrão de Qualidade ao Impacto Social: nossos Prêmios e Certificações
Conheça as diversas conquistas que comprovam a excelência e trazem muito orgulho ao GRUPO INTELLI!
Certificações:
- ISO 9001:2015 – Gestão da Qualidade
- ISO 14001:2015 – Gestão Ambiental
- ISO 45001:2018 – Gestão de Segurança e Saúde Ocupacional (concedido pela FQC Brasil, em 2025)
- Certificação UL – Certificado de Segurança e Qualidade
- Certificação CSA – Certificado de Qualidade e Segurança
- Rótulo Ecológico da ABNT – Selo de Compromisso Ambiental
Prêmios e Selos Sociais:
- Selo “Amigos da Doação de Sangue Hemocentro, de Ribeirão Preto/SP”.
- Prêmio Fornecedores da CEMIG;
- Prêmio Fornecedor destaque em Materiais e Serviços da COPEL;
- Prêmio de Melhor Fornecedor de 2024 do Grupo Energisa;
- Selo “Empresa Cidadã” pela Rotary Foundation;
✓ Saiba mais sobre aterramento elétrico em nosso canal no YouTube:
1) Materiais para Aterramento e SPDA: Palestra do Engenheiro Eletricista Tiago Mundim
2) Conectores e acessórios para aterramento
3) Condutores para Sistemas de Aterramento
4) Materiais para Sistemas de Aterramento
Conclusão: segurança residencial começa com um Aterramento de qualidade
Como vimos nesse artigo, o aterramento elétrico residencial é um processo técnico e metódico, no qual a precisão na execução e a qualidade dos componentes são fundamentais para sua máxima eficiência.
Portanto, optar por soluções de alta performance da INTELLI e COPPERSTEEL e contar com a expertise de um eletricista qualificado são as decisões que garantem um sistema de aterramento robusto, que oferecerá proteção e tranquilidade para sua família por décadas.
