O Aterramento TN-C é um dos esquemas mais comuns, mas também um dos que mais geram dúvidas. Entenda a fundo esse sistema, compreendendo suas vantagens e riscos, e saiba quando a norma permite (ou proíbe) sua aplicação. Descubra neste artigo do GRUPO INTELLI.
Em um projeto elétrico robusto, a escolha do “esquema de aterramento” consiste em uma das decisões de engenharia mais importantes. Afinal, ela impacta diretamente o custo da instalação, a performance dos equipamentos e, o mais crítico, o nível de segurança contra choques elétricos.
Dentro das opções normatizadas, o aterramento TN-C é historicamente conhecido por sua economia. No entanto, seu uso é cercado de dúvidas, riscos e, hoje, de restrições muito claras impostas pelas normas técnicas.
Este artigo é um guia técnico e direto para profissionais. Aqui, você irá compreender o que é o sistema TN-C, como ele funciona, sua diferença crucial para o TN-S e, por fim, o que a NBR 5410 determina sobre o uso (e as proibições) deste esquema.
Quer saber mais? Então continue a leitura!
Por que a escolha do esquema correto de Aterramento é tão importante?
Antes de detalhar o TN-C, é vital reforçar o papel do aterramento que, de fato, é a sua principal defesa. Nesse sentido, a escolha de um esquema inadequado para a aplicação pode comprometer todas essas funções. Portanto, um esquema de aterramento bem projetado e executado garante:
- A proteção da Vida:
Pois desvia correntes de fuga que poderiam energizar carcaças de equipamentos, evitando choques fatais. - A proteção de equipamentos:
Já que oferece um caminho seguro para surtos e descargas atmosféricas, protegendo eletrônicos sensíveis. - A proteção geral rápida e eficiente:
Pois permite que disjuntores e dispositivos DR funcionem com a velocidade e precisão para a qual foram projetados.
Quais são os 3 tipos de aterramento?
Para padronizar as instalações, a norma ABNT NBR 5410 classifica os esquemas de aterramento em três grandes famílias, baseadas em como o ponto neutro da fonte (transformador) e as massas (carcaças dos equipamentos) são conectadas à terra.
- Sistema TT:
O neutro da fonte é aterrado e as massas dos equipamentos possuem um aterramento próprio, separado (com suas próprias hastes). É muito comum em instalações residenciais alimentadas pela rede pública. - Sistema IT:
O neutro da fonte é isolado da terra (ou aterrado por uma alta impedância). É um sistema de alta confiabilidade, usado em hospitais (centros cirúrgicos) e processos industriais críticos onde a primeira falha não pode causar um desligamento. - Sistema TN:
O neutro da fonte é diretamente aterrado e as massas dos equipamentos são conectadas a este mesmo ponto de aterramento da fonte. É este sistema que se subdivide em TN-C, TN-S e TN-C-S.
✔ Para um guia completo sobre todos eles, leia nosso artigo sobre os
Tipos de Aterramento Elétrico: entendendo os sistemas TN, TT e IT
O que é aterramento TN-C?
O aterramento TN-C é um esquema onde as funções do condutor Neutro (N) e do condutor de Proteção (PE) são combinadas em um único condutor ao longo de toda a instalação.
Este condutor único, que faz o papel tanto de neutro quanto de “fio terra”, é tecnicamente chamado de Condutor PEN (Protection and Neutral).
Neste sistema, todas as carcaças metálicas dos equipamentos (geladeiras, motores, estruturas) são ligadas diretamente a este condutor PEN.
Como funciona o aterramento TN-C?
O funcionamento do esquema TN-C é, sobretudo, baseado na economia de um condutor. Logo, o condutor PEN serve simultaneamente como:
- O caminho de retorno para a corrente de operação normal (função de Neutro).
- O caminho de segurança para a corrente de falha (função de Proteção).
Desse modo, em uma situação de falha (por exemplo, um cabo de fase energizado toca a carcaça de um motor), a corrente flui da carcaça diretamente para o condutor PEN. Como o PEN está conectado ao neutro da fonte, isso cria um curto-circuito franco (fase-neutro).
Essa corrente de curto-circuito é altíssima, o que força a atuação instantânea do dispositivo de proteção (disjuntor ou fusível), desligando o circuito e eliminando o perigo.
✓ Conheça o Clube do Eletricista, do GRUPO INTELLI
Qual a diferença do aterramento TN-S e TN-C?
Esta é a comparação mais importante no universo dos sistemas TN. A resposta está na separação dos condutores.
Enquanto o TN-C (Combinado) usa um único fio (PEN) para duas funções, o TN-S (Separado) utiliza condutores distintos para o Neutro (N) e para a Proteção (PE) em toda a instalação.
A tabela abaixo deixa a diferença clara:
| Característica | Aterramento TN-C (Combinado) | Aterramento TN-S (Separado) |
| Condutores | Utiliza o condutor PEN (Neutro + Proteção combinados). | Utiliza condutores PE (Terra) e N (Neutro) distintos. |
| Segurança | Inferior. Apresenta risco grave se o condutor PEN for rompido. | Muito Superior. A proteção (PE) é independente do neutro. |
| Custo | Mais econômico (um condutor a menos). | Custo de instalação maior (um condutor a mais). |
| Interferência | Pode gerar “ruído” e interferência eletromagnética (EMI). | Ideal para cargas sensíveis (TI, servidores, eletrônicos). |
Ademais, existe também o aterramento TN-C-S, um sistema híbrido muito comum no Brasil. Nele, a alimentação da concessionária chega em TN-C (com condutor PEN).
No quadro de entrada da edificação, este condutor é separado em dois barramentos (PE e N) e, a partir dali, a instalação interna segue como TN-S.
Restrições e Riscos: o que a NBR 5410 diz sobre o TN-C?
Na prática, este é o ponto mais crítico do tema. Embora o sistema TN-C seja funcional e econômico, ele possui um risco intrínseco grave: a interrupção do condutor PEN.
Afinal, se o condutor PEN se romper em qualquer ponto da instalação, o caminho de retorno do neutro é perdido. Pior que isso, a tensão da fase pode “retornar” pelos equipamentos, fazendo com que as carcaças de todas as máquinas e tomadas fiquem energizadas na tensão da fase, criando um perigo de choque elétrico fatal.
⚠️ Atenção!
Por causa desse risco, a norma ABNT NBR 5410 impõe restrições muito severas ao seu uso:
- Restrição de bitola:
O sistema TN-C é PROIBIDO em condutores com seção inferior a 10 mm² em cobre ou 16 mm² em alumínio. - Proibição em residências:
Na prática, essa restrição de bitola proíbe o uso do esquema TN-C nos circuitos internos de residências e escritórios, onde as bitolas de tomadas e iluminação são muito menores (1,5mm², 2,5mm², etc.). - Onde é permitido?
Seu uso é geralmente restrito a instalações industriais pesadas ou em colunas de alimentação (prumadas de edifícios) antes do quadro de distribuição individual do consumidor.
A base de todo aterramento: a qualidade dos componentes
Independentemente do esquema escolhido (seja o ponto de aterramento de um TN ou a malha de um TT), a eficácia e a durabilidade de todo o sistema dependem da qualidade da conexão física com a terra.
Reconhecida nacionalmente e internacionalmente por seus produtos, o GRUPO INTELLI é referência quando o assunto é aterramento.
Este reconhecimento, aliás, é o resultado de décadas de foco em qualidade. Desde 1993, o grupo tem recebido consecutivamente o prêmio “PRODUTOS DO ANO” da Revista Eletricidade Moderna na linha de “Hastes e Conectores Para Aterramento“.
Por isso, para garantir a conformidade normativa e a segurança que seu projeto exige, a INTELLI oferece a linha completa de componentes de alta performance, como as Hastes de Aterramento de alta camada e os Condutores Bimetálicos COPPERSTEEL, além de conectores à compressão que garantem a integridade da malha por décadas.
Conheça as linhas do GRUPO INTELLI: eficiência e segurança de alto nível

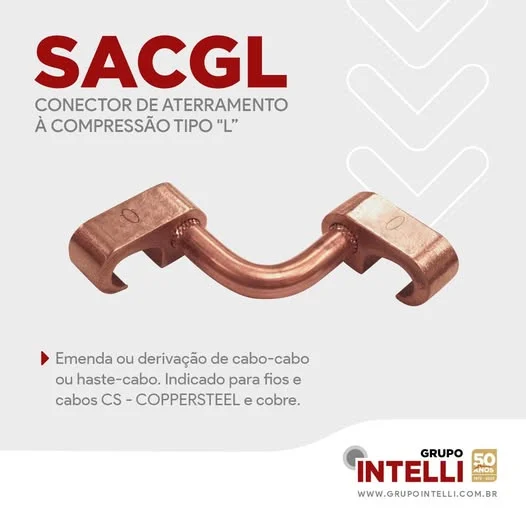

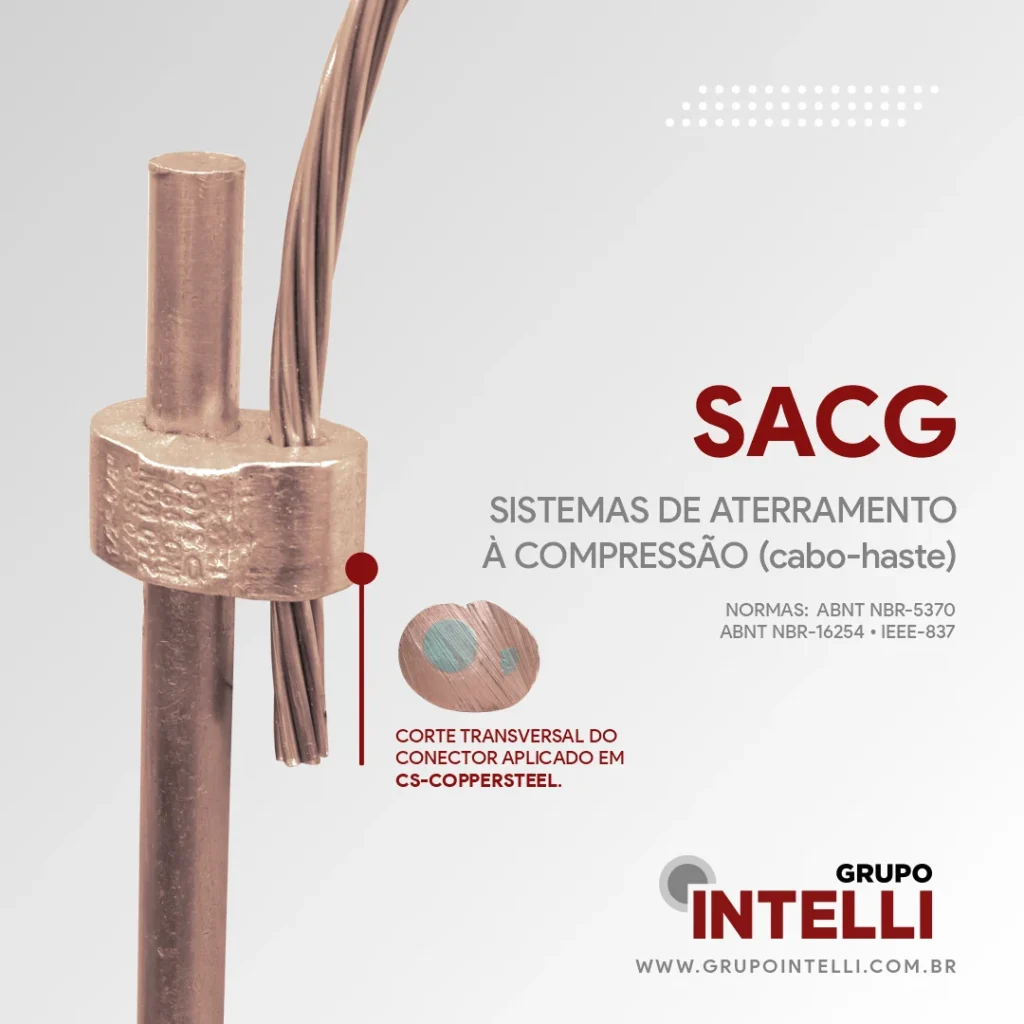

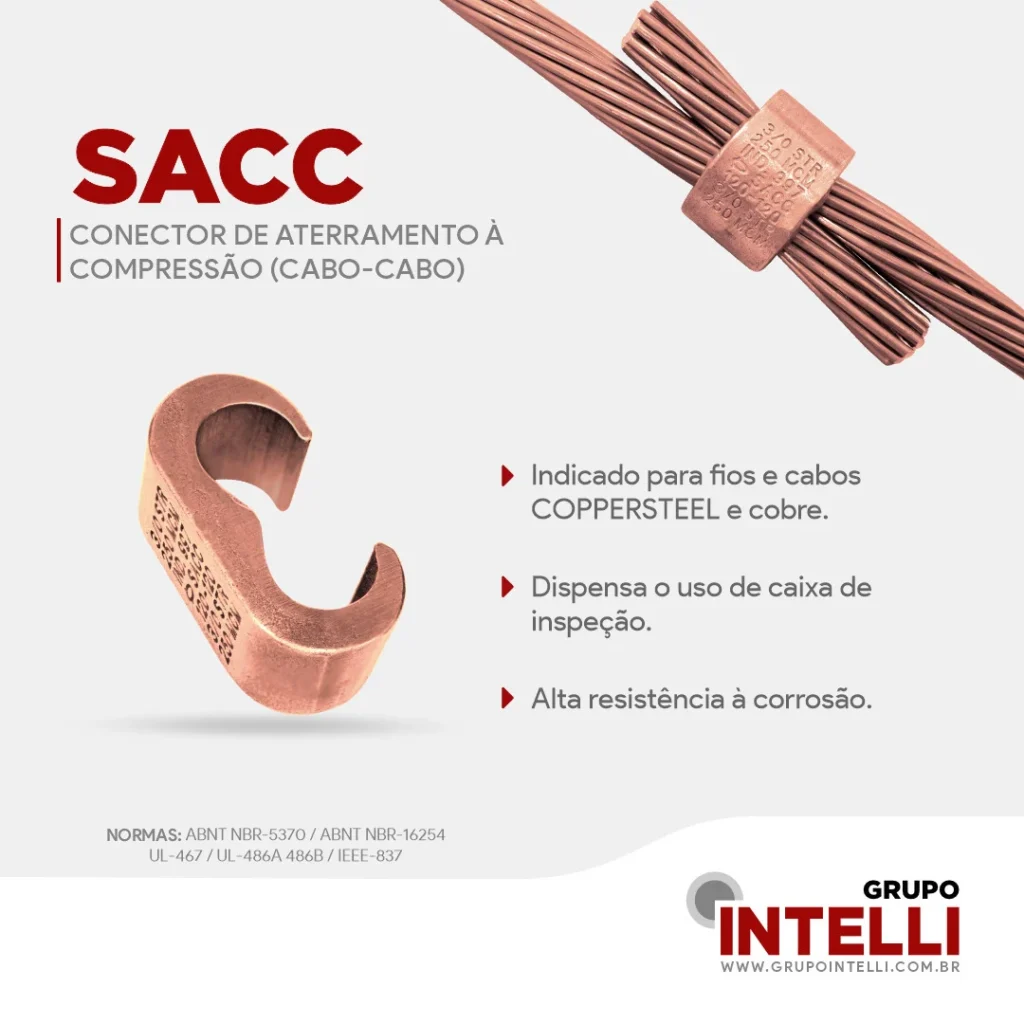

👉 Conector de Aterramento à Compressão INTELLI

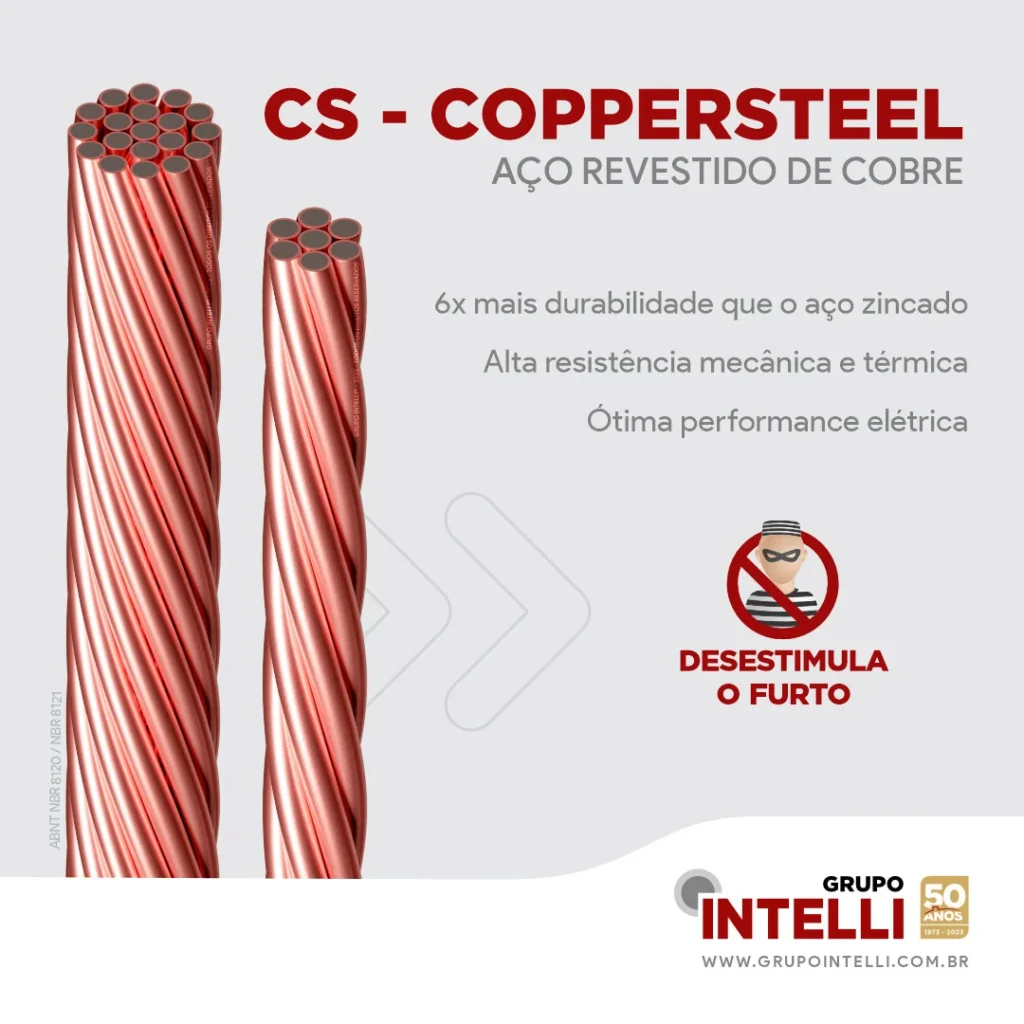

👉 Linha completa CS-COPPERSTEEL (Aço Revestido de Cobre)
👉 Hastes de Aterramento INTELLI
✓ Veja também em nosso canal no YouTube:
👉Conectores e Acessórios para Aterramento do GRUPO INTELLI
Conclusão
Sem dúvidas, o aterramento TN-C é um esquema funcional e econômico, baseado no uso do condutor PEN, mas que exige grande cautela. Nesse sentido, devido aos seus riscos e às restrições claras da NBR 5410, seu uso é hoje muito limitado a aplicações específicas de maior porte.
Para a vasta maioria das instalações modernas, especialmente as residenciais e comerciais, a segurança muito superior do esquema TN-S (com condutores de proteção e neutro separados) o torna a escolha técnica correta e obrigatória.
Portanto, ao projetar qualquer sistema de aterramento, a decisão correta do esquema, combinada com o uso de materiais de alta confiabilidade da INTELLI, é o que garante uma instalação verdadeiramente segura, eficiente e em total conformidade com as normas regulatórias.
