A performance de uma rede elétrica está nos detalhes. Aprender a instalar corretamente o conector CDP é o que separa uma conexão comum de uma conexão de alta performance. Saiba mais neste artigo do GRUPO INTELLI!

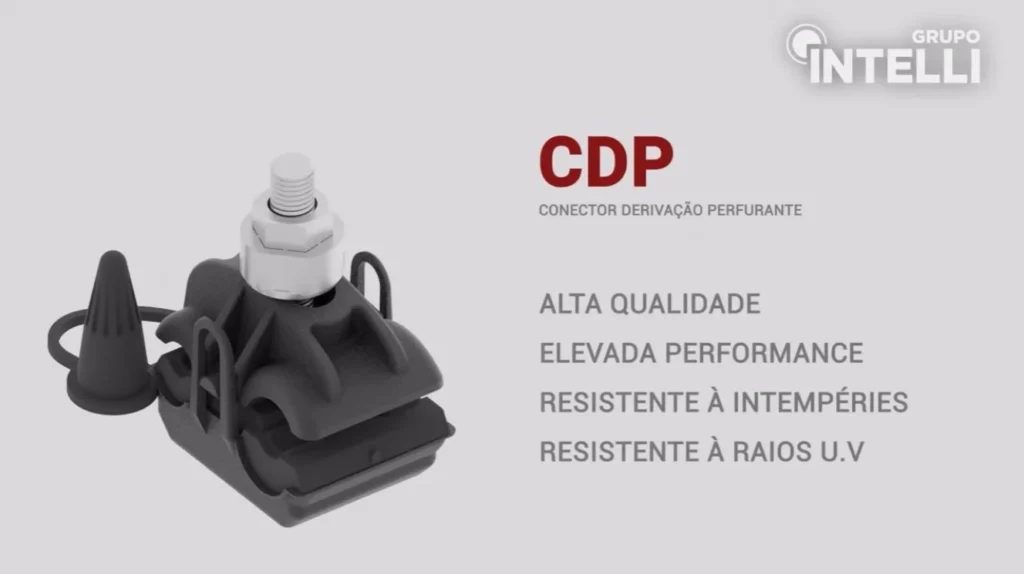

Em todo e qualquer projeto de rede elétrica, a qualidade da conexão é um ponto nevrálgico que define a segurança, durabilidade e eficiência de todo o sistema. Nesse contexto, o conector CDP (Conector de Derivação Perfurante) da INTELLI se estabeleceu como uma solução tecnológica superior, ideal para diferentes estruturas. Contudo, todo o seu potencial só é alcançado quando a aplicação em campo segue as melhores práticas.
Afinal, uma instalação inadequada pode comprometer a estanqueidade, gerar mau contato e, a longo prazo, colocar a integridade da rede em risco. Por outro lado, a aplicação correta não apenas garante a funcionalidade do conector, mas também gera uma cascata de benefícios para o operador, para a concessionária e para o consumidor final.
Por isso, este artigo é um guia prático e direto, focado em dois objetivos claros: (1) evidenciar os benefícios diretos que essa prática traz para as redes elétricas e (2) detalhar o passo a passo da instalação correta do conector CDP.
Quer saber mais? Então continue a leitura e aprimore sua expertise!
Benefícios diretos da aplicação correta do Conector CDP
A escolha de um componente elétrico vai além da sua função básica, pois ela impacta – direta e indiretamente – na eficiência, segurança e nos custos de todo o projeto. Pensando nisso, o conector CDP da INTELLI foi projetado para entregar um valor estratégico claro, oferecendo vantagens que são percebidas desde o momento da instalação até a operação de longo prazo da rede.
Confira quais são seus benefícios:
- Segurança operacional aumentada:
O design isolado e a instalação sem decapagem reduzem a exposição do profissional a condutores energizados. - Agilidade e Redução de custos em campo:
A instalação é até 2 vezes mais rápida que a de conectores convencionais (como o tipo cunha em redes isoladas), diminuindo o tempo de mão de obra e os custos operacionais. - Repetibilidade e Padronização:
A porca-fusível elimina a subjetividade do aperto, garantindo que todas as conexões tenham o mesmo padrão de qualidade e confiabilidade, mitigando erros humanos. - Longevidade da rede elétrica:
Uma conexão estanque e protegida contra corrosão evita pontos quentes e falhas, aumentando a vida útil da rede e reduzindo a necessidade de manutenções corretivas. - Versatilidade de conexão:
As lâminas em cobre estanhado permitem conexões bimetálicas (Alumínio-Alumínio, Alumínio-Cobre, Cobre-Cobre) com total segurança, conferindo flexibilidade aos projetos. - Confiabilidade aprovada:
Os conectores CDP da INTELLI são homologados nas principais concessionárias de energia do Brasil, garantindo o compliance do seu projeto com as normas mais exigentes do mercado.

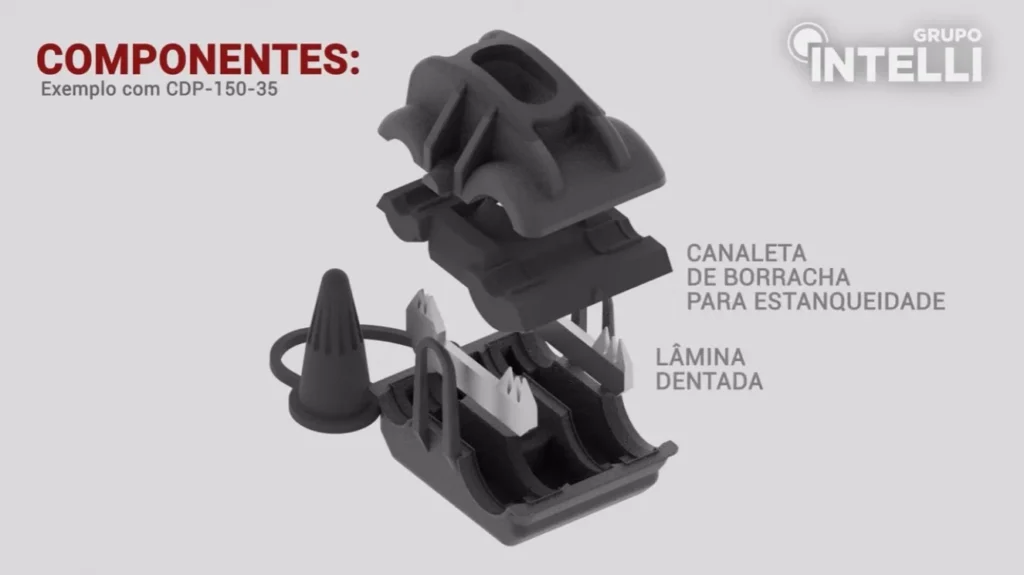

Veja um exemplo com o CDP-150-35:
Por que a instalação correta do conector CDP é fundamental?
O conector CDP foi projetado para otimizar o trabalho em campo. Desse modo, sua tecnologia de perfuração elimina a necessidade de decapar o cabo, enquanto a porca-fusível garante que o torque de aperto seja sempre o ideal.
No entanto, esses mecanismos de precisão dependem de um manuseio correto. Por isso, a instalação adequada assegura três pilares fundamentais:
- Conexão elétrica ideal:
Garante que as lâminas de cobre estanhado perfurem a isolação na profundidade exata para um contato elétrico robusto e de baixa resistência. - Estanqueidade absoluta:
Assegura que as borrachas elastoméricas e a graxa de silicone vedem completamente a conexão, protegendo-a contra umidade, poeira e corrosão (Índice de Proteção IP65 / IP68, dependendo do modelo). - Segurança do operador:
Seguir o procedimento correto, utilizando as ferramentas adequadas e os EPIs, tem o objetivo de mitigar riscos durante a instalação em redes de baixa tensão.
✓ Conheça o Clube do Eletricista, do GRUPO INTELLI
O Guia (Passo a Passo) para a instalação do Conector CDP INTELLI
Para garantir todos os benefícios do produto, siga este passo a passo detalhado, baseado nas recomendações técnicas dos grandes especialistas da INTELLI.
⚠️ Atenção:
a) Utilize sempre os EPIs
Antes de começar, utilize sempre os Equipamentos de Proteção Individual (EPIs) adequados, como luvas isolantes e óculos de proteção. Além disso, a instalação em rede energizada deve ser realizada sem carga e apenas por profissionais qualificados.
b) Use a Ferramenta Correta:
Utilize exclusivamente chave estrela ou soquete (geralmente de 13 mm).
O uso de chave fixa é proibido, pois pode causar o rompimento prematuro da porca-fusível.
Passo a passo
- Verifique a compatibilidade:
Confirme se o modelo do conector CDP é compatível com as bitolas e os tipos de condutores (principal e derivação) do seu projeto, como condutores de alumínio com isolação 0,6/1kV e/ou condutores de cobre com isolação 450/750V, e sem cobertura. Para condutores nus e para cabos flexíveis (cobre), existem tipos específicos que são mais adequados para cada caso. - Prepare os condutores:

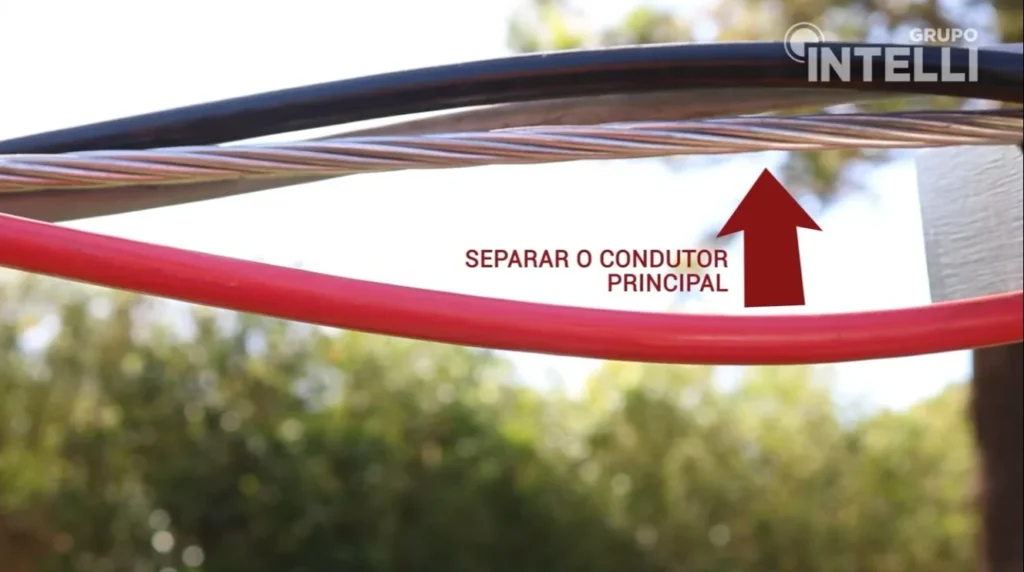

Separe os cabos a serem conectados. Não é necessário decapá-los. Apenas certifique-se de que estejam limpos. Para limpeza, pode ser utilizado um pedaço de pano limpo.
- Posicione os cabos no conector:
Abra o conector girando a porca-fusível e posicione o cabo principal. Em seguida, acomode o condutor derivação na canaleta correspondente, deixando, em uma das laterais, aproximadamente 4 cm de ponta livre para o encaixe posterior do capuz de vedação. Também certifique se os cabos foram acomodados de forma mais paralela possível entre si, e que o conector esteja mais perpendicular possível em relação aos cabos. - Realize o pré-aperto manual:
Após checar que os condutores estão devidamente acomodados (e em paralelo entre si), realize um pré-aperto manual da porca-fusível até que o conjunto esteja firme. - Encaixe o capuz na ponta do condutor derivação:
Para modelos menores, o capuz é integrado à borracha de estanqueidade do conector. Logo, para estes casos, basta realizar a acomodação do condutor derivação, de modo que haja o devido encaixe em seu capuz. - Aplique o torque de forma correta:
Com uma das mãos, segure firme o conjunto pela parte inferior e com a outra, aplique o torque indicado para a instalação do produto.
Obs 1: Mantenha os condutores posicionados corretamente em suas canaletas.
Obs 2: Mantenha a chave sempre alinhada em um ângulo reto ou de 90° (perpendicular) em relação ao conjunto. Afinal, um ângulo incorreto pode fazer com que a porca fusível se rompa antes de atingir o valor de torque necessário, assim comprometendo a conexão.
Obs 3: Aplicar o torque com velocidade uniforme, e de preferência, com movimentos repetitivos de ¼ de volta. A precisão do torque aplicado depende, além da velocidade, também do ângulo de aplicação da chave de aperto, de modo que a leitura errada da porca-fusível resulta em quebra prematura (torque menor que o especificado → mau contato, e torque superior ao especificado → dano no condutor). - Finalize o aperto:
Aperte a porca de forma contínua e firme até que a parte superior da porca-fusível se rompa. Esse rompimento é a confirmação sonora e mecânica de que o torque ideal foi atingido e a conexão está perfeita. - Rompimento da porca = Fim da instalação:
Com o rompimento da porca, a instalação está finalizada. Dessa forma, a conexão está segura, isolada e pronta para operar com máxima eficiência.
Ainda tem dúvidas?
Então assista ao vídeo explicativo em nosso canal no YouTube:
Clique aqui
Respostas Rápidas para o Profissional em Campo
- Posso reutilizar um conector CDP?
Não. Uma vez que a porca-fusível se rompe, o conector não pode ser removido e reinstalado com a mesma garantia de torque e segurança. - Qual ferramenta devo usar para instalar o conector CDP?
Recomenda-se o uso de chave estrela ou soquete. Nunca utilize chave fixa, pois ela pode danificar a porca-fusível ou rompê-la antes do torque ideal. Também não é recomendada a utilização de parafusadeiras e chaves de impacto, já que elas alteram a leitura de torque final. - O conector CDP pode ser instalado na chuva?
Trabalho em instalações elétricas sob chuva nunca é recomendado, para garantia da segurança do instalador. No entanto, o CDP pode ser instalado em ambiente exposto, sujeito a chuvas e intempéries, desde que o instalador não esteja operando na chuva, no momento da instalação.
Note-se que os modelos CDP possuem um índice de proteção (IP) que garante a estanqueidade contra jatos d’água. Ademais, a vedação é comprovada em testes de laboratório sob tensão elétrica (6kV) com o conector submerso, seguindo a norma de referência NF C33-020. - Existe um modelo de CDP para cada aplicação (rede nua, flexível, subterrânea) ?
Sim. A linha INTELLI é completa e possui modelos específicos como o CDPN (para redes nuas), CDPF (para cabos flexíveis) e CDPS (para redes subterrâneas com proteção IP68). Logo, usar o modelo correto é parte fundamental da instalação.
✓ Veja aqui todas as PERGUNTAS FREQUENTES sobre o CDP
⚠️ Tenha CUIDADO!
Conectores perfurantes com lâminas de aço podem trazer prejuízos aos usuários
>> Assista ao vídeo explicativo em nosso canal no YouTube
Clique aqui
Certificações e Selos do GRUPO INTELLI: nosso compromisso com a Excelência
A qualidade dos nossos produtos é comprovada por certificações que atestam a conformidade com padrões globais de gestão, segurança e sustentabilidade. Veja abaixo quais são eles:
Certificações
- ISO 9001:2015 – Gestão da Qualidade
- ISO 14001:2015 – Gestão Ambiental
- ISO 45001:2018 – Gestão de Segurança e Saúde Ocupacional (concedido pela FQC Brasil, em 2025)
- Certificação UL – Certificado de Segurança e Qualidade
- Certificação CSA – Certificado de Qualidade e Segurança
- Rótulo Ecológico da ABNT – Selo de Compromisso Ambiental
Prêmios e Selos Sociais
Além da excelência técnica, o GRUPO INTELLI se orgulha de sua atuação responsável, reconhecida tanto pelo setor elétrico quanto pela comunidade.
- Prêmio Fornecedores da CEMIG;
- Prêmio Fornecedor destaque em Materiais e Serviços da COPEL;
- Prêmio de Melhor Fornecedor de 2024 do Grupo Energisa;
- Selo “Empresa Cidadã” pela Rotary Foundation;
- Selo “Amigos da Doação de Sangue Hemocentro, de Ribeirão Preto/SP”.
✓ Leia também no blog:
CS-COPPERSTEEL®: a inovação bimetálica do GRUPO INTELLI para aterramento e SPDA
Conclusão: parceria entre tecnologia de ponta e execução especializada
Sem dúvida, o conector CDP da INTELLI é, por si só, uma prova do compromisso da marca com a inovação e a segurança no setor elétrico. No entanto, seu verdadeiro valor se manifesta quando a tecnologia embarcada no produto é combinada com a expertise e o cuidado do profissional em campo.
Nesse sentido, dominar sua correta instalação, para além de um mero procedimento técnico, representa um diferencial competitivo que se traduz em redes mais seguras, confiáveis e duradouras, otimizando recursos e garantindo a satisfação de todos os envolvidos.
