Um sistema de aterramento só é tão forte quanto seu ponto de conexão. Entenda por que a escolha do conector de aterramento certo é a decisão mais crítica para a segurança e vida útil do seu projeto. Saiba mais neste artigo do GRUPO INTELLI!
Em qualquer projeto elétrico, seja ele residencial ou industrial, a segurança é, sem dúvidas, a diretriz fundamental. Nesse sentido, o sistema de aterramento se destaca como o principal mecanismo de proteção, sendo o responsável direto por salvar vidas ao prevenir choques e proteger equipamentos valiosos contra falhas e surtos na rede.
Contudo, a eficácia e, principalmente, a durabilidade deste sistema de proteção dependem diretamente da qualidade de suas conexões. Afinal, você pode ter a melhor haste e o melhor cabo condutor, mas se a união entre eles falhar, todo o sistema de aterramento estará comprometido.
É aqui, então, que entra o conector de aterramento, o componente vital que garante essa união. Porém, com diferentes métodos de conexão disponíveis no mercado, escolher o tipo errado pode criar um ponto de falha que se revelará com o tempo, através da corrosão ou do afrouxamento.Portanto, este é um guia completo para explicar a você o que é um conector de aterramento e quais seus principais tipos, além de apresentar a linha de soluções de alta performance à compressão do GRUPO INTELLI, projetada para instalações definitivas e de máxima confiabilidade.
Quer entender mais a respeito? Então continue a leitura!
O que é Conector de Aterramento?

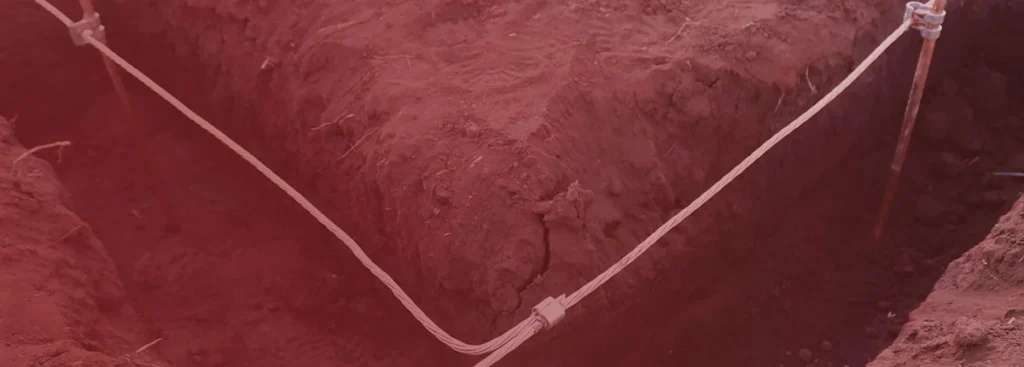

Um conector de aterramento é um dispositivo metálico projetado especificamente para unir elétrica e mecanicamente os diferentes componentes de um sistema de aterramento (também conhecido como “malha de aterramento“).
Sua função principal vai além de simplesmente “juntar fios”. Ele deve garantir:
- A conexão segura entre o(s) condutor(es) de aterramento (cabos) e a(s) haste(s) cravadas no solo.
- A união de condutores entre si, seja para criar emendas (continuidade) ou derivações (formar a malha).
- Um caminho de baixíssima resistência elétrica e alta condutividade para que as correntes de fuga ou de raios sejam dissipadas para a terra com total eficiência.
- A integridade dessa conexão por décadas, mesmo sob as condições mais adversas, como enterrado diretamente no solo, em concreto, sujeito à umidade e agentes químicos.
Tipos de Conectores de Aterramento: Compressão vs. Aperto Mecânico
Embora existam soluções como a solda exotérmica (usada em projetos de grande porte), a escolha mais comum no dia a dia do profissional se resume a dois métodos principais de conexão:
1) o aperto mecânico;
2) a compressão.
1. Conectores de Aperto Mecânico (Ex: Tipo Grampo ou Parafuso)
- Como funciona:
Utiliza a força de parafusos (geralmente de aço) para pressionar e prender mecanicamente o condutor contra a haste ou contra outro condutor. - Vantagens:
Instalação muito simples e rápida, que exige apenas chaves comuns. - Desvantagens:
Representa um risco a longo prazo. Isso porque está sujeito a afrouxamento devido à vibração do solo e à ciclagem térmica (expansão e contração dos metais). Além disso, os parafusos de aço são um ponto de alta corrosão, o que os torna inadequados para enterro direto no solo.
2. Conectores de Aterramento à Compressão
- Como funciona:
Utiliza uma ferramenta de compressão (manual ou hidráulica) que aplica alta pressão para deformar permanentemente o conector (feito de liga de cobre) e o condutor. Esse processo os funde a frio em uma conexão sólida, homogênea e inseparável. - Vantagens:
- Conexão Permanente:
É uma união irreversível que não afrouxa com vibração ou variações de temperatura. - Baixíssima Resistência:
A compressão maciça elimina espaços vazios, garantindo uma condutividade elétrica muito superior à do aperto mecânico. - Aprovado para Enterro:
Feitos inteiramente de ligas de cobre de alta condutividade, como os da INTELLI, são projetados para serem enterrados diretamente no solo ou em concreto, resistindo totalmente à corrosão. - Conformidade Normativa:
É o método de escolha para quem busca atender às rigorosas normas de desempenho de engenharia, como a IEEE-837 e a UL-467.
- Conexão Permanente:
✓ Conheça o Clube do Eletricista, do GRUPO INTELLI
Soluções INTELLI: a Linha Completa de Conectores à Compressão

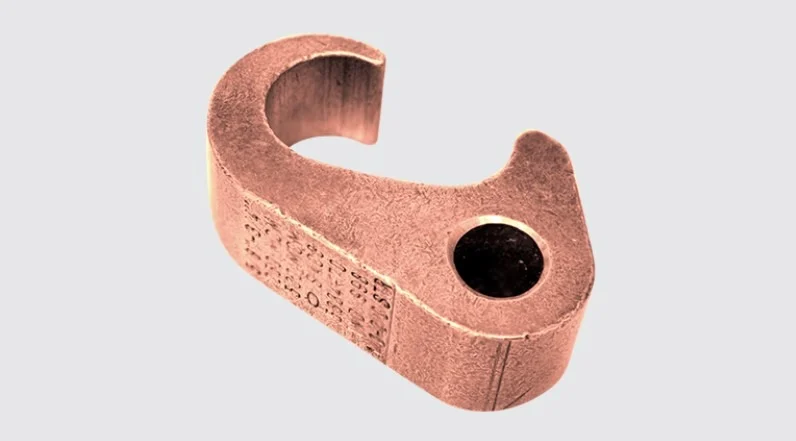

Para quem busca a confiabilidade e a segurança do método de compressão, o GRUPO INTELLI oferece um portfólio completo de soluções. Nossos conectores são fabricados em liga de cobre de alta condutividade e são fornecidos com o composto antióxido INTELTROX-Cu, que limpa a área de contato e impede a oxidação futura, garantindo uma conexão perfeita. Veja abaixo quais são as opções:1. SACG – Conector à Compressão (Cabo-Haste tipo “G”)
- Finalidade:
É a principal conexão do sistema, projetada para unir o cabo condutor (fios CS – COPPERSTEEL ou cobre) à haste de aterramento. - Aplicação:
Indispensável na descida do aterramento residencial, predial, industrial ou em subestações. Proporciona conexão robusta entre o subsistema de descida e a haste de aterramento, ou conexões entre os eletrodos horizontais (cabos enterrados) e os eletrodos verticais (hastes verticalmente encravadas no solo).

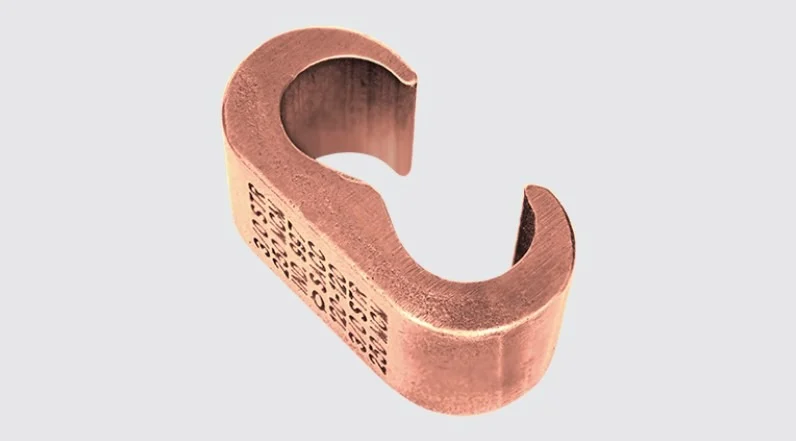

2. SACC – Conector à Compressão (Cabo-Cabo tipo “C”)
- Finalidade:
Permite emendas ou derivações (conexões tipo “T”, conexões cruzadas em “X”, entre outros tipos) entre cabos. - Aplicação:
É o conector ideal para a construção da malha de aterramento, permitindo que um cabo principal (passante ou não) se conecte a um cabo de derivação.

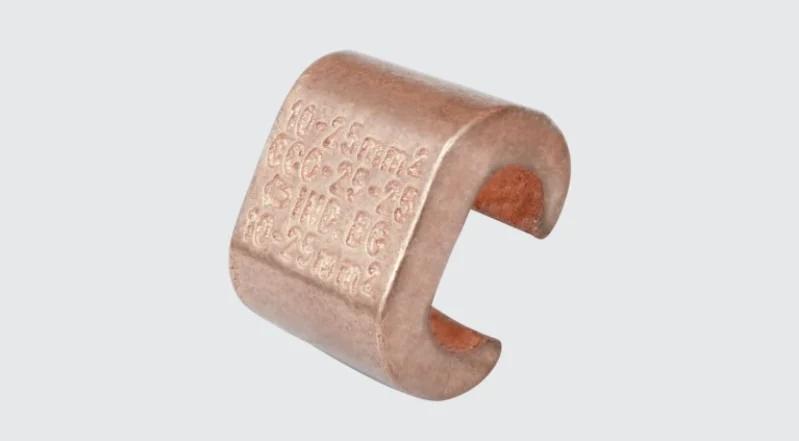

3. CCO – Conector à Compressão (Cabo-Cabo)
- Finalidade:
Emenda ou derivação reta de cabo-cabo, para cabos com bitolas até 50mm². - Aplicação:
Perfeito para unir duas pontas de cabo de forma linear, garantindo a continuidade elétrica do condutor dentro da malha de aterramento.

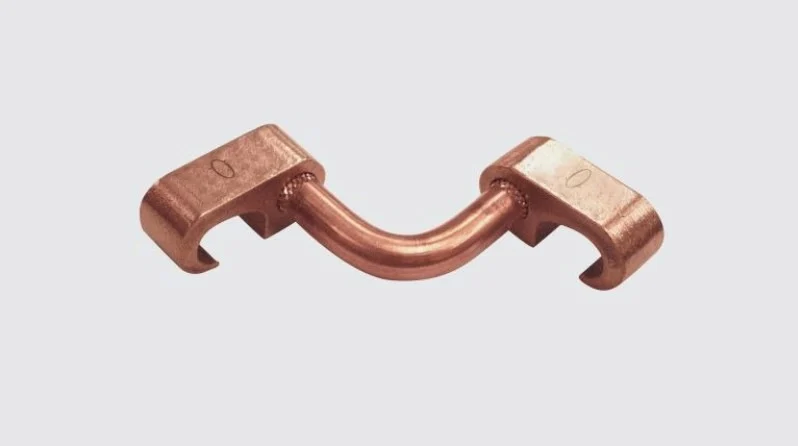

4. SACGL – Conector à Compressão tipo “L”
- Finalidade:
Uma conexão versátil que cria um ângulo de 90 graus, podendo ser usada em configurações cabo-cabo ou haste-cabo. - Aplicação:
Solução robusta para conexões de canto em malhas de aterramento, bem como conexões em “T” ou “X”, ou para configurações específicas de ligação do cabo à haste.
>> Conheça toda a linha de Conectores de Aterramento da INTELLI
Perguntas frequentes sobre o Conector de Aterramento (FAQ)
1) Posso enterrar qualquer conector de aterramento?
Não. Conectores de aperto mecânico (com parafuso de aço) não são feitos para enterro direto, pois o parafuso irá corroer e falhar. Apenas conectores irreversíveis fabricados inteiramente em ligas de cobre, como a linha de compressão da INTELLI (SACG, SACC, etc.), ou soluções de solda exotérmica, são aprovados para essa aplicação. As conexões por aperto podem ser instaladas em solo, porém dentro de caixas de inspeção, para permitir acesso das manutenções futuras.
2) O que é o composto antióxido INTELTROX-Cu?
É um composto especial fornecido com os conectores INTELLI, que evita criação de óxidos prejudiciais na superfície do cobre – após instalação – e preenche quaisquer espaços vazios, impedindo a entrada de ar ou umidade, assim garantindo a conexão mais limpa e de menor resistência elétrica possível.
3) Conector à compressão é o mesmo que solda exotérmica?
Não. A solda exotérmica cria uma fusão molecular através de uma reação química com calor intenso. A compressão cria uma fusão a frio, através de altíssima pressão mecânica. O método de compressão da INTELLI é muito mais rápido, limpo, seguro (não exige licenças de trabalho a quente) e atinge níveis de performance e confiabilidade normalizados (UL-467, IEEE-837).
✓ Leia também no blog:
CDP INTELLI: conector de derivação perfurante para redes isoladas
Conclusão
A escolha do conector de aterramento é uma decisão de engenharia que define a vida útil e a verdadeira segurança de todo o sistema.
Enquanto conectores de aperto mecânico podem parecer uma solução mais fácil e rápida na instalação, eles representam um ponto de necessidade de manutenção futura, suscetível à corrosão e ao afrouxamento.
Por outro lado, a conexão à compressão é uma solução de engenharia definitiva, projetada para durar tanto quanto a própria instalação.
Logo, ao optar pela linha de conectores à compressão da INTELLI (SACG, SACC, CCO, SACGL), você está escolhendo um sistema profissional, permanente e em total conformidade com as mais altas normas de engenharia (IEEE-837, UL-467, NBR-5370), garantindo que seu sistema de aterramento funcione perfeitamente quando você mais precisar.
