A haste de aterramento é o coração de qualquer sistema de proteção elétrica. Seja em uma residência, uma indústria ou em um complexo SPDA (Sistema de Proteção contra Descargas Atmosféricas), ela é a componente-chave que garante o contato físico e seguro com a terra, dissipando correntes de fuga ou descargas atmosféricas.
No entanto, o mercado oferece uma vasta gama de opções, com diferentes comprimentos, diâmetros e, o mais importante, diferentes tipos de camadas de cobre. Isso gera a dúvida mais comum entre os profissionais: “Qual haste de aterramento usar para garantir a segurança e a durabilidade do meu projeto?“.
O GRUPO INTELLI, como um dos maiores e mais completos fabricantes do mundo, oferece todas as soluções — desde as hastes de alta performance (Alta Camada) até as de aplicação geral (Baixa Camada). Por isso, temos a expertise e a experiência necessárias para orientar a melhor escolha técnica para cada cenário, focando apenas na necessidade do seu projeto.Este artigo, afinal, é um guia técnico e direto para ajudar engenheiros, projetistas e eletricistas a tomarem a decisão correta, sempre com foco em segurança e custo-benefício.
Continue a leitura para aprender mais e resolver suas dúvidas!
Qual haste de aterramento usar?
Certamente, essa é uma das dúvidas mais comuns entre profissionais da área. Contudo, a resposta depende diretamente da aplicação, da durabilidade esperada e das normas técnicas exigidas pelo projeto.
Para definir a haste correta, o primeiro e mais importante critério a ser analisado é o tipo de revestimento de cobre, pois ele é o que define a performance de todo o sistema.
O fator decisivo: camada de cobre Alta (IH) vs. Baixa (IHBC)
A principal diferença entre as hastes de aterramento é, sobretudo, a espessura da camada de cobre que reveste o núcleo de aço. Esse fator impacta diretamente dois pontos críticos:
1) a vida útil (resistência à corrosão);
2) a conformidade normativa.
Haste de Baixa Camada (IHBC / IHPBC da INTELLI)
- O que é?
Essa é uma haste com núcleo de aço-carbono revestido por uma camada de cobre eletrolítico de 10 a 20 mícrons (µm), aplicada através do processo de eletrodeposição. - Quando usar?
Esta é a solução de melhor custo-benefício para aplicações gerais e temporárias. Nesse sentido, ela é ideal para canteiros de obra, aterramentos provisórios ou instalações residenciais e prediais em solos não agressivos, onde as normas específicas do projeto não exigem a camada de 254 mícrons.
Haste de Alta Camada (IH / IHP da INTELLI)
- O que é?
É a haste de alta performance, com núcleo de aço revestido por uma camada de cobre de 254 mícrons (µm) no mínimo. - Quando usar?
Esta é a solução exigida por normas rigorosas como a ABNT NBR 13571 e a UL-467.
Logo, é a escolha obrigatória para:- Projetos que exigem longa vida útil (instalações permanentes).
- Solos quimicamente agressivos (com alta acidez, salinidade, etc.).
- Aplicações de alta confiabilidade, como Subestações (NBR 15751), SPDA (NBR 5419) e redes de telecomunicações.
Qual o tamanho ideal da haste de aterramento? (Comprimento)
Muitos profissionais se perguntam qual o tamanho ideal da haste. A resposta é a seguinte: o comprimento é o fator que mais influencia o valor da resistência elétrica (Ohms).
O objetivo não é usar um tamanho “padrão”, mas sim atingir camadas de solo mais profundas, que geralmente são mais úmidas e, portanto, melhores condutoras. O tamanho mais utilizado no mercado é o de 2,40 metros.
Para otimizar essa escolha, a linha INTELLI oferece duas opções:
- Haste Padrão (IH / IHBC):
Usada na maioria das instalações onde os 2,40m ou 3,00m de comprimento são suficientes para atingir um solo com boa condutividade e obter um valor de resistência baixo no terrômetro. - Haste Prolongável (IHP / IHPBC):
Esta é a solução “resolve-problema” para solos difíceis, como os muito secos ou rochosos. Isso porque elas possuem roscas nas extremidades que permitem conectar uma haste na outra, através de uma luva de emenda, alcançando grandes profundidades (5, 10, 15 metros) até que o valor de resistência desejado seja alcançado, sem a necessidade de escavações complexas.
Qual diâmetro de Haste devo usar? (Robustez Mecânica)
Aqui, esclarecemos um mito comum: o diâmetro (bitola) da haste tem pouquíssima influência no valor final da resistência elétrica.
Afinal, a verdadeira função do diâmetro (ex: 1/2″, 5/8″, 3/4″) é garantir a resistência mecânica da haste. Uma haste mais grossa, como a de 5/8″ (14,3mm), é simplesmente mais robusta. Desse modo, ela resiste melhor ao impacto da cravação, especialmente com marteletes elétricos em solos compactados ou duros, sem entortar ou danificar a ponta.
Por esse motivo, o diâmetro de 5/8″ é o mais especificado por concessionárias de energia e em projetos de SPDA, pois oferece o equilíbrio ideal entre robustez e custo.

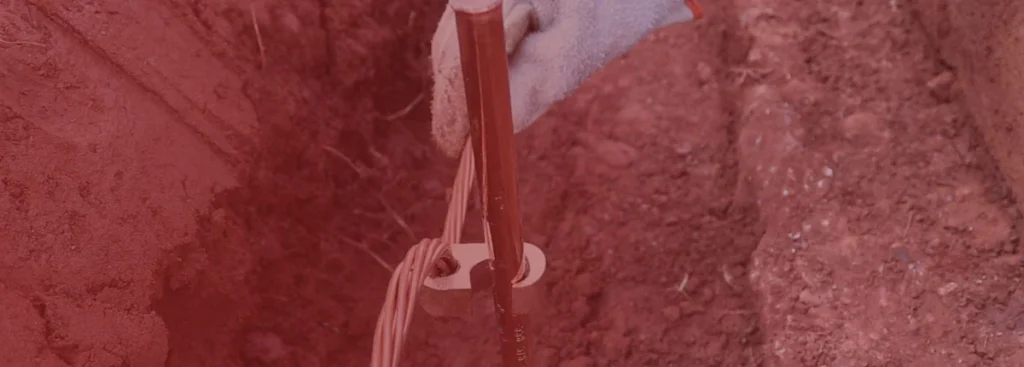

Como instalar haste de aterramento? (Resumo das Boas Práticas)
⚠️ Atenção:
A instalação de um sistema de aterramento deve ser sempre executada por um profissional qualificado, que seguirá as normas de segurança e utilizará os EPIs adequados.
As boas práticas de instalação podem ser resumidas em:
- Planejamento:
Escolher um local que facilite a cravação (solo úmido, livre de tubulações de gás ou água) e que permita a instalação de uma caixa de inspeção para futuras medições. - Cravação:
A haste deve ser cravada verticalmente no solo. Se, após a medição, a resistência estiver alta, a solução é aprofundar (com hastes prolongáveis IHP / IHPBC) ou adicionar mais hastes (respeitando o espaçamento mínimo, que deve ser igual ao comprimento da haste). - Conexão:
Utilizar um conector INTELLI apropriado (seja de compressão ou grampo) para garantir a união perfeita entre o condutor (Cobre Nu ou COPPERSTEEL) e a haste. - Inspeção e Medição:
Instalar a caixa de inspeção para proteger a conexão. Portanto, o trabalho só termina após a medição com um terrômetro, validando que o valor de resistência (em Ohms) atende ao exigido pelo projeto.
O Portfólio Completo da INTELLI: escolha a Haste certa para CADA projeto
O GRUPO INTELLI se orgulha de ser um parceiro técnico completo, oferecendo um dos portfólios mais abrangentes do mercado para que o profissional possa fazer a escolha correta, sem restrições. Entenda abaixo quais são as possibilidades.
Para aplicações de Alta Performance e Conformidade Normativa
• NBR 13571
• NBR 5419
- IH (Haste Alta Camada):
A solução definitiva para durabilidade máxima, solos agressivos e conformidade total com as normas (254 mícrons). - IHP (Haste Prolongável Alta Camada):
A solução premium que une a conformidade total à capacidade de atingir grandes profundidades em solos difíceis.
Para Aplicações Gerais e Otimização de Custo-Benefício:
- IHBC (Haste Baixa Camada):
A escolha inteligente para aterramentos temporários (canteiros de obra) ou instalações residenciais/prediais em solos não agressivos. - IHPBC (Haste Prolongável Baixa Camada):
A opção de custo otimizado para atingir maiores profundidades, quando a norma de 254µm não é uma exigência do projeto.
✓ Leia também no blog:
CS-COPPERSTEEL®:
a inovação bimetálica do GRUPO INTELLI para aterramento e SPDA

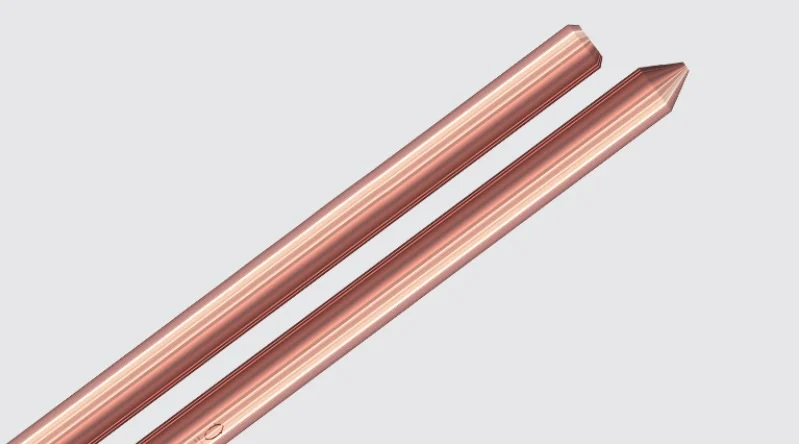

1) IH – Haste de Aterramento (Alta Camada)
Características: Retilíneas, constituídas de núcleo sólido de aço carbono, revestida por camada uniforme de cobre eletrolítico (254 mícrons).
Aplicação: Sistemas de aterramento em geral (sistemas de geração, transmissão e distribuição de energia elétrica), malhas de aterramento, aterramentos residenciais, prediais e industriais, aterramentos de subestações e redes de telecomunicações.
Material: Núcleo em aço-carbono (SAE 1010/1020) com revestimento de cobre eletrolítico de pureza mínima de 99,9% sem traços de zinco.
NORMAS: ABNT NBR-13571 / UL-467
NORMAS DE UTILIZAÇÃO:
NBR 5419: Proteção contra descargas atmosféricas.
NBR 16254-1: Materiais para sistemas de aterramento.
NBR 15751: Sistemas de aterramento para subestações.
NBR 16527: Aterramento para sistemas de distribuição.

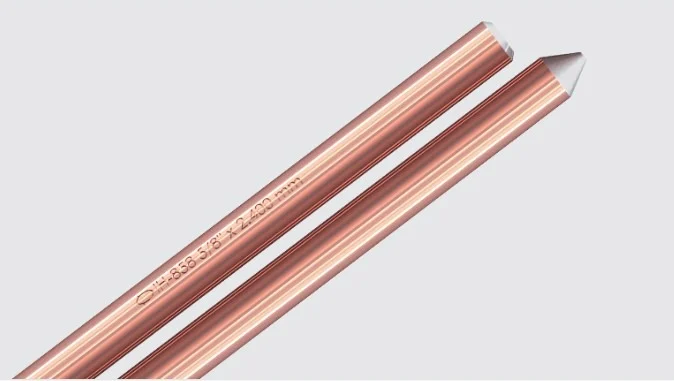

2) IHBC – Haste de Aterramento (Baixa Camada)
Características: Retilíneas, constituídas de núcleo sólido de aço carbono, revestida por camada uniforme de cobre eletrolítico (10 a 20 mícrons) através do processo de eletrodeposição anódica, que garante união inseparável e homogênea dos metais.
Aplicação: Sistemas de aterramento em geral (sistemas de geração, transmissão e distribuição de energia elétrica), malhas de aterramento, aterramentos residenciais, prediais e industriais, aterramentos de subestações e redes de telecomunicações.
Material: Núcleo em aço-carbono (SAE 1010/1020) com revestimento de cobre eletrolítico de pureza mínima de 99,9% sem traços de zinco.

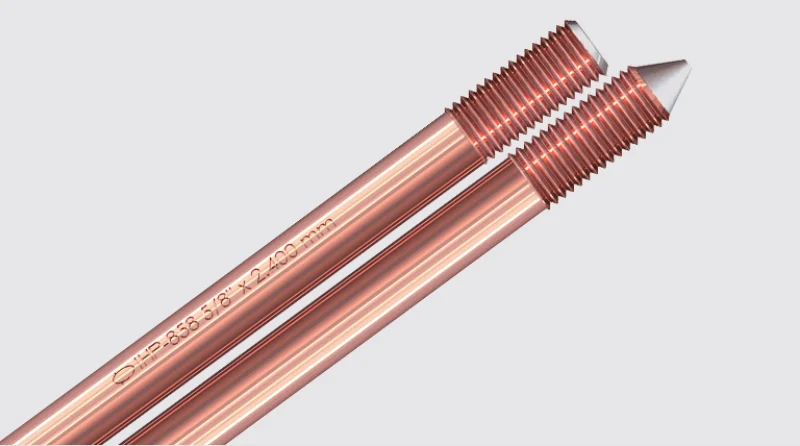

3) IHP – Haste de Aterramento Prolongável (Alta Camada)
Características: Retilíneas, constituídas de núcleo sólido de aço carbono, revestida por camada uniforme de cobre eletrolítico (254 mícrons) e com roscas conformadas nas duas extremidades.
Aplicação: Sistemas de aterramento em geral (sistemas de geração, transmissão e distribuição de energia elétrica), malhas de aterramento, aterramentos residenciais, prediais e industriais, aterramentos de subestações e redes de telecomunicações.
Material: Núcleo em aço-carbono (SAE 1010/1020) com revestimento de cobre eletrolítico de pureza mínima de 99,9% sem traços de zinco.
Haste Prolongável IHP – Roscas 5/8” UNC, 3/4” UNC e 1” UNC.
NORMAS: ABNT NBR-13571 / UL-467
NORMAS DE UTILIZAÇÃO:
NBR 5419: Proteção contra descargas atmosféricas.
NBR 16254-1: Materiais para sistemas de aterramento.
NBR 15751: Sistemas de aterramento para subestações.
NBR 16527: Aterramento para sistemas de distribuição.

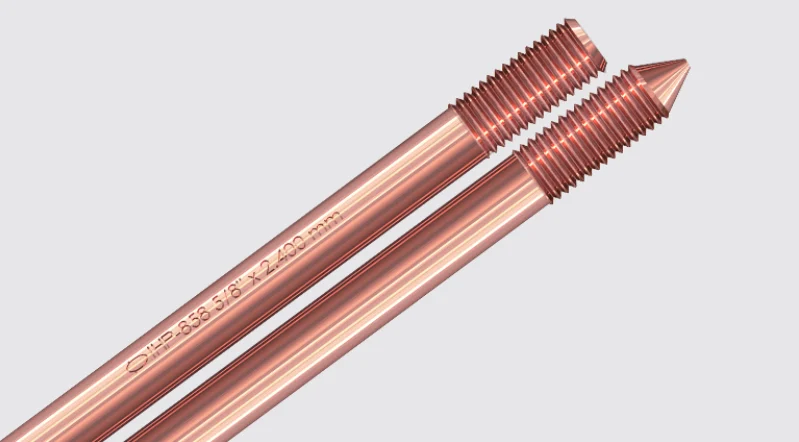

4) IHPBC – Haste de Aterramento Prolongável (Baixa Camada)
Características: Retilíneas, constituídas de núcleo sólido de aço carbono, revestida por camada uniforme de cobre eletrolítico (10 a 20 mícrons) através do processo de eletrodeposição anódica, que garante união inseparável e homogênea dos metais. Roscas conformadas nas duas extremidades.
Aplicação: Sistemas de aterramento em geral (sistemas de geração, transmissão e distribuição de energia elétrica), malhas de aterramento, aterramentos residenciais, prediais e industriais, aterramentos de subestações e redes de telecomunicações.
Material: Núcleo em aço-carbono (SAE 1010/1020) com revestimento de cobre eletrolítico de pureza mínima de 99,9% sem traços de zinco.
Haste Prolongável IHP – Roscas 5/8” UNC, 3/4” UNC e 1” UNC.
✓ Conheça o Clube do Eletricista, do GRUPO INTELLI
Perguntas frequentes sobre a haste de aterramento (FAQ)
• Qual o tamanho padrão de haste de aterramento?
O mais comum para instalações residenciais e SPDA no Brasil é o de 2,40 metros de comprimento, com diâmetro de 5/8″.
• Quando DEVO usar haste de alta camada (IH)?
Ela é obrigatória em projetos que exigem conformidade com a NBR 13571 (254µm), como em SPDA (NBR 5419) e subestações (NBR 15751), ou em qualquer instalação permanente onde a durabilidade e a resistência à corrosão são críticas.
• Quando POSSO usar a haste de baixa camada (IHBC)?
É uma opção de ótimo custo-benefício para aterramentos provisórios ou instalações gerais em solos de baixa agressividade, onde as normas de aplicação específicas não exigem a camada de 254µm.
• Quantas hastes preciso usar?
A quantidade exata é definida pela medição do terrômetro. Dessa forma, o objetivo é adicionar hastes (respeitando o espaçamento) até que o valor de resistência de aterramento (em Ohms) atinja o nível de segurança exigido pelo seu projeto (ex: abaixo de 10 Ohms).
>> Conheça toda a linha de Hastes de Aterramento da INTELLI
Conclusão
A escolha da haste de aterramento ideal não consiste em saber sobre “qual a melhor”, mas sim sobre “qual a mais adequada” para a sua necessidade técnica, normativa e orçamentária.
Como apresentado nesse artigo, os critérios de camada de cobre (alta ou baixa), comprimento (padrão ou prolongável) e diâmetro (robustez) devem ser analisados em conjunto.
Por fim, ao escolher a INTELLI, você conta com a tranquilidade de ter um parceiro que fornece a linha completa de soluções em alta qualidade. Isso permite que seu projeto seja executado com a máxima precisão técnica, seja ele qual for, garantindo a segurança e a conformidade que só um líder de mercado pode oferecer.
