A NBR 5419 foi atualizada em março de 2026. Descubra as novas diretrizes de proteção contra descargas atmosféricas, entenda a nova equivalência de bitolas para cabos bimetálicos em relação aos cabos de cobre e veja como economizar mantendo a máxima segurança. Continue a leitura e prepare suas instalações para as regras de 2026. Aqui, no blog do GRUPO INTELLI!
O Brasil é, historicamente, um dos países com a maior incidência de raios do mundo. Essa realidade climática severa exige que as engenharias elétrica e civil adotem critérios rigorosos para blindar estruturas e, principalmente, proteger vidas. É exatamente nesse cenário que o projeto de um Sistema de Proteção contra Descargas Atmosféricas (SPDA) se torna indispensável.
Para garantir que esses sistemas funcionem com perfeição, o mercado segue uma verdadeira “Bíblia” técnica, que passou recentemente por uma importante revisão: a ABNT NBR 5419:2026. Afinal, a nova atualização traz ajustes conceituais profundos e uma novidade comercial gigantesca que vai transformar o orçamento dos seus próximos projetos.
Neste artigo, o GRUPO INTELLI explica tudo o que você precisa saber sobre a norma 5419 e também como a tecnologia bimetálica, que se tornou a grande protagonista do setor, relaciona-se intimamente à sua revisão.
O que propõe a NBR 5419?
A ABNT NBR 5419 é a norma brasileira oficial que rege o projeto, a instalação e a manutenção de Sistemas de Proteção contra Descargas Atmosféricas (os populares para-raios).
Seu objetivo primário é fornecer diretrizes técnicas para evitar danos severos, como:
- ✓ incêndios,
- ✓ explosões,
- ✓ queima de equipamentos eletrônicos.
Além disso, visa prevenir acidentes fatais com pessoas e animais que estejam dentro ou nas proximidades de uma edificação atingida por um raio. Portanto, para garantir a eficiência na captação e condução dessa imensa carga de energia para o solo, a norma é muito rígida quanto aos materiais permitidos na instalação, especificando rigorosamente o diâmetro e a qualidade do material dos componentes:
- ✓ cobre,
- ✓ aço galvanizado,
- ✓ alumínio,
- ✓ aço cobreado (bimetálico).
As 4 partes da ABNT NBR 5419
Dada a complexidade do tema, a norma não é um documento único, mas sim um conjunto técnico robusto dividido em quatro partes complementares. Aliás, o domínio sobre cada uma delas é essencial para qualquer projetista:
ABNT NBR 5419-1:
Aborda os princípios gerais. Portanto, essa é a base que define os parâmetros da corrente da descarga atmosférica e as regras fundamentais do sistema.
ABNT NBR 5419-2:
Focada no gerenciamento de riscos. É esta parte que define, através de cálculos complexos, a necessidade real de instalar um SPDA e qual será o seu nível de proteção (de I a IV), baseando-se na densidade de raios da região.
ABNT NBR 5419-3:
Trata dos danos físicos a estruturas e perigos à vida, determinando as regras para as malhas de captação, descida e aterramento.
ABNT NBR 5419-4:
Seção dedicada à proteção de sistemas elétricos e eletrônicos internos, visando mitigar os surtos eletromagnéticos causados pelos raios.
✓ Conheça o Clube do Eletricista, do GRUPO INTELLI
Atualização 2026: quais são as principais mudanças da NBR 5419?
A atualização NBR 5419:2026 chega para, sobretudo, alinhar o Brasil às mais modernas tecnologias e metodologias globais de segurança.
Desse modo, entre as principais mudanças, destacam-se os ajustes conceituais profundos nas metodologias da análise de risco (Parte 2). Nesse sentido, a norma foi recalibrada com base em dados meteorológicos recentes sobre a densidade de raios no país, exigindo dos engenheiros uma nova percepção sobre as áreas de risco.
Além disso, a atualização traz melhorias significativas na especificação de métodos, conexões e materiais empregados no SPDA. E é justamente nos materiais permitidos que ocorreu a maior revolução comercial e técnica para os instaladores.
A grande novidade da NBR 5419: equivalência de bitola para cabos bimetálicos (Aço-Cobre)
Durante muitos anos, o mercado conviveu com um desafio de dimensionamento: materiais diferentes exigiam bitolas (seções nominais) diferentes para atender aos requisitos mecânicos e elétricos da norma.
Por isso, uma das atualizações mais relevantes de março de 2026 é a equivalência da bitola. Na prática, a revisão da norma agora admite que a bitola dos cabos de aço cobreado (Aço-Cobre) seja A MESMA exigida para os cabos de cobre comum.
Isso significa que, se um projeto exigia um cabo de cobre de determinada seção, você agora pode utilizar um cabo bimetálico de aço-cobre com o exato mesmo diâmetro, mantendo total conformidade normativa. Logo, essa mudança quebra um paradigma de décadas na engenharia elétrica brasileira.
✔ Leia também no blog INTELLI:
Como fazer Aterramento Elétrico: Passo a Passo para uma Instalação Segura e Eficiente
Como a NBR 5419 : 2026 beneficia os projetos com COPPERSTEEL®?
A nova equivalência de bitolas transforma, de fato, a maneira como os sistemas de proteção são dimensionados, consolidando os produtos do GRUPO INTELLI — em especial os condutores COPPERSTEEL® — como a escolha mais estratégica e inteligente para a sua obra.

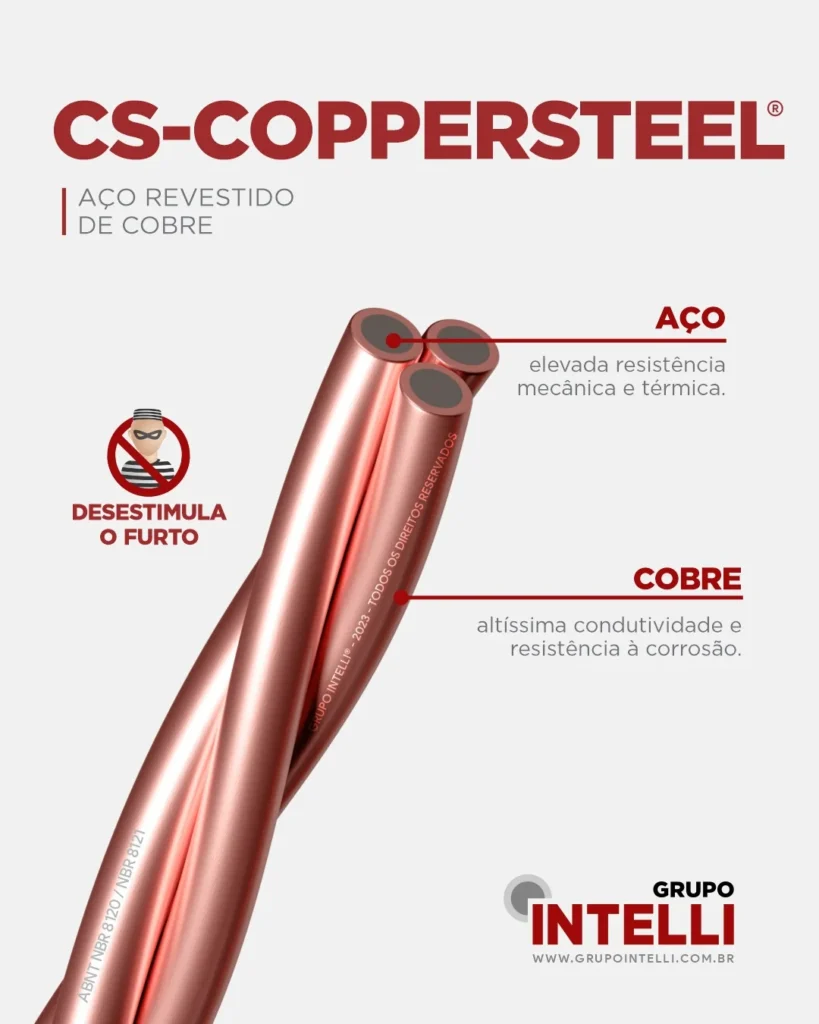

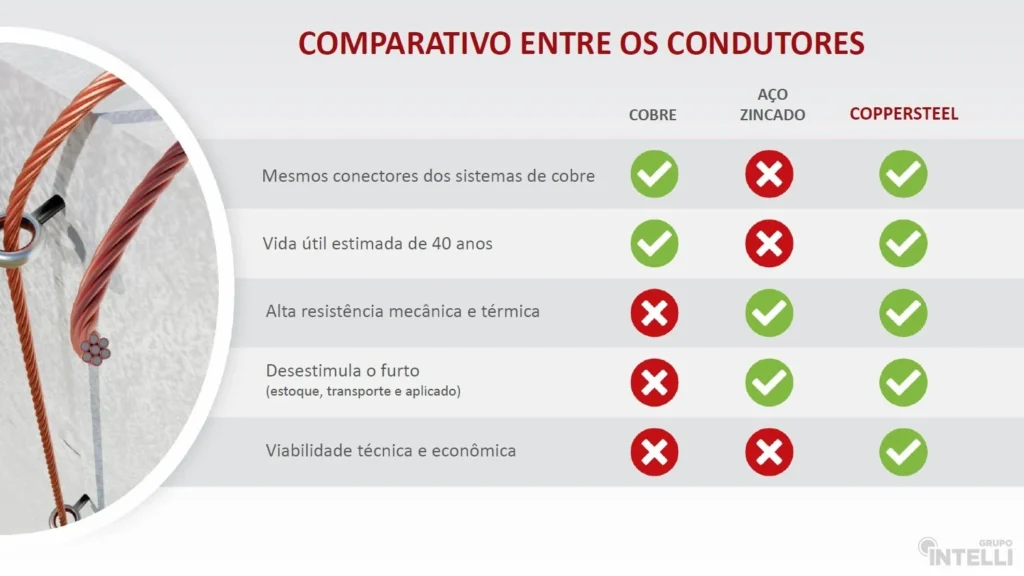

O COPPERSTEEL® é um condutor bimetálico desenvolvido com tecnologia de caldeamento contínuo, unindo um núcleo de aço de alta resistência a uma camada externa de cobre puro. Dessa forma, com as novas regras da norma, utilizar essa tecnologia no seu projeto de SPDA traz vantagens insuperáveis:
1) Vantagem Econômica:
Como a bitola exigida agora é a mesma, e os cabos de aço-cobre são significativamente mais baratos que o cobre puro, o custo total do projeto de aterramento e captação diminui consideravelmente, porém sem perda de qualidade.
2) Solução Antifurto:
O cobre puro é alvo constante de furtos, gerando prejuízos incalculáveis e deixando estruturas desprotegidas. Já o COPPERSTEEL® desestimula o vandalismo, pois a união atômica do aço com o cobre tira o valor comercial do material no mercado clandestino (já que ele não pode ser derretido como sucata comum).
3) Resistência e Durabilidade:
A combinação oferece resistência mecânica muito superior, suportando trações intensas e oferecendo uma vida útil média de 40 a 50 anos em contato direto com o solo.

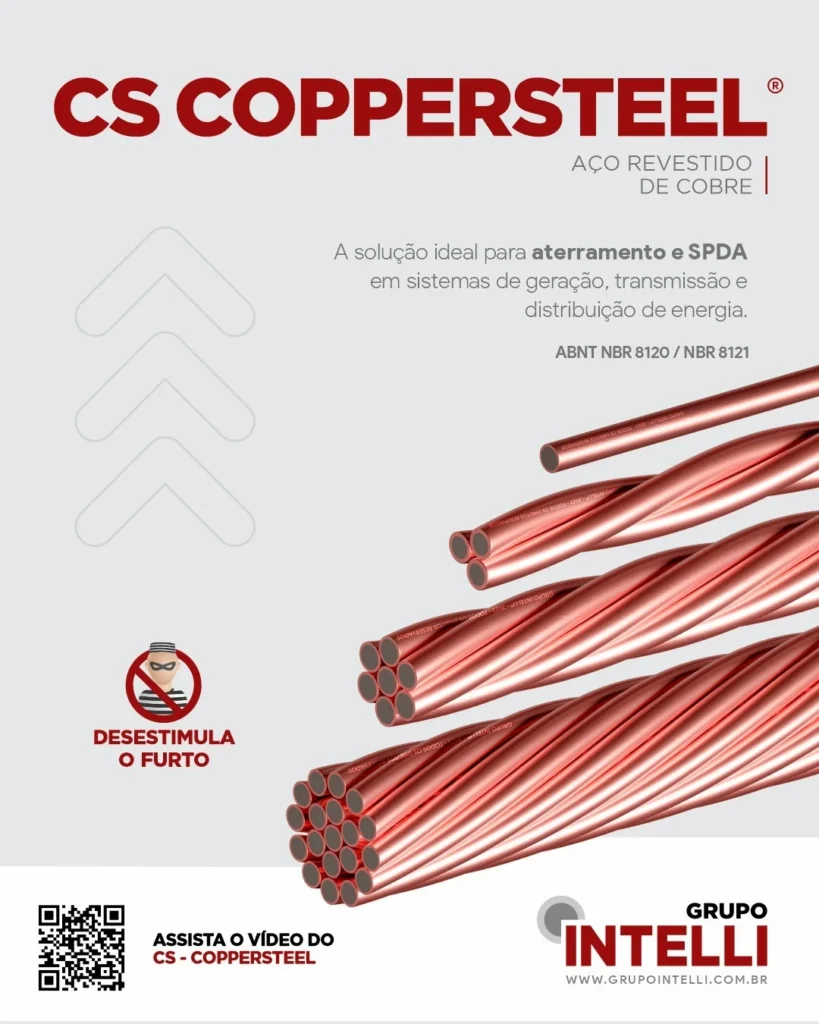

>> Descubra toda a linha de produtos CS – COPPERSTEEL® (Aço-Cobre)
>> Conheça também outros itens do nosso ecossistema de soluções
Onde adquirir a ABNT NBR 5419?
É um ponto de atenção fundamental para profissionais do setor: a ABNT NBR 5419
(bem como as suas atualizações) é propriedade intelectual protegida. Por isso, sua distribuição gratuita ou reprodução livre na internet é estritamente proibida por lei, sendo suas cópias rastreadas e controladas.
Portanto, para garantir a legalidade e a precisão do seu trabalho, a documentação normativa deve ser adquirida diretamente pelos canais oficiais.
>> Acesse o site oficial da ABNT para adquirir a NBR 5419
Conclusão
De fato, a atualização da ABNT NBR 5419 representa um salto na modernização da segurança elétrica no Brasil. Afinal, entre outros avanços, a equivalência das bitolas não apenas facilita o dimensionamento, mas coroa os condutores bimetálicos como a escolha mais inteligente, segura e rentável do mercado.
Certamente, o GRUPO INTELLI está pronto para fornecer a tecnologia necessária para que seus projetos atendam a todas essas novas exigências com máxima eficiência.
