Reduza os custos do seu projeto em até 70% sem abrir mão da flexibilidade e segurança! Descubra como substituir o cobre pelos Condutores de Alumínio Flexíveis ICALFlex e garanta conexões bimetálicas ideais. Saiba mais no blog do GRUPO INTELLI!
A busca por eficiência e redução de custos é um desafio constante em projetos elétricos industriais. Nesse cenário, entender como substituir o cobre pelo alumínio de forma correta tornou-se um enorme diferencial competitivo. Mas como fazer essa transição garantindo a máxima segurança e performance da instalação? A resposta está na adoção dos Condutores de Alumínio Flexíveis.
Neste artigo, vamos explicar como a inovadora linha ICALFlex do GRUPO INTELLI entrega uma economia de até 70% e máxima flexibilidade para a sua obra, aliadas à confiabilidade indispensável das conexões bimetálicas.
Continue a leitura e descubra como modernizar suas instalações com o melhor custo-benefício do mercado!
O que são condutores flexíveis?
Quando falamos em instalações elétricas complexas, a maleabilidade dos cabos é um dos fatores decisivo para a agilidade e viabilidade da obra. Nesse sentido, os condutores flexíveis são cabos projetados com múltiplos fios finos entrelaçados (encordoamento), o que lhes confere a capacidade de dobrar e se adaptar a caminhos sinuosos sem sofrer danos estruturais. No caso de cabos com encordoamento Classe 5 e têmpera mole, essa flexibilidade é maximizada. Na prática, isso significa que a equipe técnica terá muito mais facilidade para acomodar os cabos em dutos e eletrocalhas, por exemplo, garantindo excelentes raios de curvatura e assim reduzindo drasticamente o tempo e o effort físico exigidos durante o lançamento nas infraestruturas.
Pode usar condutor de alumínio em instalações elétricas?
Uma dúvida bastante comum entre os técnicos do setor elétrico diz respeito à viabilidade e segurança de utilizar o condutor de alumínio em projetos elétricos. Com exceção das instalações residenciais, prediais e comerciais nas quais o uso NÃO é permitido, a resposta é: SIM, o uso é totalmente viável e altamente seguro, desde que as diretrizes técnicas sejam respeitadas.
Para que a instalação possa ser realizada, é fundamental observar o dimensionamento correto (segundo a NBR 5410, a seção mínima do condutor de alumínio deve ser de 16mm² fazendo-se necessário a chamada compensação de bitola em relação ao cobre) e, principalmente, utilizar conectores e terminais específicos.
A escolha incorreta de terminais, emendas e conectores, por exemplo, pode gerar corrosão galvânica e pontos de aquecimento. No entanto, com os acessórios adequados, o alumínio entrega uma excelente performance com um alto custo-benefício.
Condutor de Alumínio x Cobre: por que o alumínio é uma excelente alternativa?
A substituição do cobre pelo alumínio em projetos industriais é uma tendência global, impulsionada por vantagens logísticas e financeiras irrefutáveis. Veja por que essa transição é inteligente e estratégica:
- 1) Economia drástica:
A utilização de condutores de alumínio proporciona até 50% de economia em relação aos cabos de cobre. Além disso, essa margem de economia se mantém expressiva mesmo quando se aplica a compensação de bitola (já que o cabo de alumínio exige uma seção transversal em média 1,6x maior para conduzir a mesma corrente). - 2) Leveza estrutural:
O alumínio possui uma densidade muito menor. Na prática, os cabos de alumínio são, em média, 30% mais leves do que os cabos de cobre de mesma capacidade elétrica. Isso alivia o peso sobre as estruturas de suporte (como eletrocalhas e leitos) e barateia o custo com frete e manuseio. - 3) Flexibilidade equiparável ao cobre:
Assim como os condutores flexíveis de cobre, os condutores flexíveis de alumínio oferecem praticamente o mesmo nível de flexibilidade, facilitando sua instalação em eletrodutos, eletrocalhas, leitos, canaletas e outras infraestruturas elétricas, além de proporcionar maior agilidade durante o lançamento e o manuseio dos cabos. - 4) Compatibilidade com terminações e conexões em cobre:
Com o uso de terminais e luvas de emenda bimetálicos do GRUPO INTELLI desenvolvidos para condutores de alumínio flexíveis, é possível realizar conexões seguras e confiáveis com barramentos, equipamentos e dispositivos com terminações em cobre, garantindo desempenho elétrico, durabilidade e conformidade com as boas práticas de instalação.
Para conexões entre condutores de alumínio, o GRUPO INTELLI também oferece uma linha completa de terminais e luvas de emenda em alumínio, proporcionando uma solução completa para diferentes aplicações.
Cabos de alumínio ou cobre: qual é a melhor opção para instalações elétricas de baixa tensão?
A escolha entre cabos de cobre e cabos de alumínio é uma das dúvidas mais frequentes entre projetistas, instaladores e engenheiros eletricistas. A resposta depende dos requisitos técnicos da instalação e do custo total do projeto.
Neste estudo de caso, comparamos as duas soluções para alimentar uma carga de 222,78 A, baseando-se em critérios da ABNT NBR 5410 para instalações elétricas de baixa tensão.
O que foi considerado neste estudo?
O dimensionamento foi realizado considerando:
- Corrente de projeto: 222,78 A
- Isolação dos cabos: XLPE 90 °C
- Temperatura ambiente: 30 °C
- Temperatura do solo: 20 °C
- Critério de capacidade de condução de corrente BASEADO na ABNT NBR 5410 (Tabela 37 – Método B1)
O objetivo foi identificar qual solução oferece melhor equilíbrio entre desempenho elétrico e custo de instalação.
Qual seção do cabo atende à corrente de 222,78 A?
Aplicando os critérios da NBR 5410, foram obtidas as seguintes opções:
| Material | Seção nominal | Capacidade de corrente |
|---|---|---|
| Cobre | 95 mm² | 269 A |
| Alumínio | 150 mm² | 289 A |
Ambos os condutores atendem à corrente especificada, mantendo margem de segurança para operação.
Vale destacar que a ABNT NBR 5410 estabelece que condutores de alumínio em instalações de baixa tensão devem possuir seção mínima de 16 mm², além de exigir o uso de conexões e acessórios compatíveis com esse material.
O cabo de alumínio apresenta maior queda de tensão?
Não neste caso.
Foi realizada a comparação para um circuito trifásico com 100 metros de comprimento.
| Material | Queda de tensão | Percentual |
|---|---|---|
| Cobre 95 mm² | 8,10 V | 1,84% |
| Alumínio 150 mm² | 7,94 V | 1,81% |
Os resultados demonstram desempenho praticamente equivalente.
Como o cabo de alumínio possui seção transversal maior, sua resistência elétrica no circuito analisado tornou-se ligeiramente inferior à do cabo de cobre utilizado na comparação, resultando em uma queda de tensão praticamente igual.
Quanto é possível economizar usando cabos de alumínio?
Além do desempenho elétrico, foi realizada uma análise econômica considerando:
- 300 metros de cabos (três fases);
- terminais apropriados para cada solução;
- custo dos materiais.
Resultado da comparação*¹
| Solução | Custo total |
|---|---|
| Cobre 95 mm² | R$ 31.623,68 *¹ |
| Alumínio 150 mm² | R$ 7.937,76 *² |
*¹ Valores obtidos em pesquisa de mercado. *² Valores de referência do portfolio GRUPO INTELLI.
Economia obtida
- R$ 23.685,92
- 74,90% de redução no custo dos materiais
Mesmo considerando o uso de terminais bimetálicos específicos para alumínio, a redução no investimento permaneceu expressiva.
Conheça os condutores ICALflex do GRUPO INTELLI
Para atender à demanda crescente por eficiência e economia, o GRUPO INTELLI desenvolveu a linha ICALFlex, um produto premium que une a leveza do alumínio à alta flexibilidade da “Classe 5”.

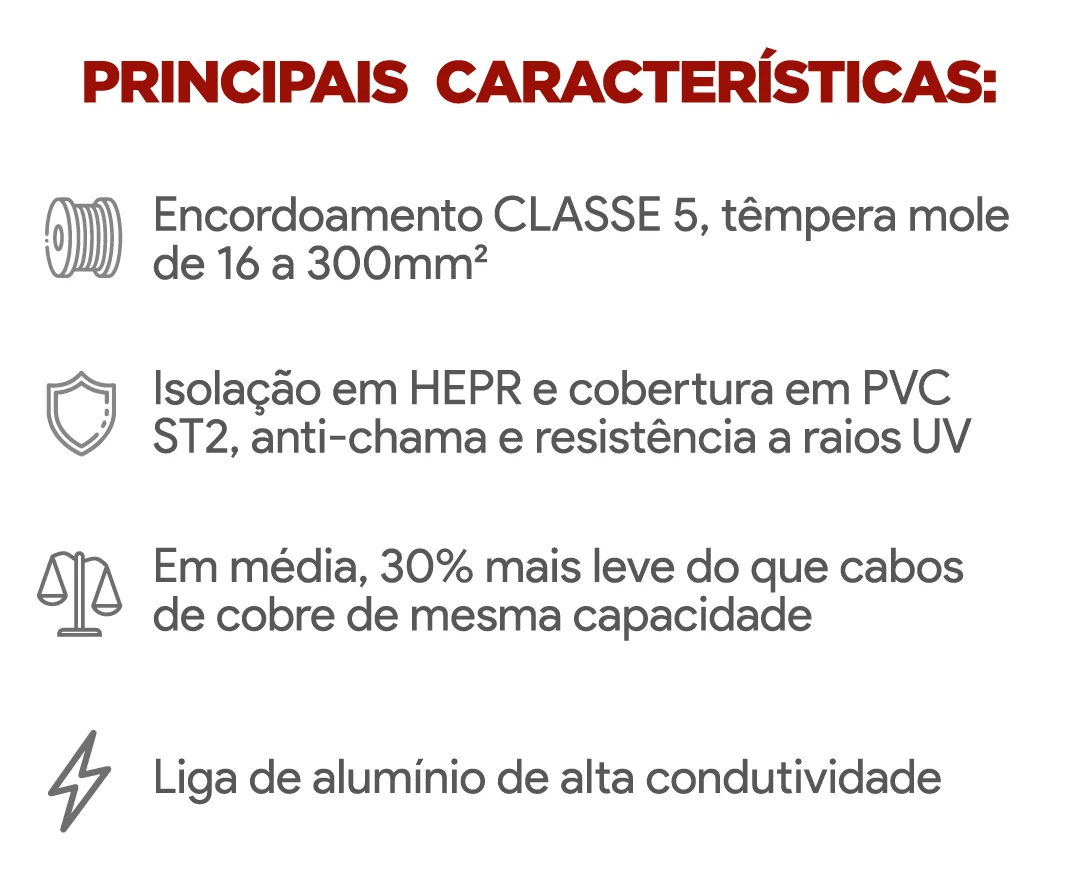

Principais características técnicas do ICALFlex
O ICALFlex foi projetado para entregar o máximo desempenho nas condições mais exigentes. Confira suas especificações:
- Fabricados com liga de alumínio de alta condutividade.
- Possuem encordoamento Classe 5 e têmpera mole, com seções variando de 16 a 300 mm².
- Contam com isolação robusta em HEPR e cobertura em PVC ST2.
- São materiais com propriedades antichama e com resistência aos raios UV.
- Suportam altas temperaturas de operação: 90°C em regime permanente, podendo chegar a 130°C em sobrecarga e até 250°C em situações de curto-circuito.
- Oferecem fácil identificação visual através de diferentes cores:
- ✔ Preto
- ✔ Vermelho
- ✔ Verde
- ✔ Azul
- Além dessas tonalidades, também há a possibilidade de gravação personalizada.
Onde aplicar a linha ICALFlex?
Devido à sua flexibilidade e resistência, o ICALFlex é a solução ideal para diversos cenários, como:
- Instalações elétricas industriais;
- Passagem e lançamento em eletrocalhas, leitos, eletrodutos e canaletas;
- Alimentação direta de painéis de comando, motores elétricos e transformadores;
- Instalações elétricas subterrâneas de baixa tensão.
✓ Conheça o Clube do Eletricista, do GRUPO INTELLI

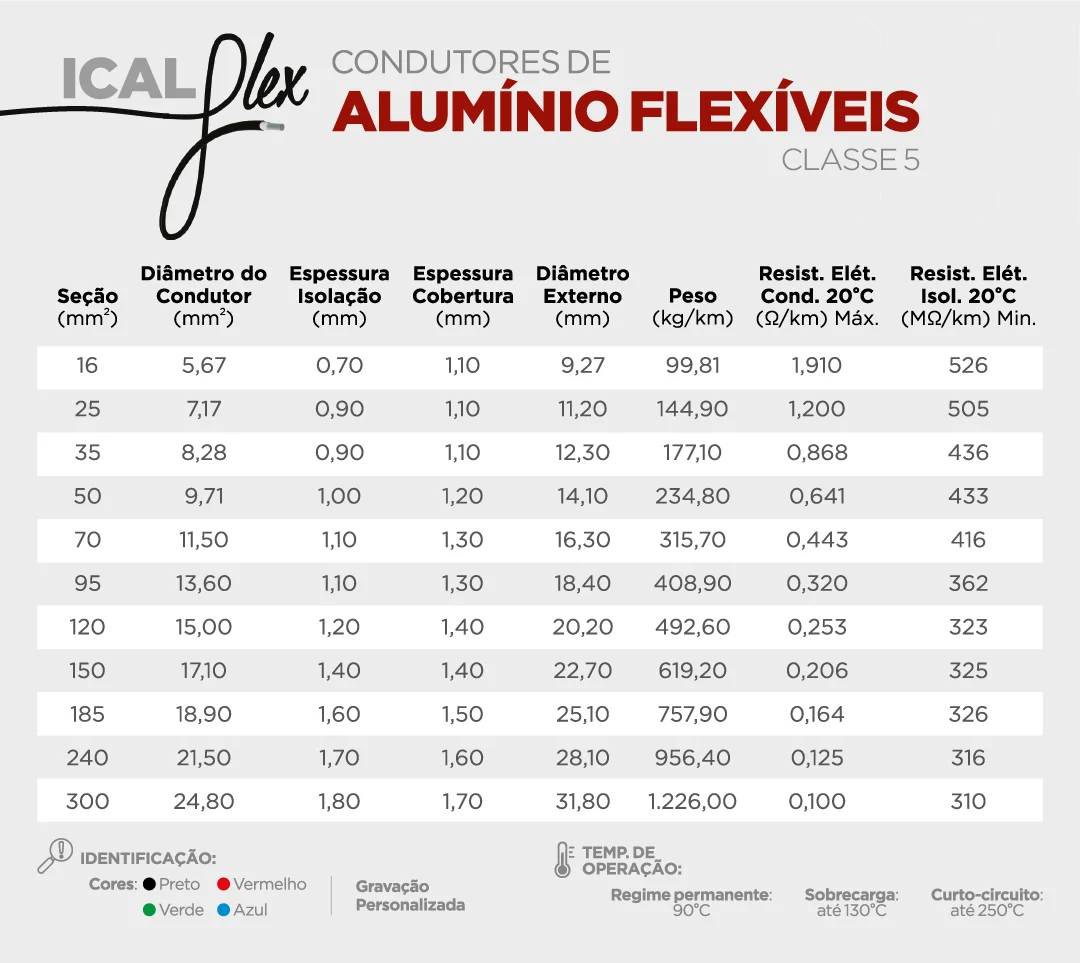

Tabela Técnica dos Condutores de Alumínio Flexíveis da linha ICALFlex
Veja as especificações técnicas dos produtos INTELLI:
✔ Leia também no Blog INTELLI: ABNT NBR 5419: o que muda na atualização 2026 para SPDA e como isso impacta seu projeto
Como garantir conexões seguras com cabos de alumínio?
O segredo do sucesso ao usar Condutores de Alumínio Flexíveis está na terminação correta. Diferente de muitos concorrentes que fornecem apenas o cabo, o GRUPO INTELLI entende que a segurança mora na conexão, oferecendo um ecossistema completo.

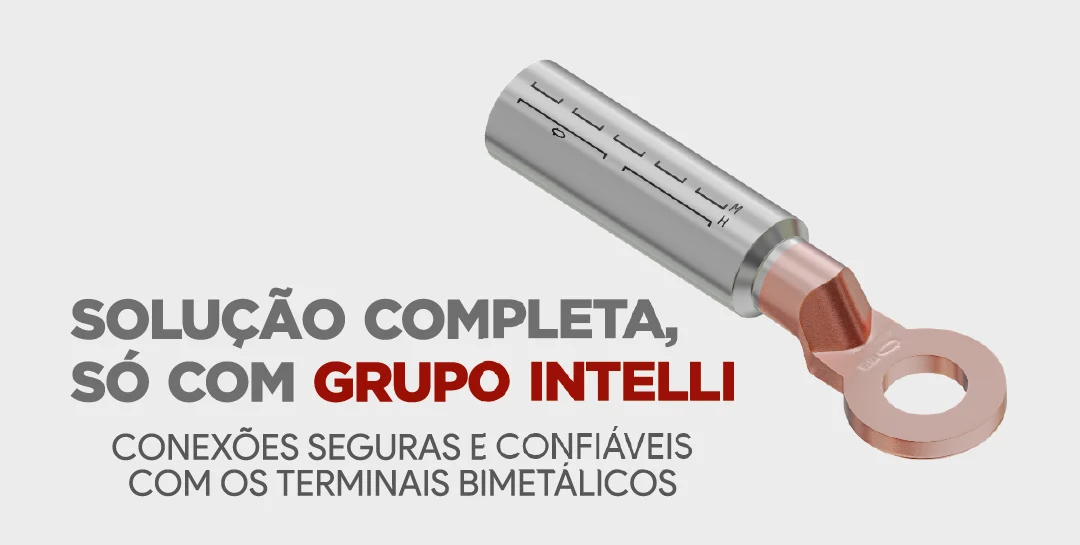

A solução completa: Terminais Bimetálicos INTELLI
Para garantir que não haja superaquecimento ou oxidação na união entre o condutor de alumínio e os barramentos de cobre dos painéis, a INTELLI fabrica uma linha completa de terminais bimetálicos, assegurando melhor performance às instalações.

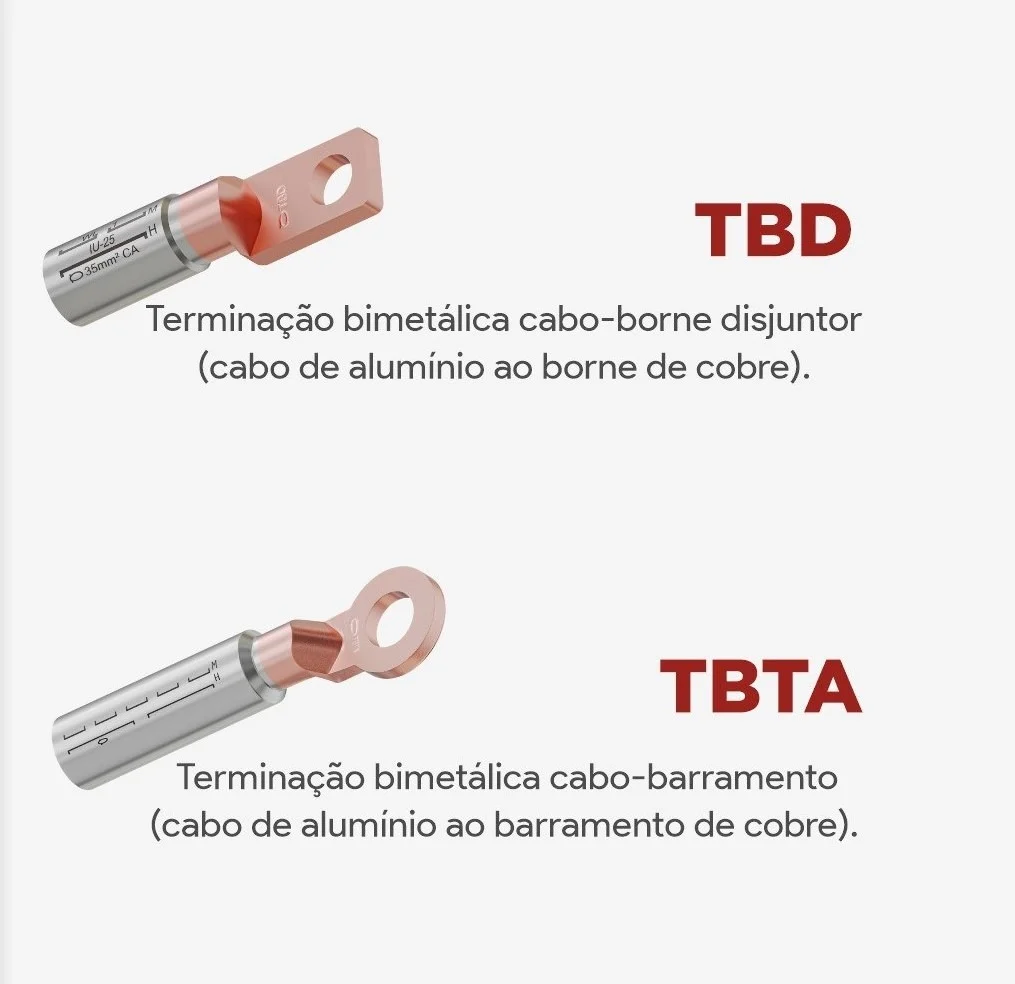

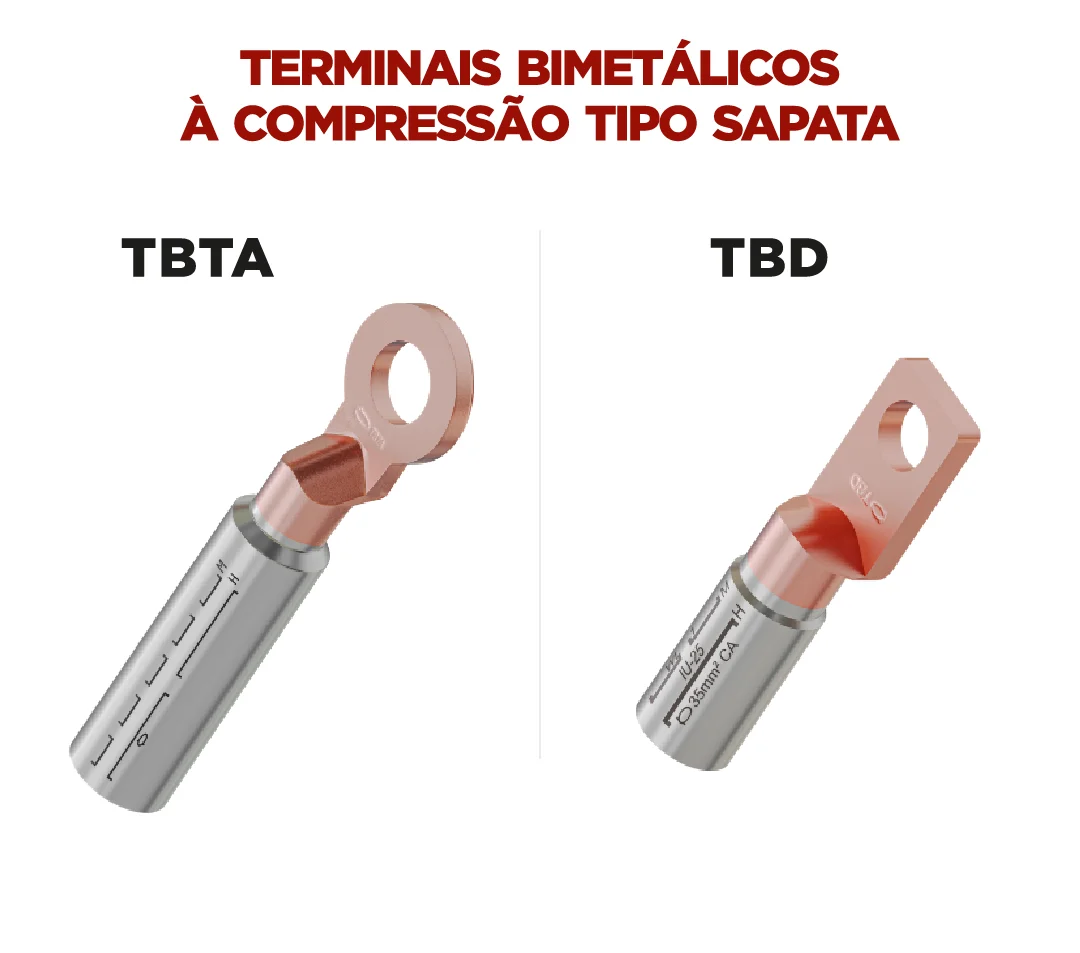

Terminais bimetálicos à compressão tipo sapata: modelos TBTA e TBD

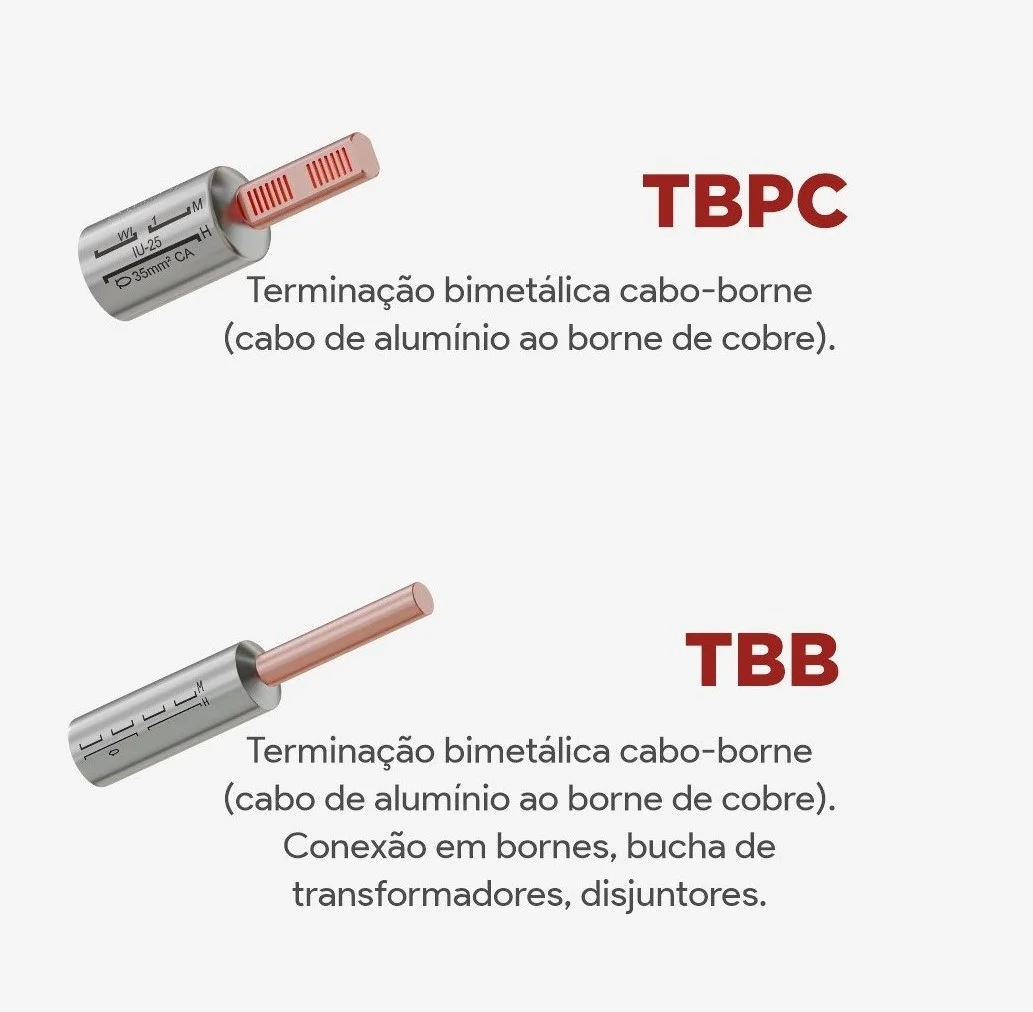

Terminais bimetálicos à compressão tipo pino: modelos TBB e TBPC

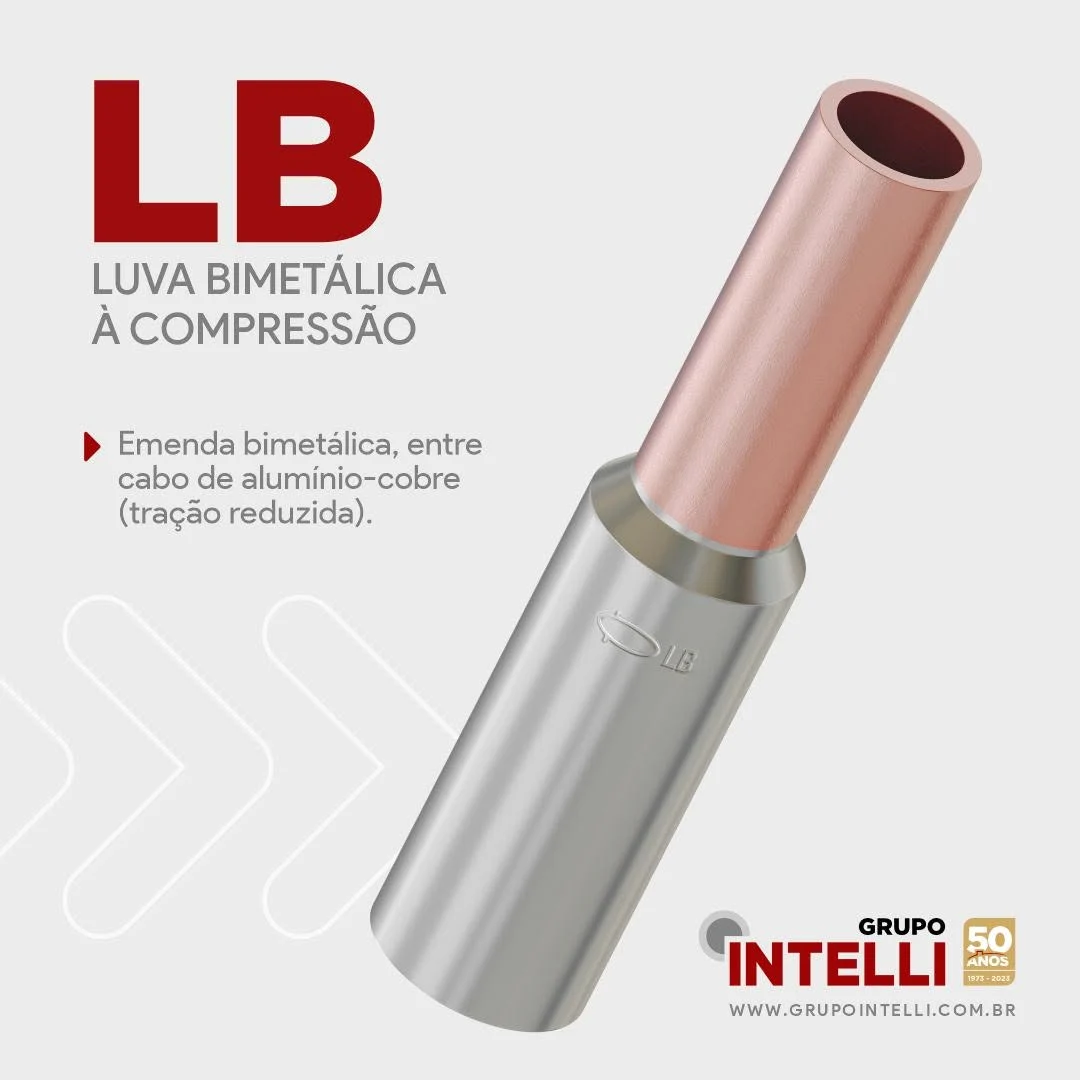

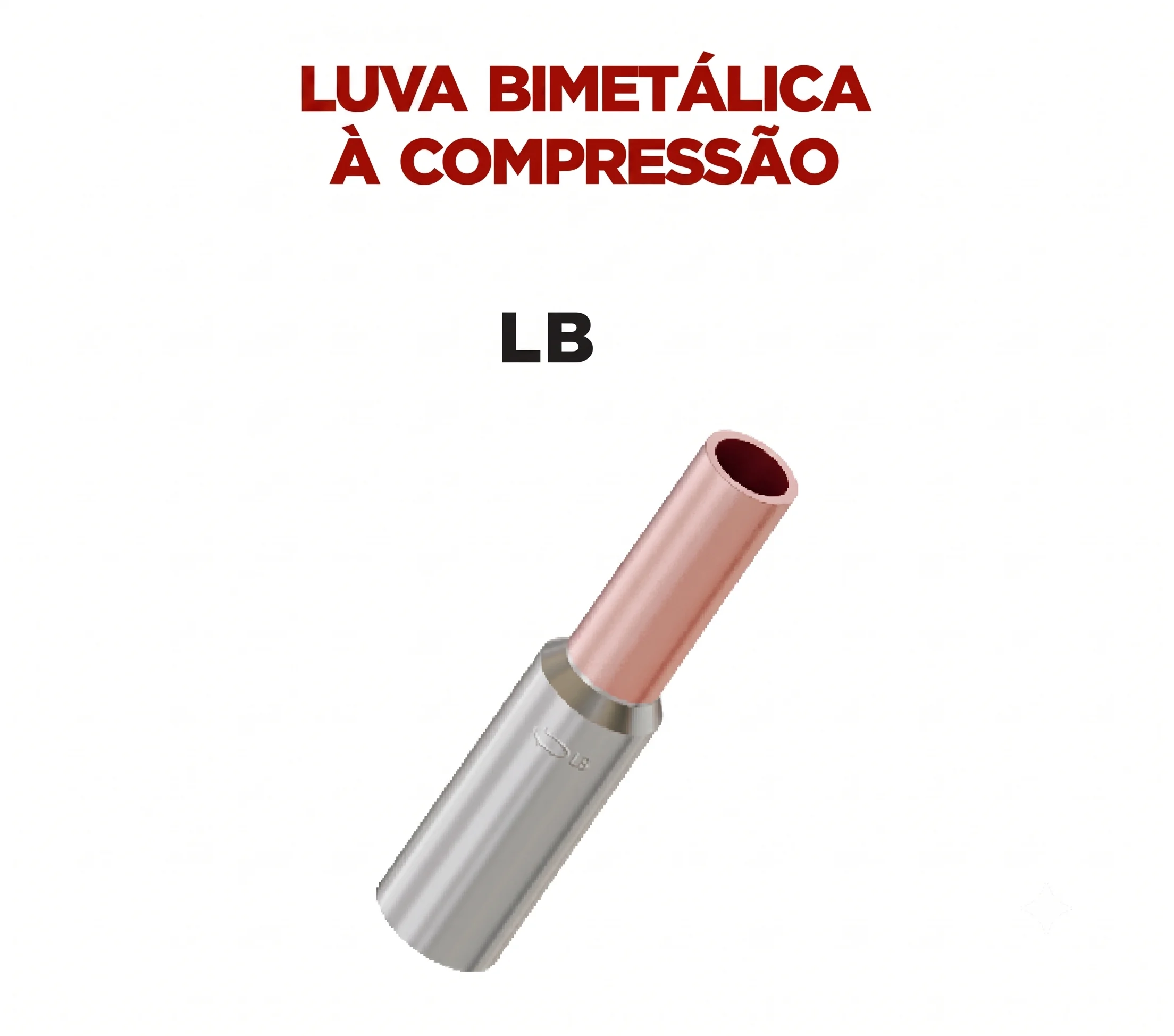

Luva bimetálica à compressão: modelo LB
Todos os modelos do nosso catálogo: 👇
- ✔ TBTA – Terminal Bimetálico à Compressão
- ✔ TBD – Terminal Bimetálico à Compressão para Disjuntor
- ✔ TBB – Terminal Bimetálico para Borne
- ✔ TBPC – Terminal Bimetálico à Compressão tipo Pino Chato
- ✔ LB – Luva Bimetálica à Compressão
>> Acesse o site e conheça toda a linha de Terminais Bimetálicos INTELLI
>> Conheça as diversas soluções do ecossistema INTELLI
Conclusão
Portanto, optar pelos Condutores de Alumínio Flexíveis da linha ICALFlex é uma decisão inteligente e estratégica que garante uma expressiva redução de custos logísticos e de aquisição de materiais. E o melhor: sem abrir mão da segurança e da durabilidade.
Por fim, ao associar a flexibilidade da Classe 5 aos conectores e terminais bimetálicos do GRUPO INTELLI, sua obra ganha em agilidade, confiabilidade técnica e total conformidade com as normas vigentes.
Pronto para melhorar a relação custo-benefício e modernizar seus projetos?
Conte sempre com a INTELLI, a marca presente nas maiores obras do Brasil e da América Latina.
