Segurança máxima e proteção contra interferências. Descubra por que o sistema de aterramento TNS é a escolha preferencial da engenharia moderna para proteger pessoas e equipamentos. Descubra aqui, no blog do GRUPO INTELLI.
A evolução das normas elétricas tem um objetivo claro: aumentar a segurança das pessoas e a confiabilidade dos sistemas. Se no passado a economia de cabos era a prioridade, hoje a proteção contra choques e a qualidade da energia para equipamentos eletrônicos sensíveis são objetivos fundamentais.
E é neste cenário que o aterramento TN-S se destaca como o “padrão ouro” dentro da família de esquemas TN. Afinal, diferente do seu “irmão mais velho” (o TN-C), ele foi desenhado especificamente para eliminar riscos de tensão em carcaças e proteger equipamentos contra interferências eletromagnéticas.
Neste guia técnico do GRUPO INTELLI, você vai entender a fundo o que é o sistema de aterramento TN-S, como ele funciona, suas vantagens técnicas sobre os outros modelos e, principalmente, como executá-lo corretamente para garantir uma instalação à prova de falhas.
Continue a leitura para aprofundar seus conhecimentos!
Quais são os 3 tipos de Aterramento?
Para contextualizar, é importante lembrar que a norma ABNT NBR 5410 classifica os esquemas de aterramento em 3 grandes famílias (TN, TT e IT), baseadas na relação entre a fonte de energia e a terra.
- 1) Sistema TT:
O neutro é aterrado na fonte, mas a massa (equipamento) tem um aterramento próprio e independente. - 2) Sistema IT:
O neutro é isolado ou aterrado por impedância. Logo, focado em continuidade de serviço (sendo ideal para hospitais e indústrias). - 3) Sistema TN:
a) TN-C
b) TN-S
c) TN-C-S
O neutro é aterrado na fonte e as massas são ligadas a este mesmo ponto. Contudo, a grande diferença entre os membros dessa família (TN-C, TN-S, TN-C-S) está na forma como o condutor de proteção chega até a carga.
✓ Conheça o Clube do Eletricista, do GRUPO INTELLI
O que é um aterramento TN-S?
A sigla TN-S significa Terra-Neutro-Separado.
Na prática, este é um esquema onde o condutor Neutro (N) e o condutor de Proteção (PE – popularmente “fio terra“) são distintos e fisicamente separados ao longo de TODA a instalação elétrica.
Embora ambos partam do mesmo ponto de aterramento na fonte de alimentação (geralmente no transformador ou no quadro de entrada), a partir desse ponto eles seguem caminhos paralelos e nunca mais se tocam no circuito.
Portanto, essa separação é o que define a “alma” do sistema e garante suas características superiores de segurança.
Como funciona o aterramento TN-S?
O funcionamento do sistema de aterramento TN-S é baseado na independência das funções:
- O Neutro (N):
Carrega exclusivamente a corrente de funcionamento (o retorno da carga). Assim, como ele possui corrente circulante, pode apresentar pequenas tensões em relação à terra. - O Terra (PE):
Fica “silencioso” em operação normal. Desse modo, ele não carrega corrente de funcionamento, servindo apenas para monitorar e escoar correntes de falha.
A Grande Vantagem Técnica do TN-S:
Como não há corrente circulando normalmente pelo condutor de proteção (diferente do sistema TN-C), as carcaças dos equipamentos conectados ao PE ficam com potencial zero real. Isso garante um “terra limpo“, sem ruídos ou tensões residuais, o que é vital para computadores, servidores e equipamentos médicos.
Sua atuação na Proteção:
Em caso de uma falha (por exemplo, uma fase que encosta na carcaça aterrada), a corrente flui pelo condutor PE exclusivo. Logo, isso gera um curto-circuito franco (fase-terra) de alta intensidade, garantindo que o disjuntor dispare instantaneamente. Além disso, a separação dos cabos permite o uso irrestrito de Dispositivos DR (Diferencial Residual), elevando a segurança a outro nível.
Qual a diferença entre aterramento TNS e TNC?
Esta é a dúvida mais comum. E a resposta está na gestão dos condutores.Enquanto o TN-C busca economia combinando funções em um fio só (o perigoso condutor PEN), o TN-S prioriza a segurança separando as funções.
Veja abaixo o quadro comparativo:
| Característica | Aterramento TN-S | Aterramento TN-C |
| Geral | • Separado | • Combinado |
| Característica | • Mais Seguro | • Mais Econômico (mas menos seguro) |
| Condutores | • Separação: Neutro (N) e Terra (PE). | • Combinação: Único fio PEN. |
| Segurança | • Máxima Se o Neutro romper, o Terra continua protegendo. | • Risco Crítico Se o PEN romper, todas as carcaças ficam energizadas. |
| Equipamentos Sensíveis | • Ideal Fornece um terra limpo, sem ruídos do neutro. | • Ruim Gera interferência eletromagnética (EMI) nos equipamentos. |
| Uso de DR | • Totalmente compatível O DR funciona perfeitamente. | • Incompatível O DR não funciona (pois não consegue ler a fuga). |
✔ Leia também no blog INTELLI:
CS-COPPERSTEEL®:
a inovação bimetálica do GRUPO INTELLI para aterramento e SPDA
Como fazer aterramento TNS? Dicas Práticas para a Instalação
A implementação do sistema TN-S geralmente ocorre a partir do Quadro de Distribuição Principal (QDC) ou do padrão de entrada. Contudo, o segredo está no ponto de separação.
⚠️ Nota de Segurança:
A intervenção em sistemas elétricos envolve riscos graves. Por isso, a execução do esquema de aterramento TN-S deve ser realizada exclusivamente por profissionais qualificados, seguindo rigorosamente as normas técnicas vigentes (como a NBR 5410) e utilizando sempre os Equipamentos de Proteção Individual (EPIs) adequados.
O Passo a Passo Simplificado:
- Chegada da Concessionária:
A energia da rua geralmente chega em esquema TN-C (Fases + condutor PEN). - O Ponto de Separação:
No quadro de entrada ou QDC, o condutor PEN vindo da rua é conectado ao Barramento de Equipotencialização Principal (BEP). - A Divisão:
A partir do BEP, saem dois fios distintos: um vai para o Barramento de Neutro (que deve ser isolado do quadro) e outro vai para o Barramento de Terra (ligado à carcaça do quadro). Logo:- Barramento de Neutro
- Barramento de Terra
- Distribuição Interna:
Para os circuitos terminais (tomadas, lâmpadas), você deve levar sempre 3 fios: Fase, Neutro e Terra (todos separados).
Regra de Ouro:
Após esse ponto de separação no quadro, o Neutro e o Terra nunca mais podem ser unidos. Isso porque se você uni-los em uma tomada, transformará o sistema em TN-C novamente, anulando a segurança e fazendo o DR desarmar.
Produtos INTELLI: a garantia da conexão perfeita no Aterramento TN-S
Para que o sistema TN-S funcione como projetado, a integridade do condutor de proteção (PE) é vital. Afinal, se houver uma falha de conexão no fio terra, o equipamento fica desprotegido sem que ninguém perceba. Por isso, a qualidade das conexões e dos condutores é inegociável. E, certamente, o GRUPO INTELLI oferece as soluções que garantem essa confiabilidade:

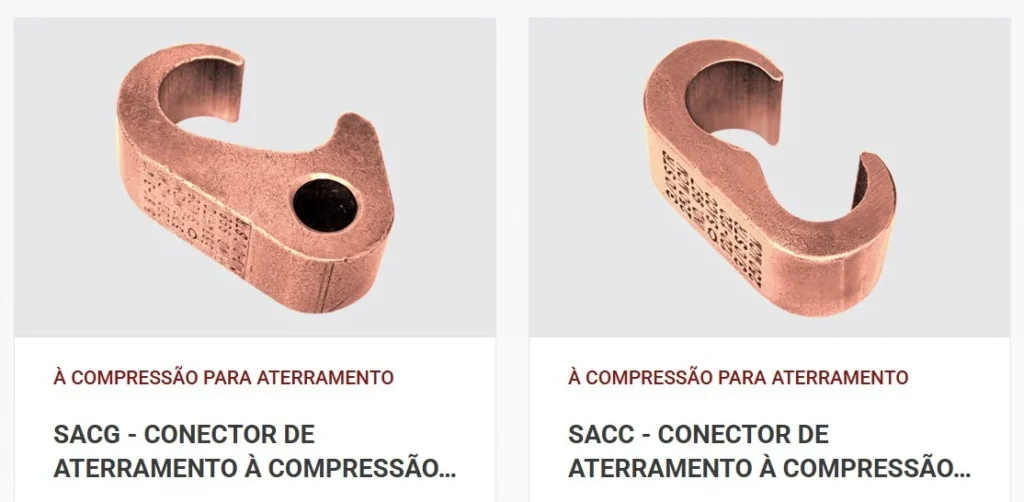

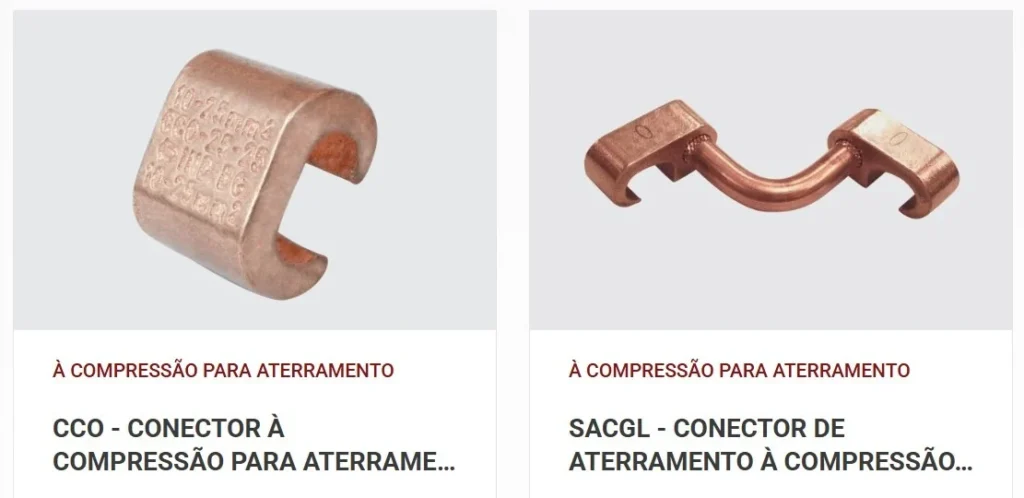

Conectores de Compressão:
Essenciais para garantir a união perfeita no BEP e nas emendas de cabos, evitando mau contato.
👉 Veja a linha completa de Conectores de Aterramento à Compressão
(Linha Cobre)

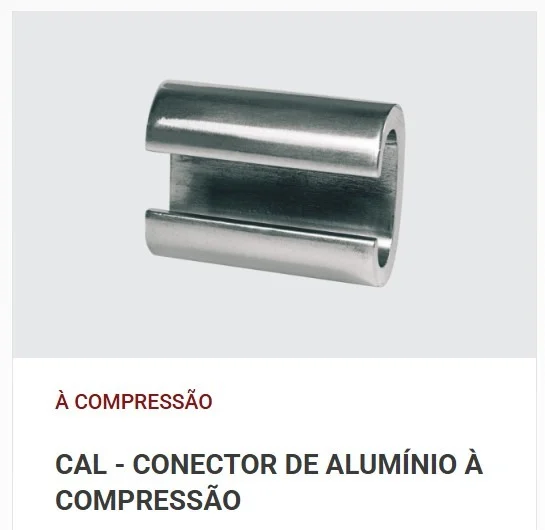

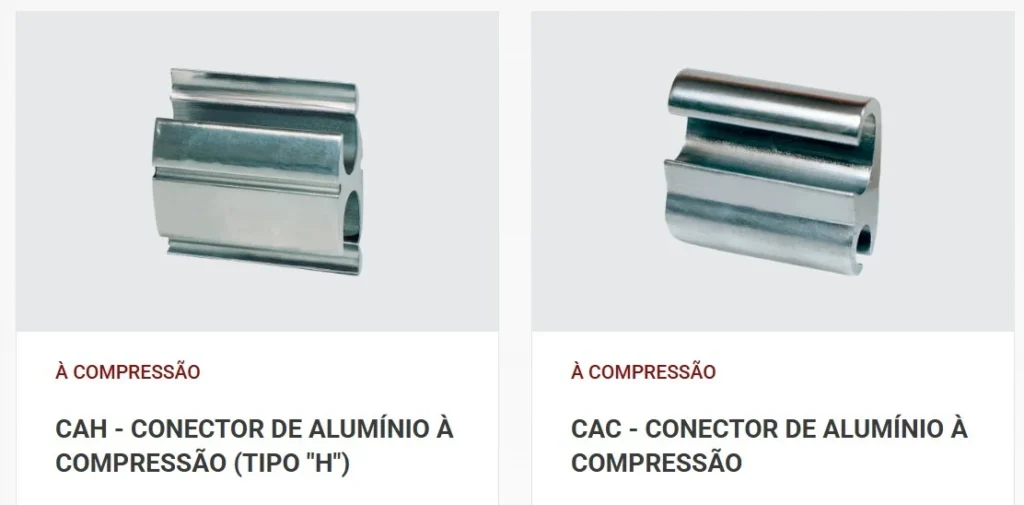

👉 Veja a linha completa dos Conectores de Compressão
(Linha Alumínio)

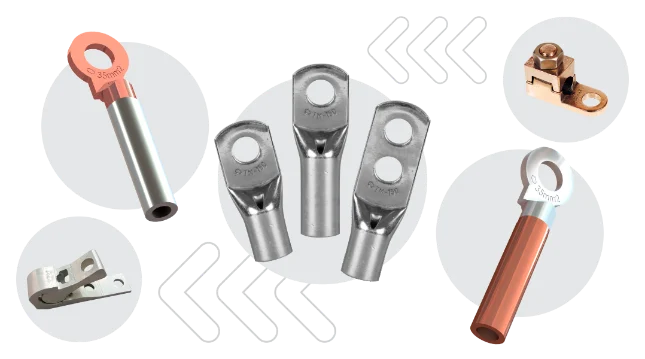

- Terminais Elétricos:

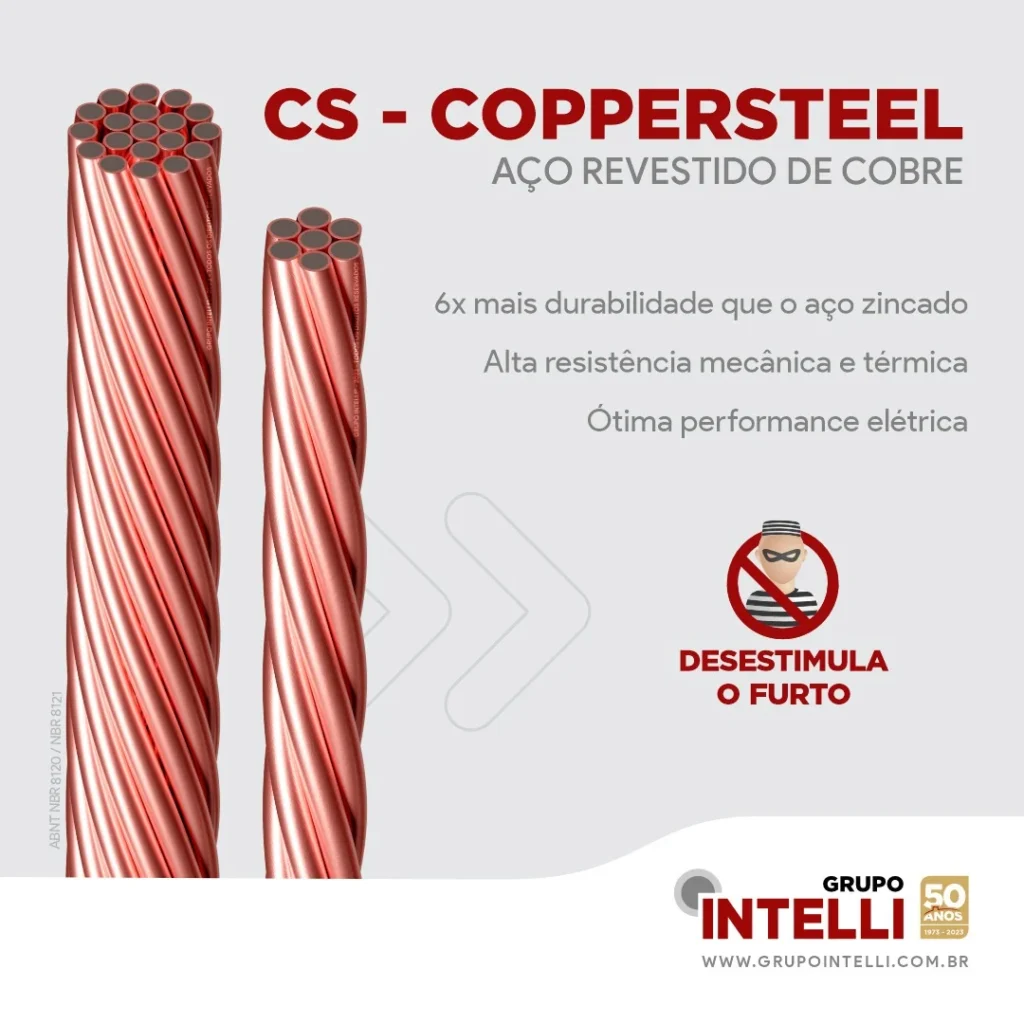

Fundamentais para a conexão segura dos cabos nos barramentos dos quadros de distribuição. - Cabos e Fios COPPERSTEEL (Aço Revestido de Cobre):
Para compor o eletrodo de aterramento de alta durabilidade que referencia todo o sistema.
👉 Conheça nossa linha completa de produtos para Aterramento e Conexão
✓ Veja também em nosso canal no YouTube:
Conectores e Acessórios para Aterramento do GRUPO INTELLI:
👉 Conectores e Acessórios para Aterramento do GRUPO INTELLI
Conclusão
Sem dúvidas, o aterramento TN-S representa a evolução da segurança nas instalações elétricas. Afinal, ao separar as funções de neutro e proteção, ele elimina o risco de choques por rompimento do neutro, permite o uso de dispositivos DR e protege equipamentos eletrônicos contra interferências.
Por isso, para instalações residenciais, comerciais e industriais modernas, ele não é apenas uma opção, mas sim a recomendação técnica padrão para quem não abre mão de segurança.
Portanto, projete com inteligência usando o esquema TN-S e execute com qualidade usando os materiais certificados e premiados do GRUPO INTELLI.
