Em redes de distribuição de energia e sistemas de aterramento SPDA, a qualidade da conexão é tão importante quanto a qualidade dos cabos. Afinal, uma conexão malfeita pode gerar aquecimento, perda de energia e até riscos de incêndio. É nesse cenário que o conector split bolt se destaca como uma das soluções mais robustas e confiáveis do mercado.
Também conhecido popularmente como “conector de parafuso fendido“, ele é essencial para eletricistas, engenheiros e projetistas que buscam segurança, durabilidade e conformidade técnica.
Neste artigo, o GRUPO INTELLI explica tudo o que você precisa saber sobre esse componente e apresenta os modelos específicos para cada necessidade da sua obra.
Continue a leitura para saber mais!
O que é conector split bolt?

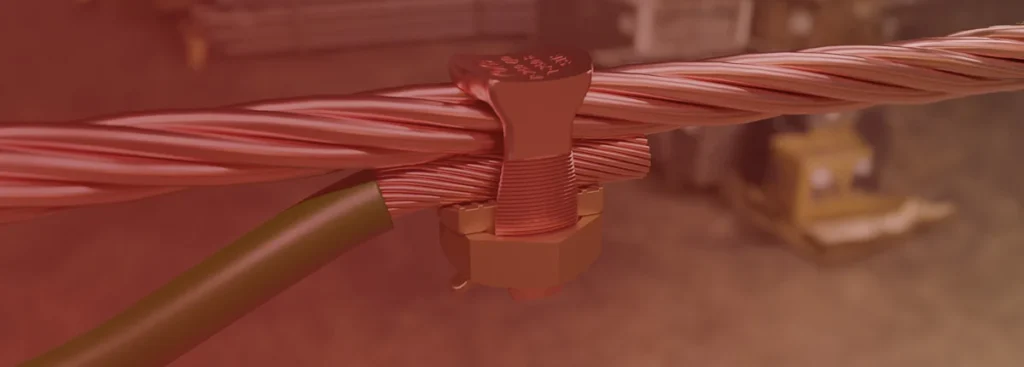

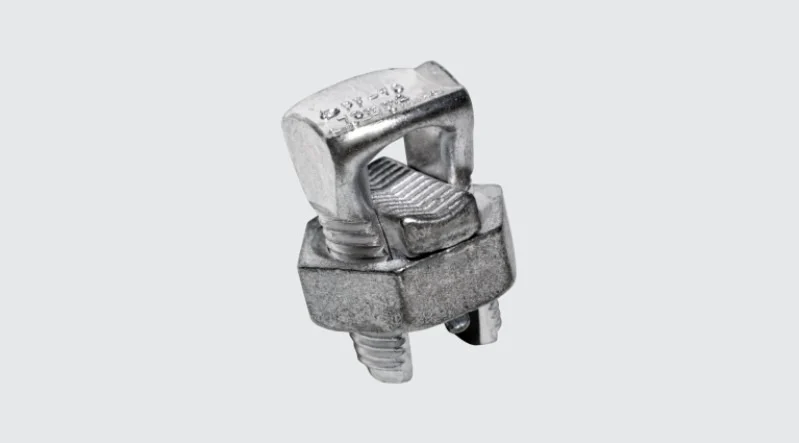

O conector split bolt é um dispositivo de conexão elétrica mecânica, projetado para realizar emendas ou derivações em cabos condutores sem a necessidade de ferramentas de compressão (alicates hidráulicos) ou solda.
Seu nome “split bolt” (parafuso fendido/dividido) vem do seu design característico: um corpo roscado com uma fenda central onde os cabos são inseridos. Além disso, o travamento é feito por meio de uma porca e um “miolo” (ou peça de pressão) que, ao serem apertados, garantem um contato elétrico firme e seguro entre os condutores.
Desse modo, ele é amplamente utilizado tanto em conexões cobre-cobre quanto em conexões bimetálicas (cobre-alumínio ou cobre-aço), dependendo do modelo e do revestimento do conector.
Principais Características e Benefícios do Conector Split Bolt
Por que este conector é uma escolha tão frequente em projetos de baixa e média tensão e SPDA? A resposta está na sua construção e versatilidade.
Confira os principais benefícios do Conector Parafuso Fendido:
- Alta Condutividade Elétrica:
Fabricados geralmente em ligas de cobre ou bronze de alta resistência, garantem baixa resistência elétrica na conexão. - Resistência à Corrosão:
A maioria dos modelos da INTELLI possui acabamento estanhado, o que protege o conector contra a oxidação, aumentando sua vida útil mesmo em ambientes agressivos. - Reutilizável:
Diferente dos conectores de compressão, o split bolt pode ser desmontado e reutilizado (embora a boa prática recomende a inspeção rigorosa antes do reuso). - Facilidade de Aplicação:
Exige apenas chaves simples (estrela, fixa ou inglesa) para a instalação. - Versatilidade:
Permite emendas de prolongamento (ponta a ponta) ou derivações (pelo meio do cabo) sem precisar cortar o condutor principal.
✓ Conheça o Clube do Eletricista, do GRUPO INTELLI
Qual escolher? Conheça a linha completa de Conectores Split Bolt da INTELLI
Nem todo split bolt é igual. Afinal, para cada tipo de aplicação — seja em malhas de terra, para-raios ou redes de distribuição — existe um modelo específico. Conheça os modelos da INTELLI e suas aplicações:

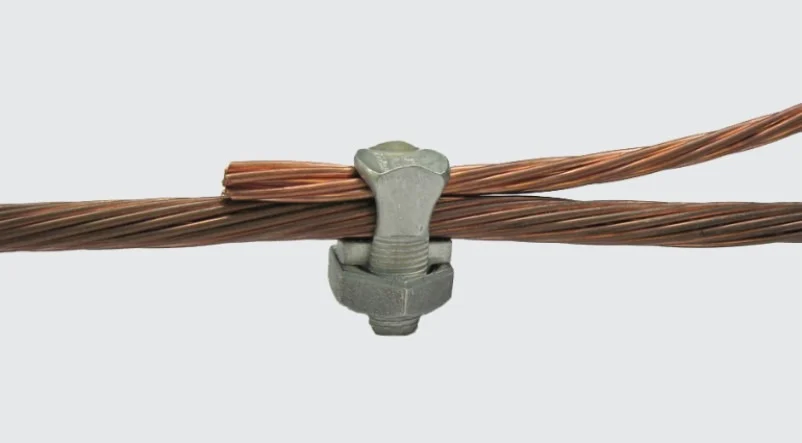

1. PF – Conector Parafuso Fendido (Padrão)
O modelo clássico para emendas e derivações.
- Aplicação: Rede de distribuição de energia elétrica e aterramentos em geral.
- Finalidade: Indicado para conexão cobre-cobre ou para cabos CS – COPPERSTEEL.
- Material: Corpo em cobre eletrolítico.
- Norma: UL-486A-486B.

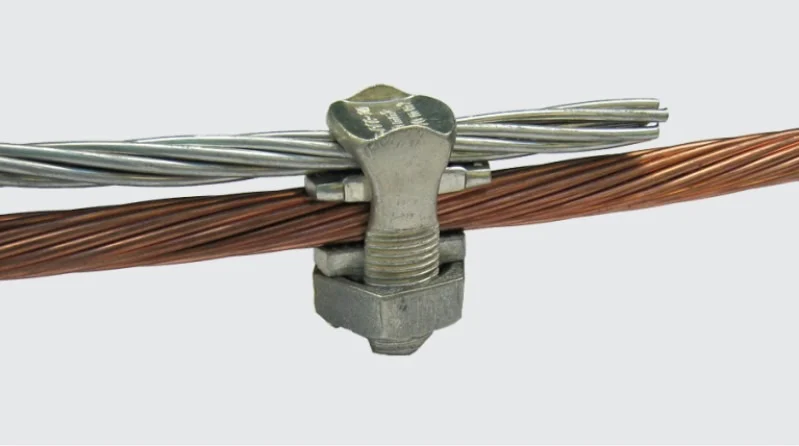

2. PFB – Conector Parafuso Fendido Bimetálico
A solução obrigatória quando se mistura metais diferentes para evitar a corrosão galvânica.
- Diferencial: Possui um separador metálico entre os condutores.
- Aplicação: Redes de distribuição e aterramentos.
- Finalidade: Conexões cobre-alumínio, alumínio-cobre ou cobre-cobre.
- Material: Separador e miolo em liga de cobre.

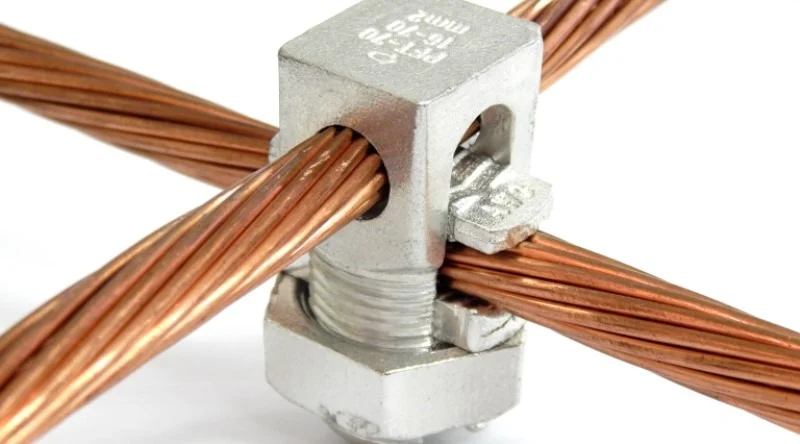

3. PFT – Conector Parafuso Fendido Transversal
Essencial para cruzamentos em malhas de terra ou em malha de captação (Gaiola de Faraday) em SPDA.
- Aplicação: Sistemas de aterramento e SPDA.
- Finalidade: Conexão entre cabos (CS ou cobre) e mini-captores ou vergalhões de aço. Ideal para ligação de cruzamento de malhas.
- Característica: Permite conexão bimetálica.

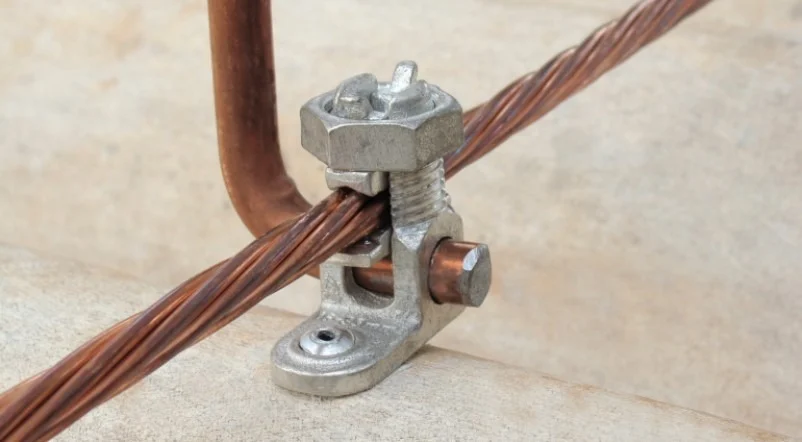

4. PFS – Conector Parafuso Fendido com Sapata
O modelo ideal para fixação de condutores em superfícies planas e telhados ou sustentação de vergalhões para sistemas de captação.
- Aplicação: SPDA e aterramento.
- Finalidade: Conectar cabos à malha de captação em telhas metálicas, ou aterrar cabos em estruturas de aço, caixas metálicas e barramentos.
- Fixação: Também usado para fixar descidas de SPDA em alvenaria/concreto.
- Normas: NBR 5419 / NBR 5370.

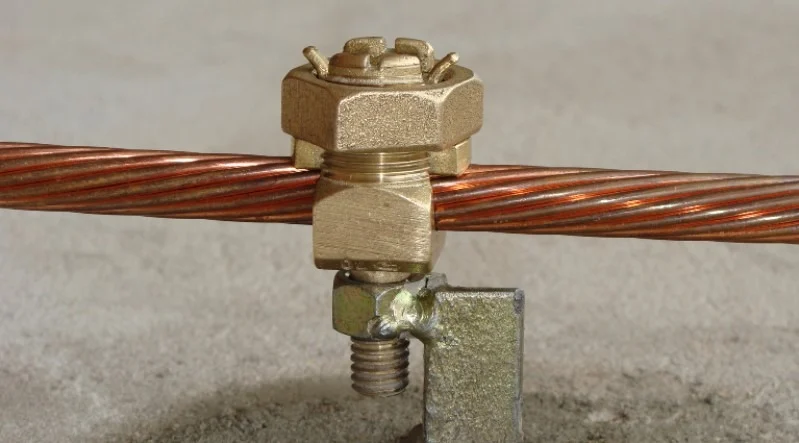

5. PFR – Conector Parafuso Fendido com Rabicho
Projetado para alinhamento e fixação de condutores em estruturas.
- Aplicação: SPDA e aterramento em geral.
- Finalidade: Alinhar um ou dois cabos de descida em estruturas metálicas, fachadas ou telhados. Fornecido com porca no rabicho para facilitar a fixação.
- Observação: Disponível na linha reforçada de Bronze (R).

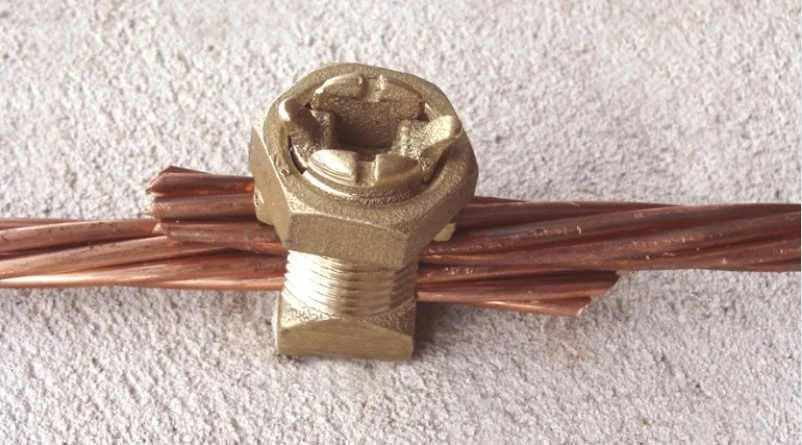

6. PFRS – Conector Parafuso Fendido com Rosca Soberba
A solução específica para fixação de condutores diretamente em alvenaria ou madeira.
- Aplicação: Fachadas de edificações (SPDA).
- Finalidade: Alinhar condutores de descida em alvenaria ou concreto.
- Instalação: Deve ser utilizado em conjunto com bucha de Nylon S-10.
- Normas: NBR 5419 / NBR 5370.
✔ Leia também no blog INTELLI:
Conector de Derivação Perfurante: o guia completo da INTELLI
Como utilizar o conector split bolt?
A instalação é simples, mas exige atenção aos detalhes para garantir a segurança:
- Decapagem:
Remova a isolação dos condutores na medida exata do conector. Evite cortar os filamentos do cabo. - Limpeza:
Se os condutores estiverem oxidados, limpe-os com uma escova de aço para garantir o contato perfeito. - Inserção:
Desmonte a porca e o miolo. Posteriormente, insira os cabos na fenda do corpo do conector.- Atenção: Se estiver usando o modelo PFB (Bimetálico), certifique-se de que o separador esteja posicionado entre os dois cabos.
- Atenção: Se estiver usando o modelo PFB (Bimetálico), certifique-se de que o separador esteja posicionado entre os dois cabos.
- Aperto:
Recoloque o miolo e a porca. Utilize uma chave (fixa ou estrela) para aplicar o torque recomendado. O aperto deve ser firme, sobretudo para evitar pontos quentes, mas sem danificar os fios. - Isolação:
Após a conexão, utilize fita de autofusão e fita isolante de alta qualidade para cobrir totalmente o conector. Dessa forma, recompõe-se a camada isolante.
Onde comprar o conector split bolt?
Para garantir a segurança das suas instalações, exija produtos com procedência, fabricados com cobre de alta pureza e certificados pelas normas vigentes.
O GRUPO INTELLI é referência nacional em sistemas de conexão e aterramento elétrico. E você encontra nossa linha completa de conectores split bolt através de nossa rede de distribuidores ou consultando nosso catálogo online.
Modelos disponíveis:
✓ PF
✓ PFB
✓ PFT
✓ PF
✓ PFR
✓ PFRS
Clique no link abaixo para acessar a Linha de Conectores Split Bolt:
Conclusão: a segurança da sua rede começa na conexão
Não arrisque a integridade do seu projeto elétrico com materiais de baixa qualidade. Seja para redes de distribuição, sistemas de aterramento ou SPDA, a escolha do conector correto sem dúvidas ajudará a definir a durabilidade e a segurança da instalação.
Com a linha completa de conectores split bolt da INTELLI, você tem a garantia de produtos fabricados com ligas de alta condutividade e em total conformidade com as rigorosas normas NBR e UL.
Por isso, não improvise. Escolha a precisão e a qualidade de quem é referência no mercado.
