Projetar um sistema de aterramento ou uma rede de distribuição exige não somente dimensionamento de carga, mas também confiabilidade mecânica. Afinal, conexões inadequadas podem resultar em pontos quentes, perdas de energia e falhas críticas. Nesse sentido, a utilização de conectores que acompanham a dilatação dos metais é o que separa uma instalação provisória de um sistema de longa vida útil.
Descubra por que o conector tipo cunha se tornou o “padrão ouro” do setor elétrico, consolidando-se como uma das soluções mais robustas e confiáveis do mercado por oferecer uma tecnologia de fixação que garante a integridade da rede a longo prazo, além de conformidade com as normas ABNT.
Continue a leitura e aprenda mais sobre o tema!
O que é um conector cunha?
O conector cunha é um dispositivo de conexão mecânica que utiliza um princípio físico inteligente: a união por pressão ou “cunhagem“. Diferente de outros conectores que dependem apenas de parafusos ou compressão hidráulica, este componente utiliza o chamado efeito mola.
Nesse sentido, seu funcionamento é baseado em um corpo metálico de alta resistência que, ao receber a cunha, gera uma pressão constante e permanente sobre os condutores. Essa força de mola é o que garante que a conexão se mantenha firme mesmo sob condições severas, como dilatação térmica ou vibrações mecânicas em redes aéreas.
Além disso, a INTELLI desenvolve seus conectores com ligas de alta condutividade e resistência à corrosão, assegurando a máxima eficiência elétrica.
Para que serve o conector cunha?
A versatilidade é um dos pilares deste componente. Sobretudo, o conector cunha é amplamente utilizado para realizar derivações e emendas em redes elétricas de média e base tensão.
Entre suas principais funções, destacam-se:
- Derivações em redes de distribuição:
Facilitando a conexão entre o condutor principal e os ramais de forma rápida e segura. - Malhas de aterramento:

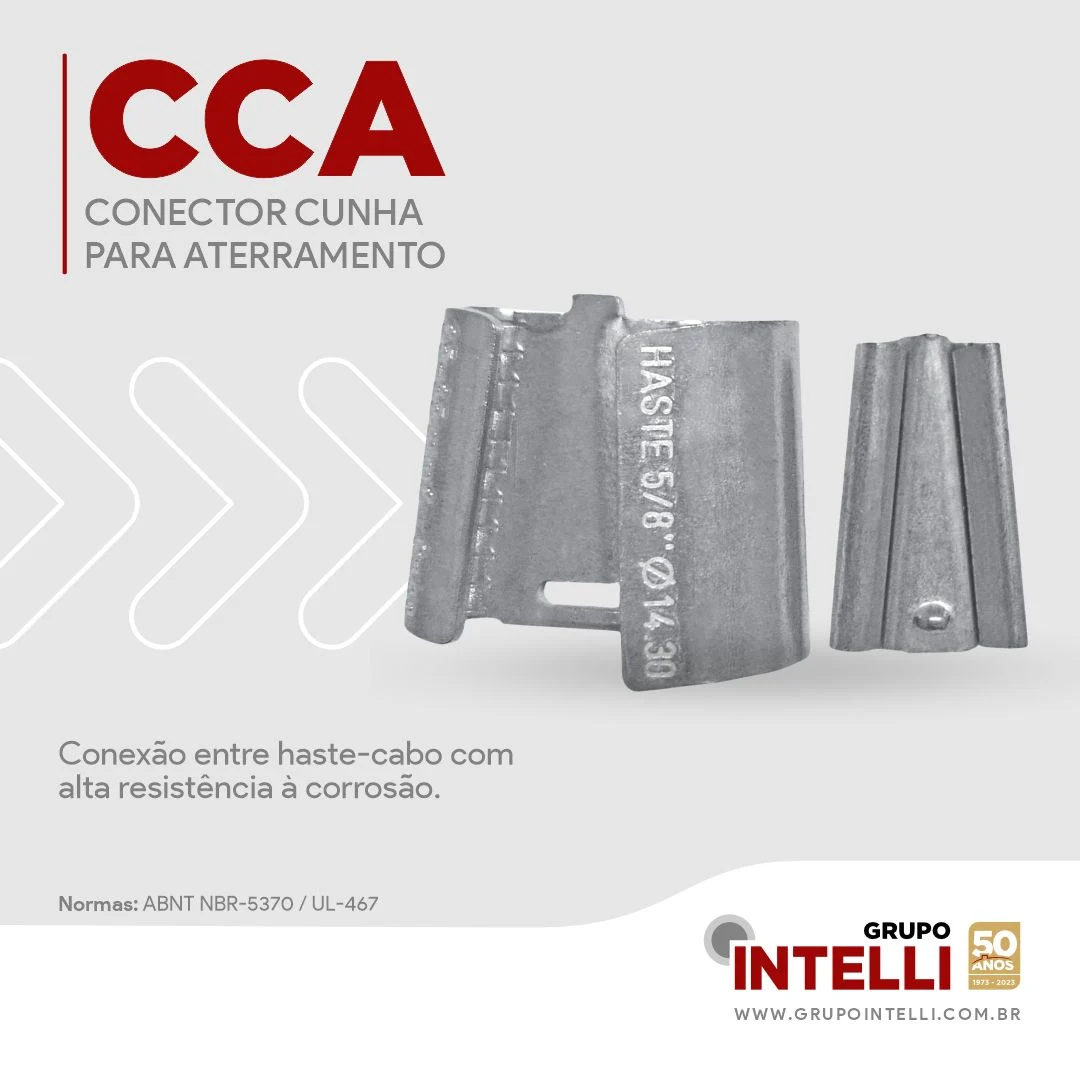

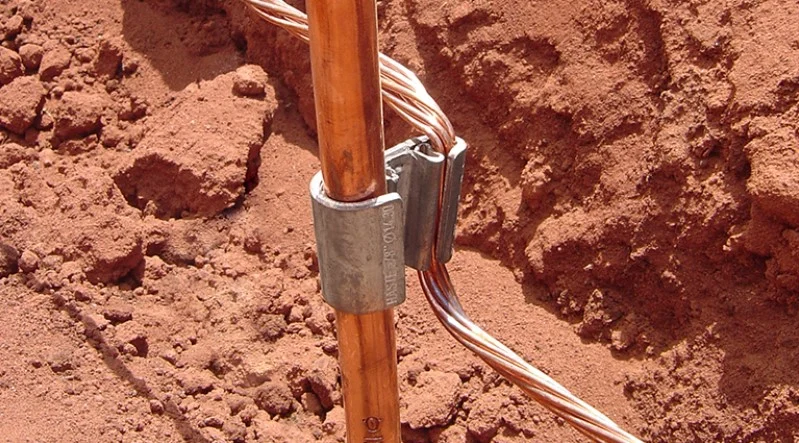

O conector cunha para aterramento é vital para garantir que a impedância do sistema se mantenha baixa e estável, protegendo estruturas. O modelo CCA, por exemplo, é a solução específica para a conexão entre haste e cabo (haste-cabo), atendendo redes de transmissão, subestações e telecomunicações. - Conexões bimetálicas:
Muitos modelos são projetados para unir metais diferentes (como cobre e alumínio), evitando a corrosão galvânica, assim assegurando a durabilidade da união.
✔ Leia também no Blog INTELLI:
Como fazer Aterramento Elétrico: Passo a Passo para uma Instalação Segura e Eficiente
Principais benefícios do conector cunha
Além do “efeito mola” que assegura um aperto permanente — prevenindo que a conexão se afrouxe com o tempo —, a utilização do conector tipo cunha traz outras vantagens estratégicas:
- 1) Alta condutividade:
Já que o seu design permite um contato elétrico pleno, minimizando a resistência de passagem. - 2) Resistência à corrosão:
Todos os modelos INTELLI são fornecidos com o composto antióxido INTELTROX (ou INTELTROX-Cu), que impede a oxidação das superfícies metálicas. - 3) Confiabilidade em campo:
Essas são peças de alta resistência mecânica que suportam as intempéries típicas de instalações externas.
Como instalar o conector tipo cunha?
A instalação correta é o que garante o desempenho técnico esperado do produto. Para que a união ocorra conforme as normas técnicas (como a ABNT NBR-5370, NBR-11788 e ANSI C119.4), o processo deve seguir um padrão de precisão.
De forma geral, o processo envolve os seguintes passos:
- Limpeza:
Os condutores devem estar limpos e livres de óxidos. - Posicionamento:
A cunha deve ser inserida corretamente no corpo do conector, garantindo que os cabos estejam devidamente alojados. - Ferramenta:
Utilize sempre a ferramenta recomendada (ferramenta de impacto com cartucho ou alicate bomba d’água, conforme especificado em cada modelo). No caso do CCA, a aplicação é otimizada pelo uso de alicate bomba d’água.
Para entender com detalhes como realizar a aplicação, assista aos vídeos completos em nosso canal do YouTube:
>> Instruções de Instalação CCA (Conector Cunha para Aterramento)
>> Instalação CADC (Cartucho de Metal)
>> Instruções de Instalação CDCR (Conector Derivação Tipo Cunha)
Qual modelo de conector cunha INTELLI escolher?
Para cada aplicação, existe uma solução de engenharia específica. Confira o resumo abaixo:
| Modelo | Finalidade | Material | Ferramenta |
| CADC | Derivação alumínio CA/CAA e cobre | Liga de Alumínio | Impacto |
| CDCR | Derivação simétrica (cobre/alumínio) | Liga de Cobre | Alicate 12” |
| CODC | Derivação de cobre ou CS (cabo-cabo) | Bronze | Impacto |
| CDC Assimétrico | Derivação assimétrica (cobre/alumínio) | Liga de Cobre | Alicate 12” |
| CCA | Haste-cabo (Aterramento) | Liga de Cobre | Alicate 12” |

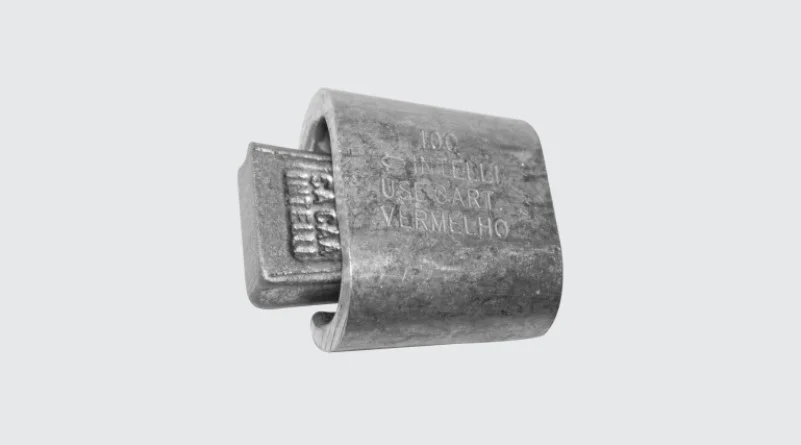

CADC – Conector Tipo Cunha de Alumínio
- Aplicação: Redes elétricas de distribuição de energia.
- Características: Conexão por efeito mola (aperto permanente). Alta condutividade elétrica e resistência à corrosão.
CDCR – Conector de Derivação tipo Cunha Simétrico
- Aplicação: Redes de distribuição de energia elétrica.
- Características: Conexão por efeito mola (aperto permanente). Alta condutividade elétrica e resistência à corrosão.

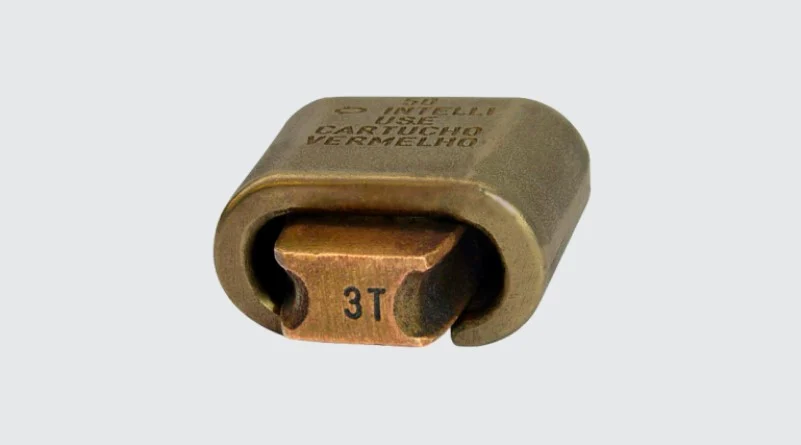

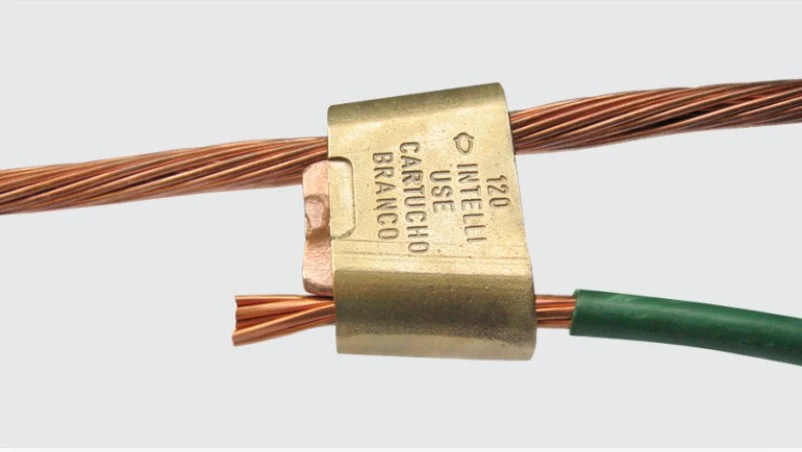

CODC – Conector Tipo Cunha de Cobre
- Aplicação: Redes elétricas de distribuição de energia, sistemas de aterramento em geral.
- Características: Conexão por efeito mola (aperto permanente). Alta condutividade elétrica e resistência à corrosão.

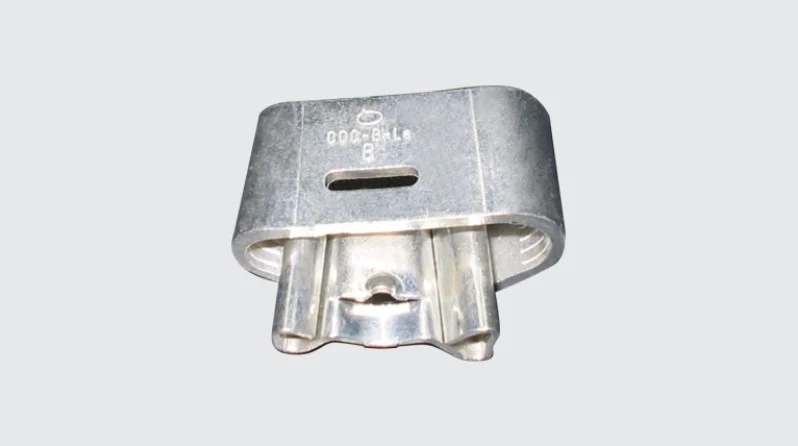

CDC Assimétrico – Conector Derivação Tipo Cunha Assimétrico
- Aplicação: Redes de distribuição de energia elétrica.
- Características: Conexão por efeito mola (aperto permanente). Alta condutividade elétrica e resistência à corrosão.

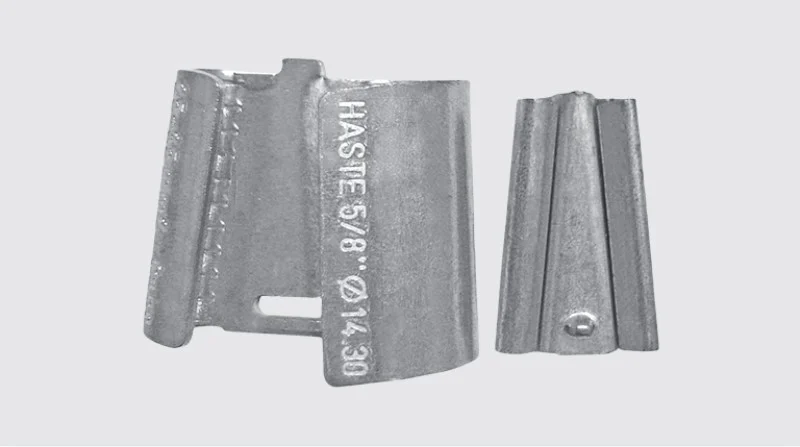

CCA – Conector Cunha para Aterramento
- Aplicação: Sistemas de aterramento residenciais, prediais, industriais, em redes de transmissão e distribuição de energia, subestações e em telecomunicações.
- Características: Conexão por efeito mola (aperto permanente). Alta resistência à corrosão. Fácil aplicação. Fornecido com composto antióxido INTELTROX-Cu.
Para detalhes técnicos completos, visite o nosso site:
>> Conectores Cunha INTELLI
>> Conheça também outros itens do ecossistema de soluções INTELLI
Dúvidas frequentes sobre o Conector Cunha (FAQ)
- O conector cunha pode ser reutilizado?
Geralmente, os conectores de efeito mola são projetados para uma aplicação permanente. Logo, a reutilização não é recomendada por razões de segurança. - Por que usar composto antióxido?
O composto INTELTROX é essencial para romper a camada de óxido natural do alumínio e prevenir a entrada de umidade, assim garantindo a baixa resistência da conexão por longos anos. - O conector cunha para haste-cabo pode ser enterrado sem a caixa de inspeção?
Não! Conectores tipo cunha precisam ser instalados sempre com caixa de inspeção. De acordo com a norma NBR-16254, apenas conexões permanentes dispensam este requisito. Nesse caso, são recomendados os conectores à compressão SACC, SACG e CCO.
