O Brasil possui dimensões continentais e, consequentemente, um dos sistemas elétricos mais complexos e extensos do mundo. Dessa forma, para que a energia gerada em usinas remotas — muitas vezes localizadas a milhares de quilômetros dos grandes centros urbanos — chegue até as indústrias e residências, é necessário uma “estrada” robusta e eficiente. Essa estrada é a linha de transmissão.
Integrando o Sistema Interligado Nacional (SIN), essas linhas são as artérias que garantem que a energia produzida no Norte possa abastecer o Sudeste, ou que a força dos ventos do Nordeste chegue ao Sul, garantindo a segurança energética do país.
Mas você sabe exatamente como elas funcionam e quais componentes garantem sua operação? Neste artigo, o GRUPO INTELLI detalha a engenharia por trás dessas importantes estruturas.
Quer saber mais? Então continue a leitura!
O que é uma linha de transmissão?
Tecnicamente, uma linha de transmissão é o sistema responsável pelo transporte de energia elétrica em alta tensão, conectando as usinas geradoras às subestações (próximas aos centros consumidores).
É comum haver confusão, mas a linha de transmissão não é a mesma coisa que a rede de distribuição.
- Linha de Transmissão:
Opera em Alta e Extra-alta Tensão (geralmente de 230 kV a 800 kV). São aquelas grandes torres metálicas que vemos cortando estradas e campos. - Rede de Distribuição:
Opera em Média e Baixa Tensão. São os postes de concreto nas ruas das cidades que entregam a energia diretamente na sua casa ou empresa.
No Brasil, o papel da transmissão é vital para o funcionamento do SIN. Afinal, permite o intercâmbio de energia entre diferentes regiões, além de otimizar o uso dos reservatórios das hidrelétricas.
Qual é a função da linha de transmissão?
A função primordial é o transporte eficiente de grandes blocos de energia (bulk power). No entanto, sua engenharia atende a objetivos físicos e estratégicos específicos:
- Conexão Geração-Carga:
Sobretudo, elas fazem a ponte entre onde a energia é produzida (usinas hidrelétricas, eólicas, solares, etc) e as subestações rebaixadoras próximas às cidades. - Redução de Perdas:
Por que as linhas operam em tensão tão alta? Para minimizar as perdas por Efeito Joule (aquecimento). Dessa forma, ao elevar a tensão, reduz-se a corrente elétrica necessária para transportar a mesma potência, assim diminuindo drasticamente o desperdício de energia no trajeto. - Estabilidade do Sistema:
As linhas permitem manobras de carga. Portanto, se uma usina falha ou entra em manutenção, as linhas de transmissão trazem energia de outra fonte para suprir a demanda, o que evita apagões.
✓ Conheça o Clube do Eletricista, do GRUPO INTELLI
Como é composta uma linha de transmissão?
Para suportar altas tensões e intempéries, uma linha de transmissão é composta por quatro elementos principais:
- 1) Estruturas de Suporte:

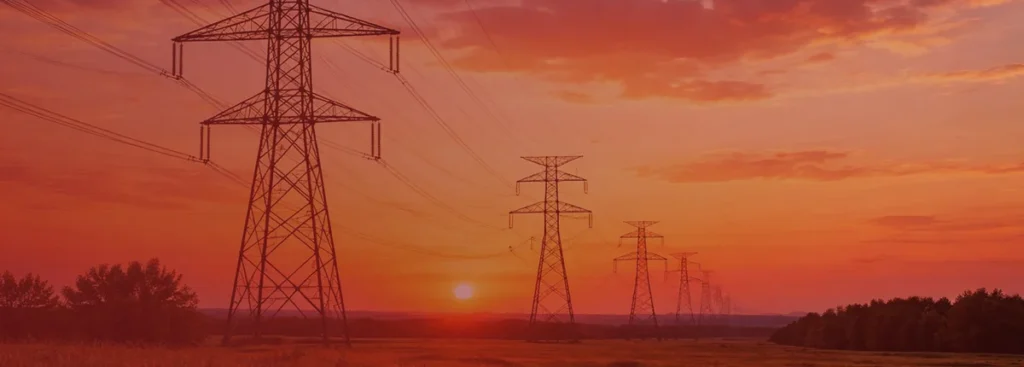

Geralmente são as imponentes torres metálicas treliçadas (feitas de aço galvanizado) ou postes de concreto/aço. Elas mantêm os cabos a uma distância segura do solo e entre si. - 2) Condutores:
São os cabos responsáveis por efetivamente transportar a corrente elétrica. A maioria é feita de alumínio (pela condutividade e leveza) com uma alma de aço (para resistência mecânica), conhecidos como cabos ACSR ou CAA. - 3) Isoladores:
São as “cadeias” de discos (de vidro, porcelana ou poliméricos) que sustentam os cabos na torre. Sua função é impedir que a corrente elétrica passe do cabo para a estrutura metálica da torre, o que causaria um curto-circuito com a terra. - 4) Cabo Para-raios (Cabo Guarda):
É o fio mais fino que corre no topo das torres. Na prática, ele não transporta energia para consumo, mas serve como um escudo. Dessa forma, ele protege os condutores energizados contra descargas atmosféricas diretas.
✔ Leia também no blog INTELLI:
Conector de Derivação Perfurante: o guia completo da INTELLI
Quais são os tipos de linhas de transmissão?
Podemos classificar as linhas de duas formas principais: (1) pelo modo de instalação e (2) pelo tipo de corrente.
1) Modo de Instalação:
- Aéreas:
São as mais comuns no Brasil devido ao menor custo de implementação em longas distâncias. Desse modo, os cabos ficam suspensos em torres, utilizando o ar como isolante natural. - Subterrâneas:
Utilizam cabos isolados e blindados enterrados em dutos. Sobretudo, são usadas em áreas urbanas densas, onde não há espaço para torres, ou em travessias marítimas. Por certo, são esteticamente limpas, porém muito mais caras.
2) Tipo de Corrente:
- Corrente Alternada (CA):
É o padrão da maioria das transmissões, facilitando a elevação e o rebaixamento da tensão via transformadores. - Corrente Contínua (CC – HVDC):
Utilizada para distâncias extremas (milhares de quilômetros) para reduzir perdas indutivas. Um exemplo clássico é o Bipolo do Xingu, que traz energia de Belo Monte para o Sudeste.
Aterramento: segurança vital para a transmissão
Em uma linha de transmissão, o sistema de aterramento é o que garante que as proteções atuem corretamente e que as descargas atmosféricas captadas pelo cabo guarda sejam dissipadas no solo sem destruir os isoladores ou causar desligamentos da linha.
Nesse sentido, um aterramento ineficiente em uma torre de transmissão pode resultar em “backflashover” (o raio atinge a torre e a tensão se eleva tanto que o arco volta para o condutor), desligando o sistema e prejudicando o fornecimento.
Soluções do GRUPO INTELLI
>> Conheça a linha de aterramento para redes de transmissão de energia produzidos pela INTELLI
Para garantir a máxima confiabilidade nas diversas estruturas elétricas, o GRUPO INTELLI oferece soluções robustas de conexão e aterramento, desenvolvidas para suportar das condições de campo padrão às mais severas.Nossa linha inclui:
✓ Hastes de Aterramento
✓ Conectores de Aterramento
✓ Cabos Coppersteel (Condutor Bimetálico)

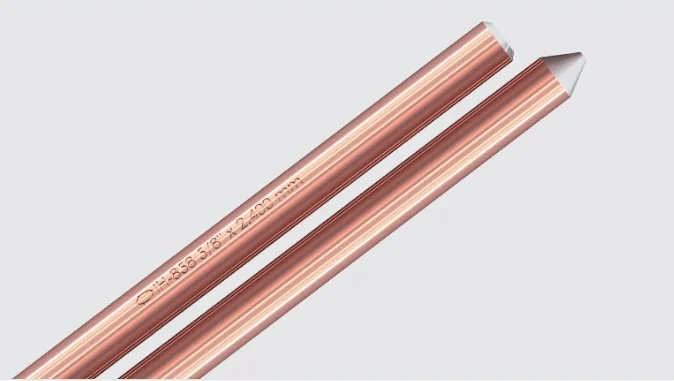

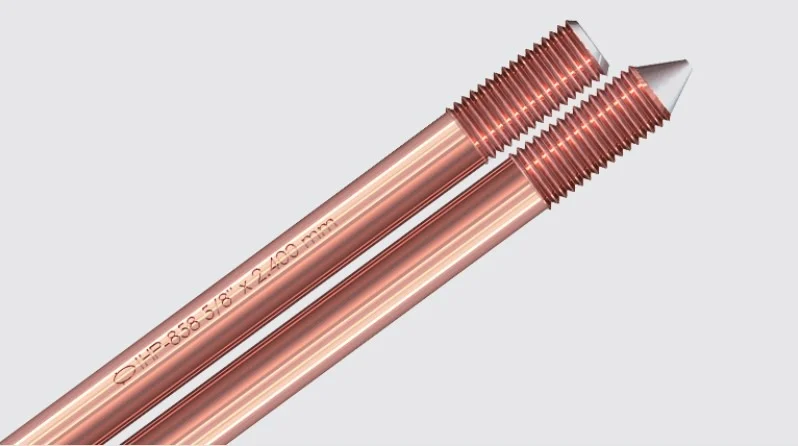

Hastes de Aterramento:
Com alta camada de cobre para durabilidade extrema no solo.

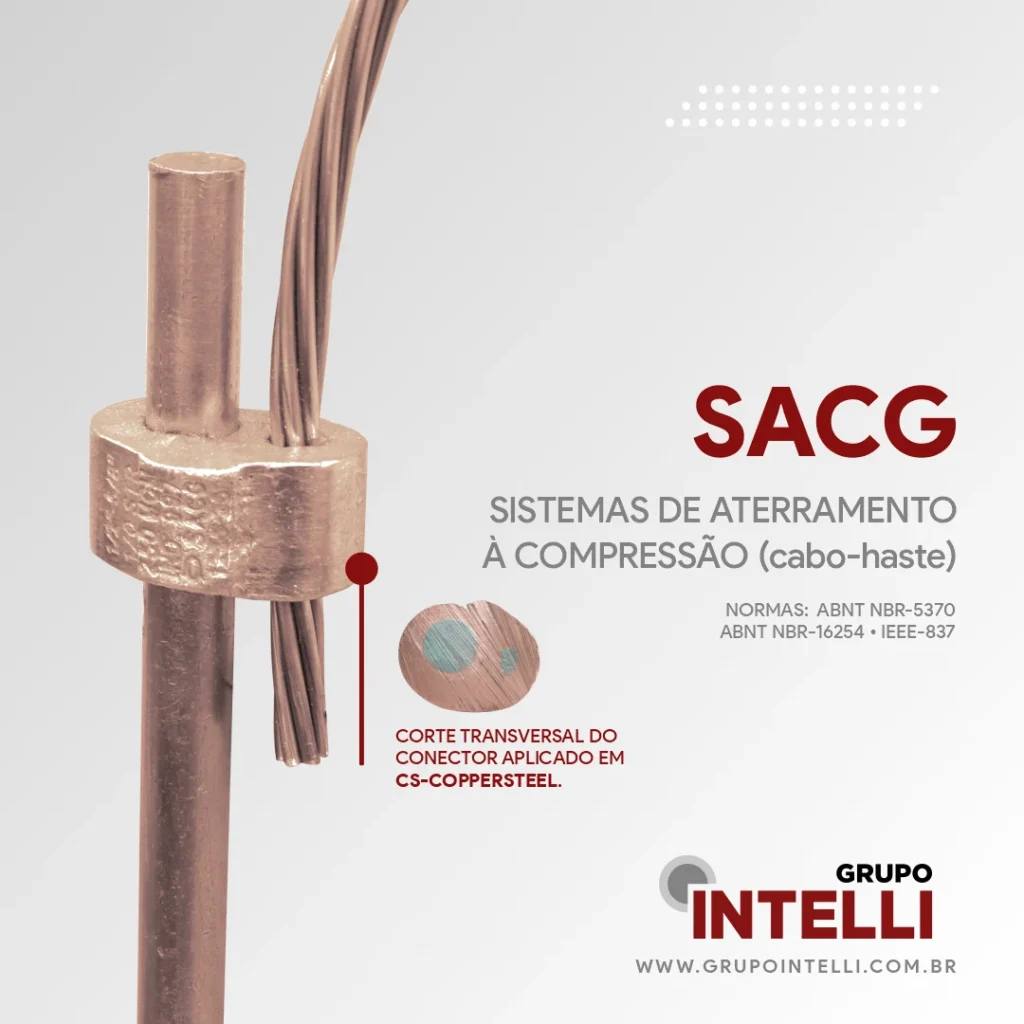

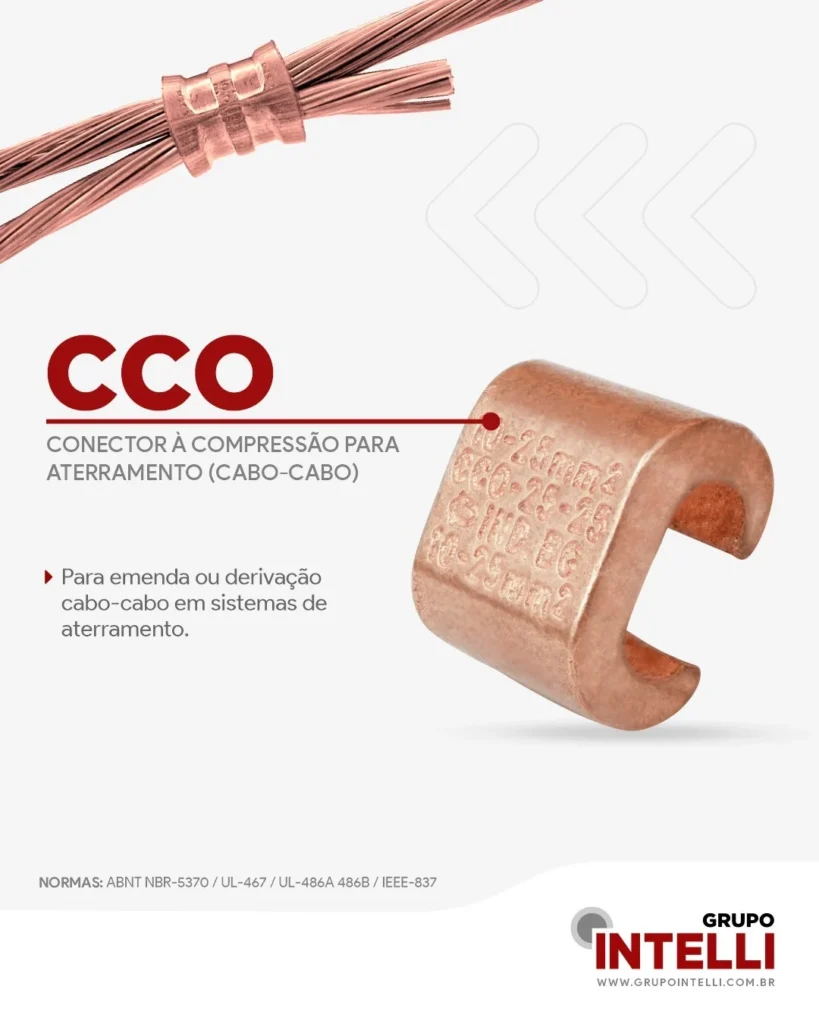

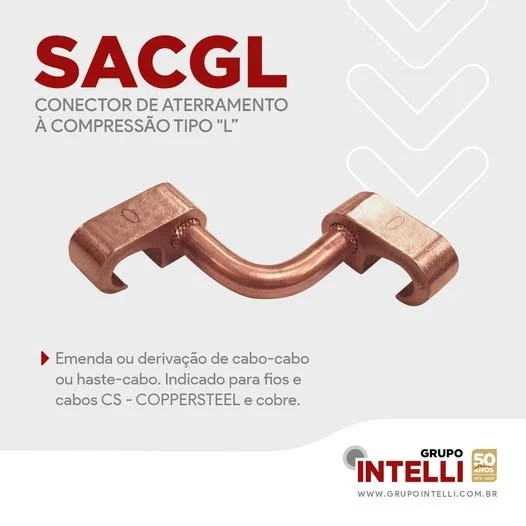

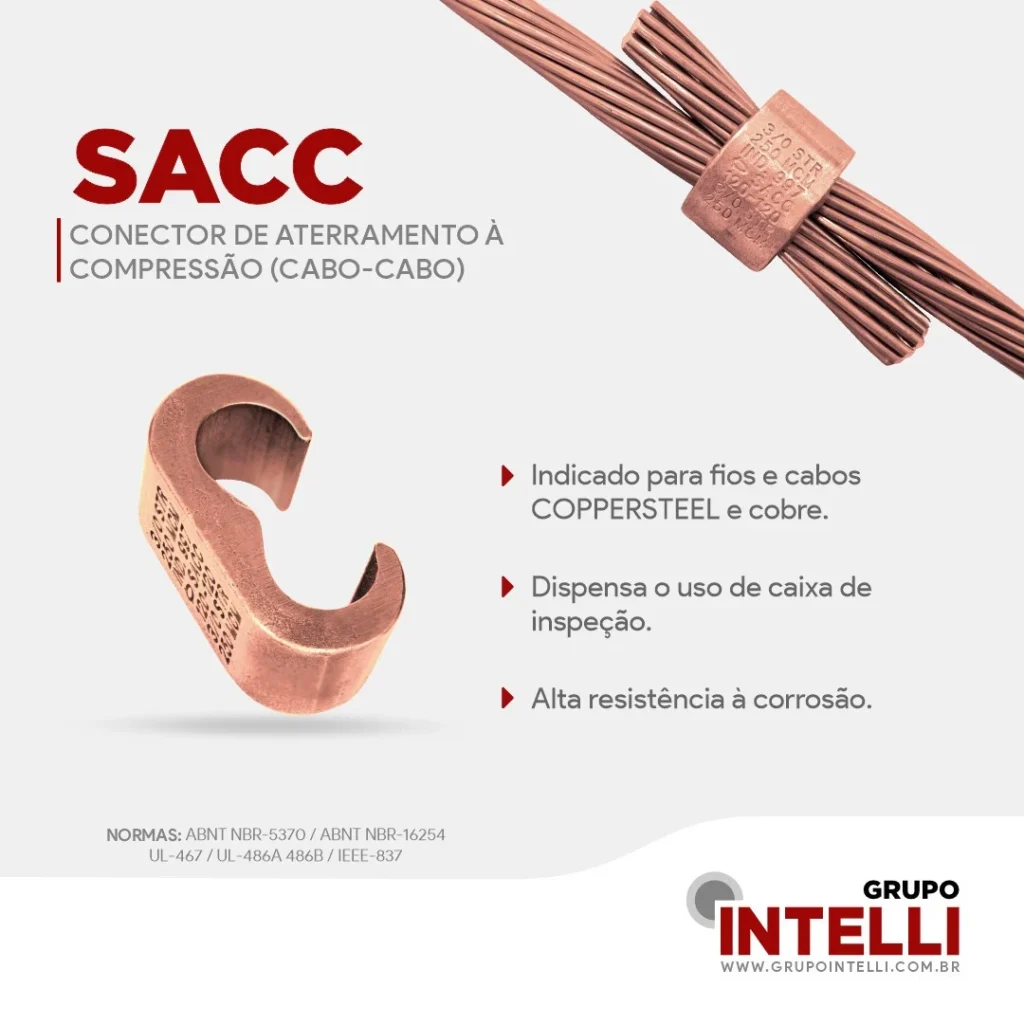

Conectores de Aterramento:
Soluções mecânicas e de compressão para garantir a continuidade elétrica.

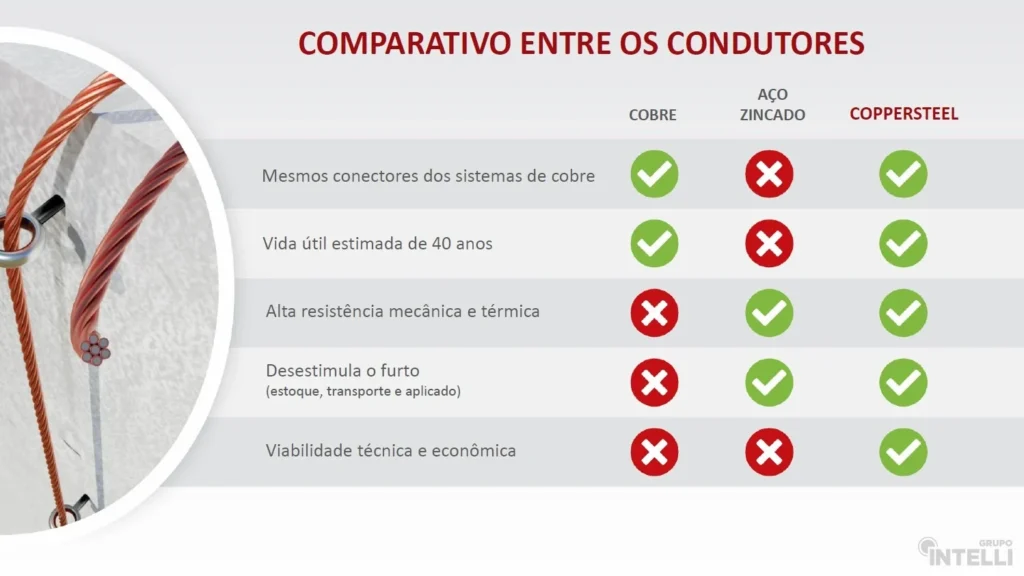

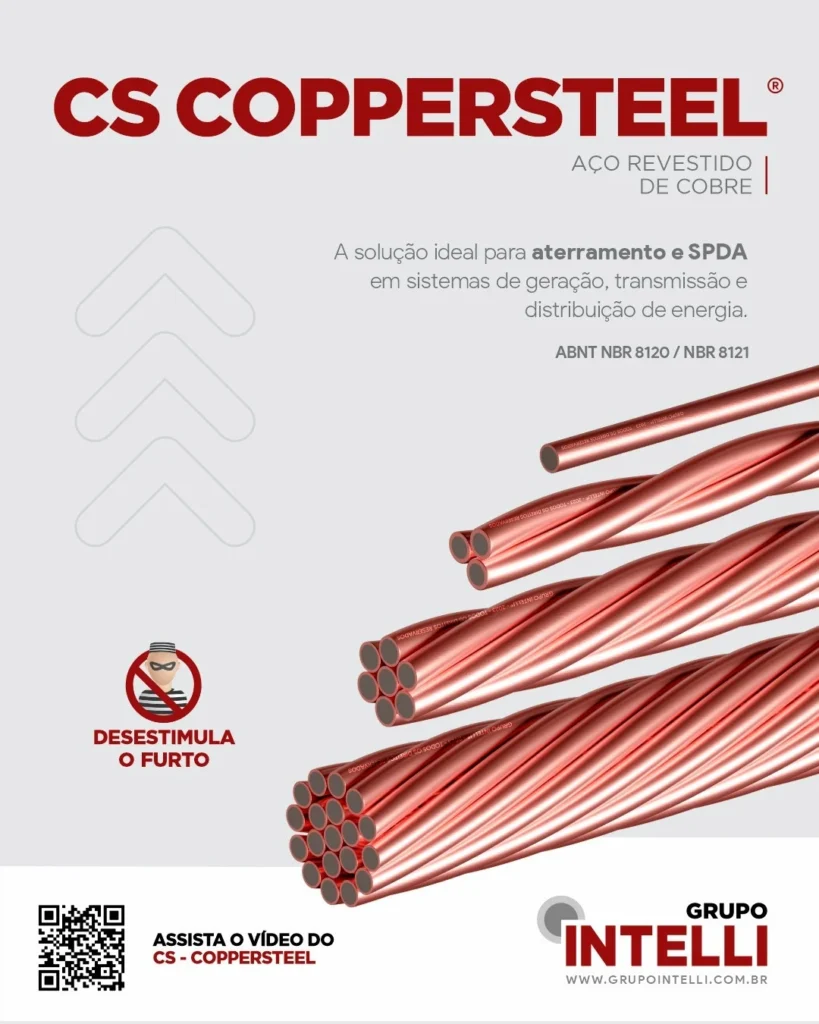

Cabos Coppersteel (Condutor Bimetálico):
A melhor solução antifurto e de alta resistência mecânica para contrapesos e descidas de torres.
>> Descubra as soluções para Linhas de Transmissão de Energia da INTELLI
O que é e para que serve uma linha de transmissão?
- Sistema de alta tensão projetado para o transporte de grandes blocos de energia elétrica.
- Infraestrutura projetada para percorrer longas distâncias e integrar o Sistema Interligado Nacional (SIN).
- Estrutura composta essencialmente por torres, cabos condutores e isoladores.
- Conexão direta entre as usinas geradoras e as subestações próximas aos centros de consumo.
- Operação em alta/extra-alta tensão para minimizar perdas energéticas por calor.
Conclusão
Mais do que transportar energia, a linha de transmissão é um dos alicerces do desenvolvimento econômico do país. Afinal, sua evolução é o que viabiliza a eficiência na distribuição de recursos e a necessária integração de fontes renováveis (como eólica e solar) ao sistema nacional.
Aliás, sem ela, a energia gerada não chegaria na ponta – tanto nas zonas urbanas quanto rurais – abastecendo indústrias, comércios e residências para, enfim, se transformar em riqueza e bem-estar.
Portanto, investir na modernização da infraestrutura é garantir o futuro. E o GRUPO INTELLI orgulha-se de ser parceiro estratégico nesse processo, fornecendo tecnologia de ponta em conexão e aterramento para conectar o Brasil sempre com segurança e alta performance.
