Na engenharia elétrica, a segurança de uma instalação muitas vezes reside nos pequenos detalhes. Afinal, um cabo de excelente qualidade perde toda a sua eficiência se a conexão na extremidade for malfeita. Aliás, conexões frouxas ou inadequadas são as principais causas de superaquecimento, fugas de corrente e até incêndios em painéis.
É exatamente para eliminar esses riscos que o terminal de compressão entra em cena. Sendo uma peça indispensável em projetos de baixa, média e alta tensão, ele garante que a transição da energia do cabo para o equipamento ocorra da forma ideal, com eficiência e segurança.
Neste artigo, o GRUPO INTELLI detalha tudo o que você precisa saber sobre essa peça fundamental, respondendo às principais dúvidas técnicas do mercado e apresentando nossas linhas completas de terminais à compressão, tanto de cobre quanto de alumínio.
O que é um terminal de compressão?

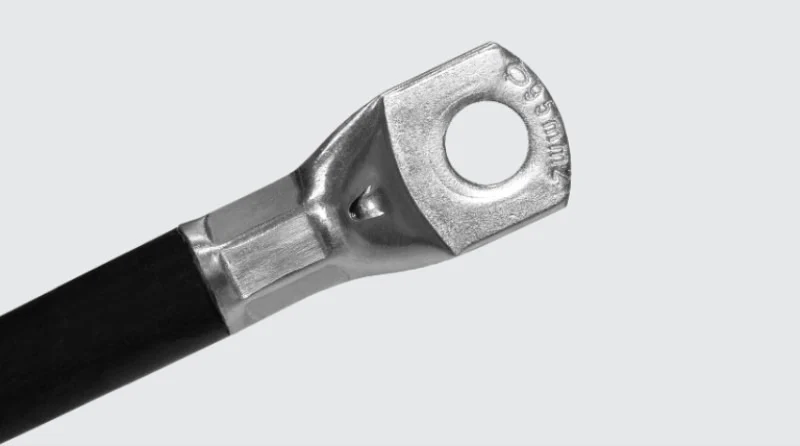

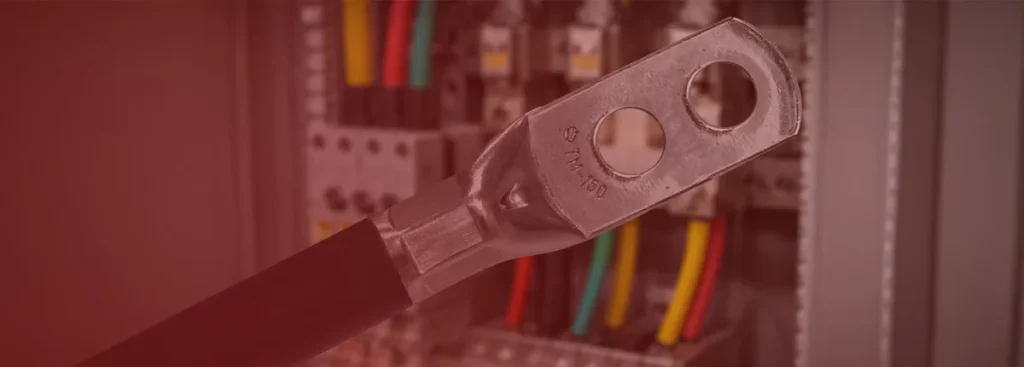

O terminal de compressão é uma peça metálica desenvolvida para finalizar (ou “terminar”) um condutor elétrico.
Sua fixação ao cabo ocorre por meio de deformação plástica, ou seja, uma ferramenta de compressão (alicate mecânico ou hidráulico) esmaga o barril metálico contra os fios de cobre ou alumínio do cabo.
Dessa forma, é criada uma união maciça e indissociável, eliminando os espaços vazios (ar) entre os filamentos.
Visualmente e tecnicamente, ele é composto por duas partes principais:
- 1) O barril (ou luva):
que é a parte tubular onde o cabo desencapado é inserido. - 2) A sapata (ou base):
que é a parte achatada que possui um ou mais furos, projetada para ser fixada por parafusos em barramentos ou equipamentos.
Terminal de compressão: para que serve?
Na prática, a função do terminal de compressão vai muito além do simples acabamento. Afinal, ele serve para:
- a) Maximizar a área de contato elétrico:
Pois garante que a corrente flua do cabo para o equipamento sem resistência (evitando o Efeito Joule e pontos quentes). - b) Proteger a integridade do condutor:
Evita que os finos filamentos do cabo se espalhem, quebrem ou sofram oxidação ao serem parafusados diretamente em um disjuntor. - c) Proporcionar resistência mecânica:
Suporta esforços de tração e vibrações (muito comum em motores e maquinários industriais), impedindo que o cabo se solte. - d) Conectar cabos a equipamentos fixos:
Pois ele é a interface segura entre a fiação e barramentos, disjuntores, contatores, transformadores e painéis elétricos.
Qual a diferença entre conector e terminal?
Essa é uma dúvida clássica entre estudantes e profissionais em início de carreira. Embora ambos sejam essenciais, eles têm propósitos diferentes na instalação:
- Conector:
Serve para unir cabo com cabo. Desse modo, ele é usado quando você precisa fazer uma emenda (prolongar um fio) ou uma derivação (puxar uma nova linha a partir de um cabo principal). - Terminal:
Serve para unir o cabo ao equipamento. Assim, exerce a função de “terminação” do condutor, criando uma base sólida (a sapata) para que o cabo seja parafusado em uma superfície fixa, como um painel ou barramento de cobre.
✓ Conheça o Clube do Eletricista, do GRUPO INTELLI
Como escolher o terminal de compressão ideal?
Comprar o terminal errado pode inviabilizar a instalação ou gerar prejuízos. Por isso, para escolher corretamente, você deve observar três fatores cruciais:
- Material do condutor:
A regra de ouro é a compatibilidade. Nesse sentido, cabos de cobre exigem terminais de cobre (geralmente estanhados). Já os cabos de alumínio exigem terminais de alumínio. - Bitola (seção) do cabo:
O barril do terminal deve ter o tamanho exato do cabo (ex: 16 mm², 50 mm², 120 mm², etc.). Isso porque um terminal frouxo causa mau contato enquanto um muito apertado rompe os fios; ambos casos podem gerar “pontos-quentes”. - Tamanho do furo da sapata:
Por fim, o furo deve ser compatível com o pino ou parafuso (ex: M6, M8, M10) do equipamento onde será fixado.
Como instalar (crimpar) um terminal de compressão corretamente?
Uma boa instalação exige método. Siga este passo a passo para uma crimpagem perfeita:
- Corte do Condutor:
Realize o corte transversal do condutor e não utilize tesouras, pois elas podem esmagá-lo e deformá-lo. Isso não só facilitará a inserção no barril do terminal, como também proporcionará uma área de contato adequada. - Decapagem:
Retire a isolação do cabo na medida exata da profundidade do barril do terminal. Mas cuidado para não cortar nenhum filamento metálico. - Limpeza e Inserção:
Se o cabo for de alumínio, utilize pasta antióxido. Além disso, insira todos os filamentos no barril do terminal sem torcê-los. - Uso da ferramenta correta:
Escolha um alicate prensa-terminais (mecânico ou hidráulico) e selecione a matriz exata para a bitola do terminal. - Compressão:
Posicione a ferramenta adequadamente no barril e realize as compressões necessárias (alguns terminais mais longos exigem duas ou mais compressões lado a lado). O resultado, portanto, deve ser uma marca profunda e firme.
✔ Leia também no blog INTELLI:
Como fazer Aterramento Elétrico: Passo a Passo para uma Instalação Segura e Eficiente

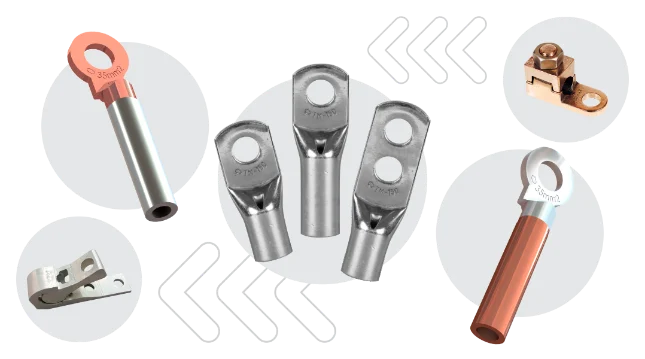

Soluções do GRUPO INTELLI
Para garantir a máxima segurança e eficiência nas conexões elétricas do seu projeto, o GRUPO INTELLI oferece soluções robustas e de alta performance, desenvolvidas para atender às mais rigorosas normas do setor elétrico e suportar as mais exigentes condições de instalação.
Nossa prateleira de produtos inclui:
✔ Terminais à Compressão de Cobre
✔ Terminais à Compressão de Alumínio
Conheça agora as linhas de terminais de compressão produzidas pela INTELLI 👇
Terminais à Compressão de Cobre da INTELLI
A linha de cobre do GRUPO INTELLI é referência nacional em qualidade. Nossos terminais são fabricados em cobre eletrolítico de alta pureza e recebem um banho de estanho. Esse revestimento estanhado é fundamental, pois protege a peça contra a corrosão, aumentando drasticamente a vida útil da conexão, mesmo em ambientes agressivos.
Atendendo a todas as normativas de segurança, a INTELLI possui um portfólio robusto com diferentes terminais de cobre. Você encontrará variações como terminais de um furo, dois furos (para evitar giro), com boca expandida (ideal para cabos flexíveis), entre outros, adequados para painéis e chaves de baixa a alta tensão.

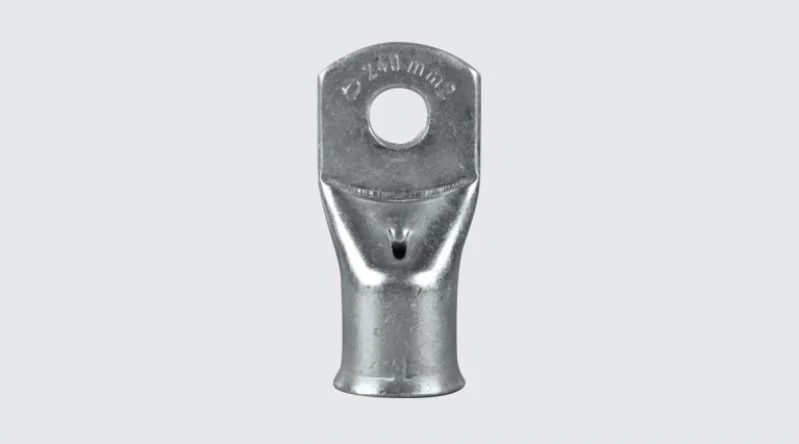

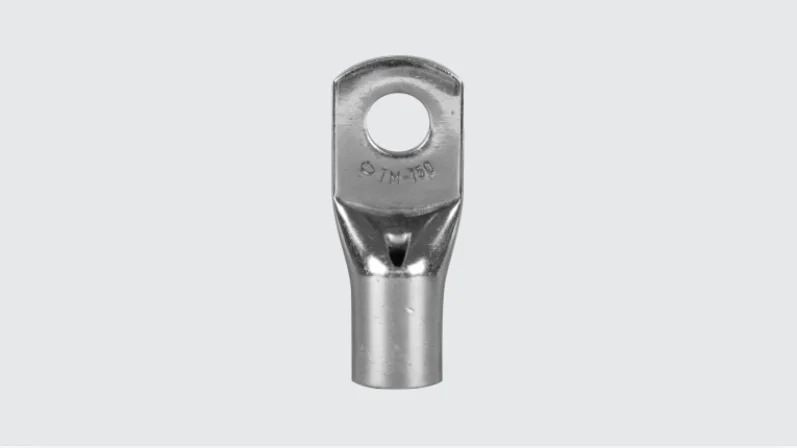

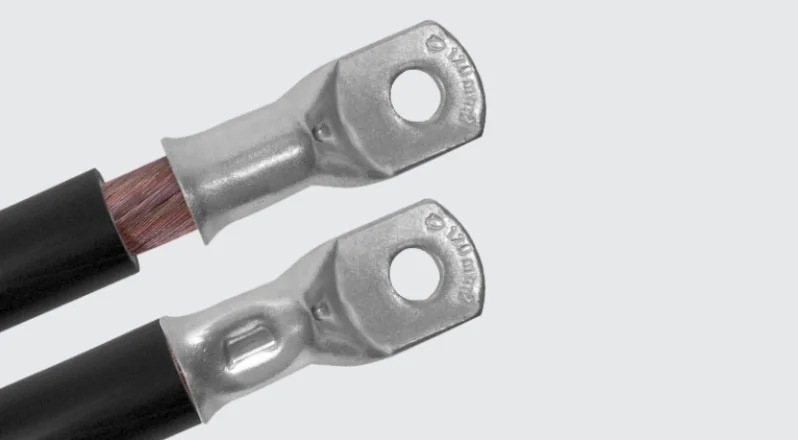

TM – Terminal de Cobre à Compressão (um furo / barril curto)
TF – Terminal de Cobre para Condutores Flexíveis (um furo / barril curto)

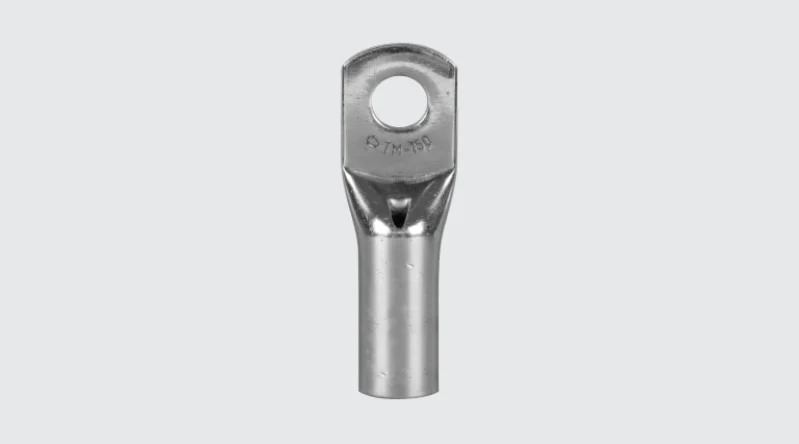

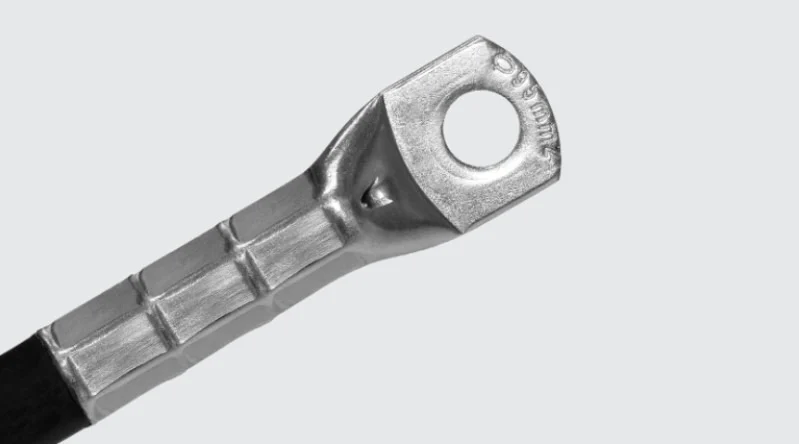

TM-L – Terminal de Cobre à Compressão (um furo / barril longo)

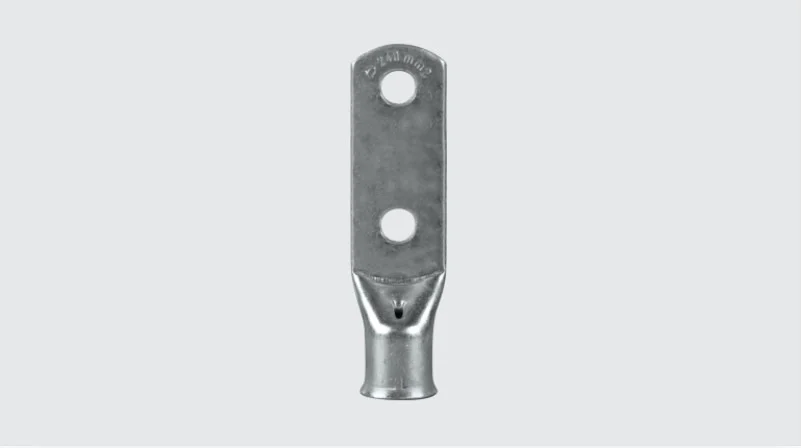

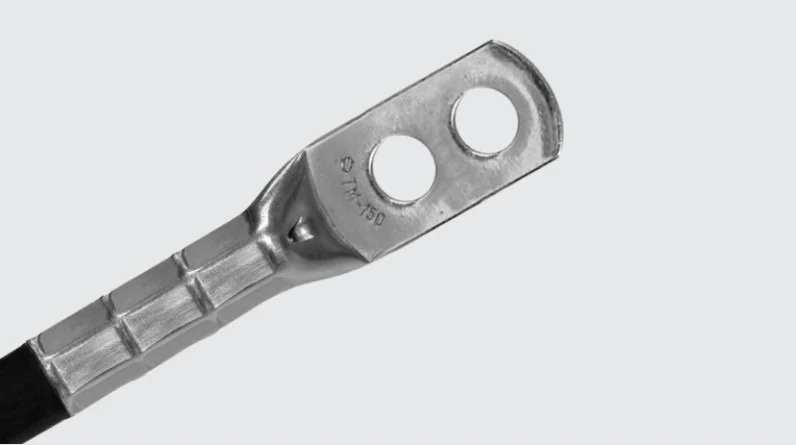

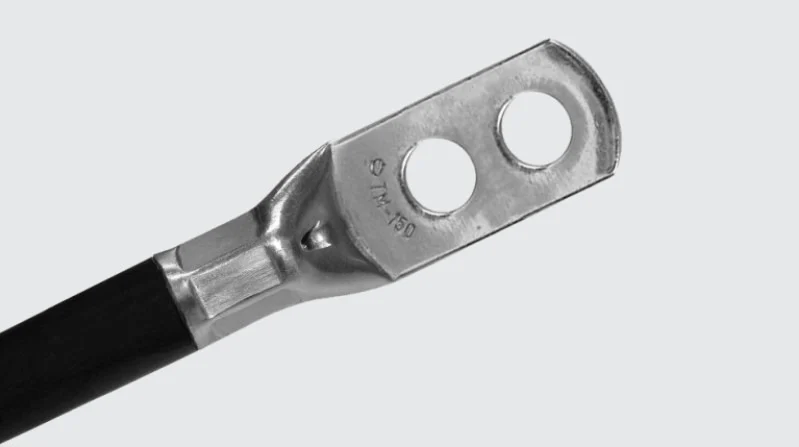

TM-2L – Terminal de Cobre à Compressão (dois furos / barril longo)

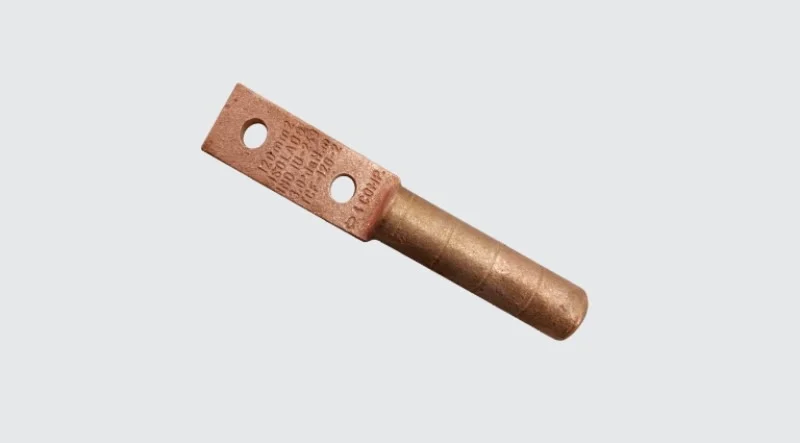

TCF – Terminal de Cobre Fundido

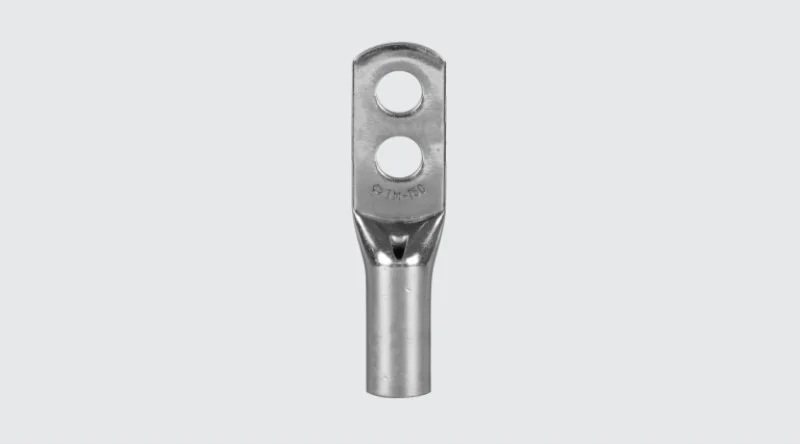

TM-2 – Terminal de Cobre à Compressão (dois furos / barril curto)

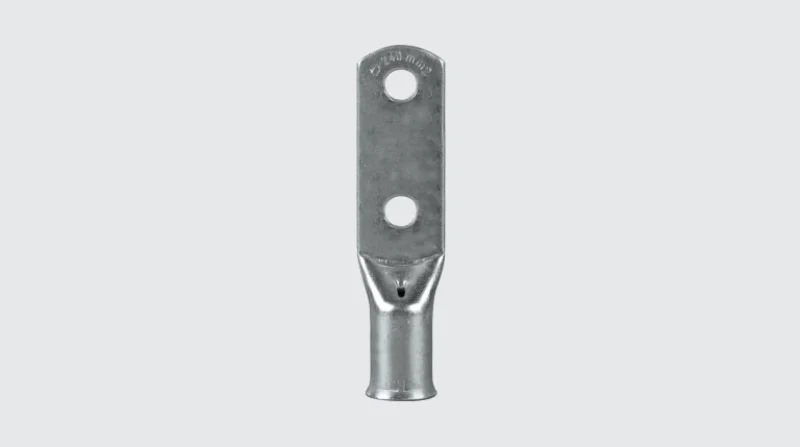

TF-2L – Terminal de Cobre para Condutores Flexíveis (dois furos / barril longo)
TF-2 – Terminal de Cobre para Condutores Flexíveis (dois furos / barril curto)
Terminais à Compressão de Alumínio da INTELLI

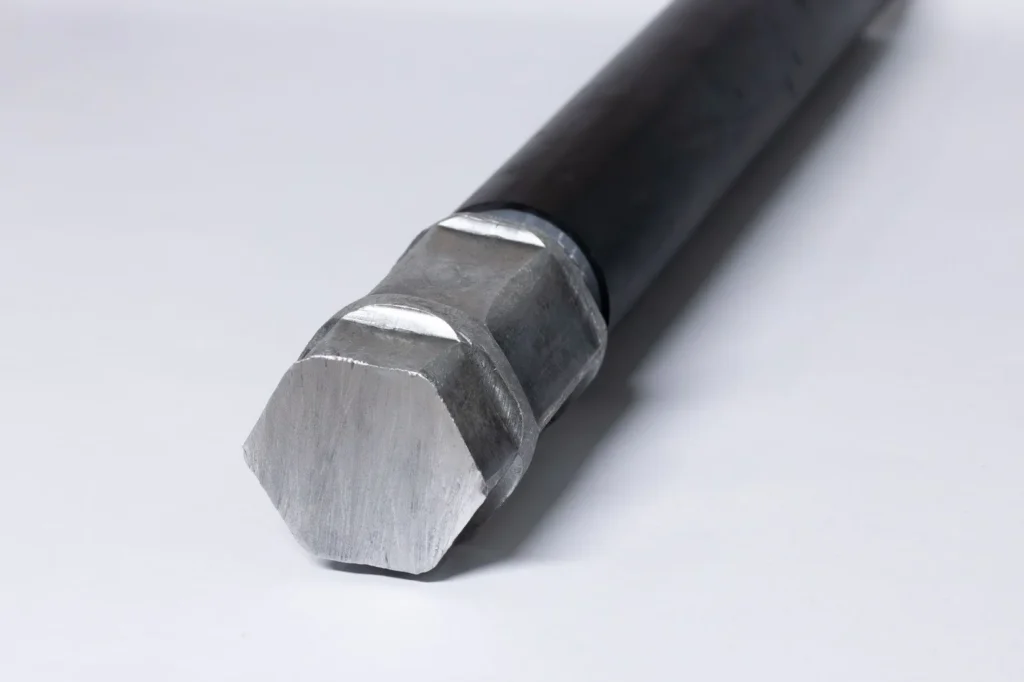

Para projetos de redes de distribuição, subestações e transmissão que utilizam condutores de alumínio (como cabos CA ou CAA), o uso de terminais específicos de alumínio é obrigatório.Por isso, o GRUPO INTELLI também oferece terminais de alumínio projetados com rigorosos controles de fabricação para evitar a oxidação e a corrosão galvânica.
Aliás, esses terminais são pré-preenchidos com composto antióxido INTELLI (INTELROX) e tampados, garantindo a melhor condutividade e confiabilidade mecânica nas aplicações mais exigentes do setor elétrico.

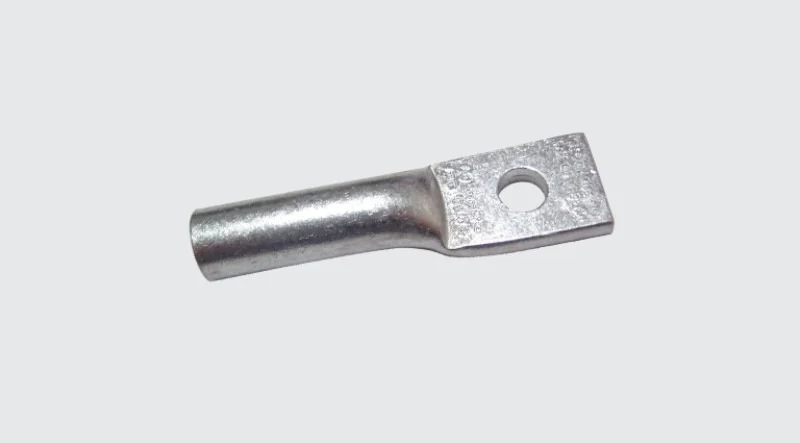

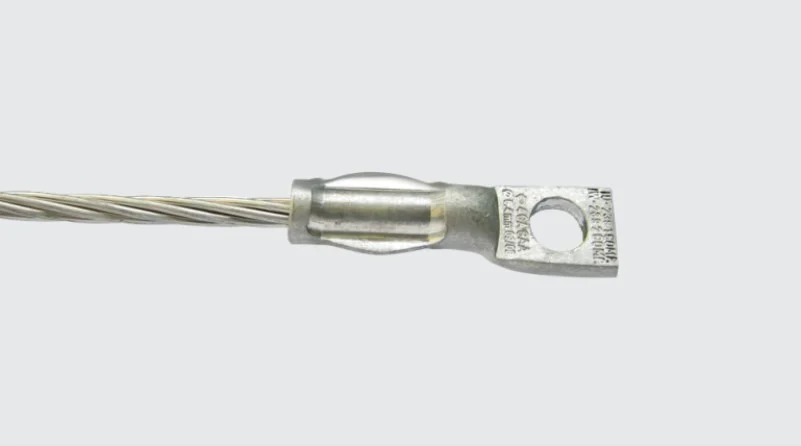

TAL – Terminal de Alumínio Extrudado (um furo)

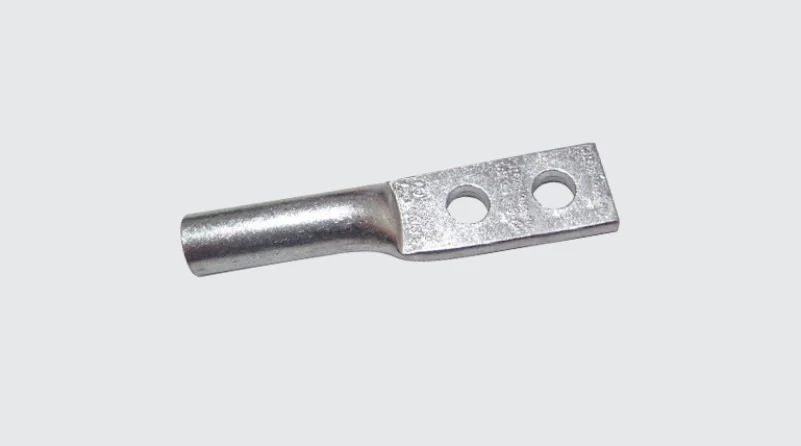

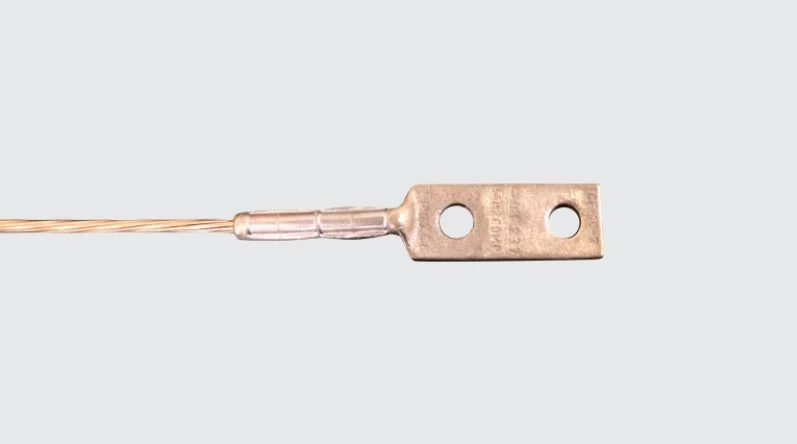

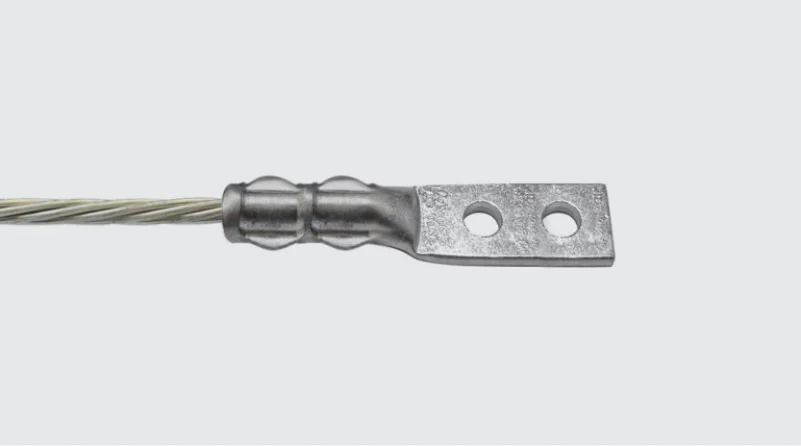

TAL-2 – Terminal de Alumínio Extrudado (dois furos)
>> Conheça a linha completa de Terminais à Compressão de Alumínio da INTELLI
Conclusão
Certamente, garantir a integridade de uma instalação elétrica passa, de modo obrigatório, pela escolha de terminais confiáveis e pelo uso correto das ferramentas de compressão. Dessa forma, um sistema bem dimensionado é sinônimo de eficiência energética, segurança para o patrimônio e proteção à vida.
Portanto, não faça concessões quando o assunto é conexão. Confie na INTELLI, a marca que está presente nas maiores obras do Brasil e da América Latina.
